描述
产品详情

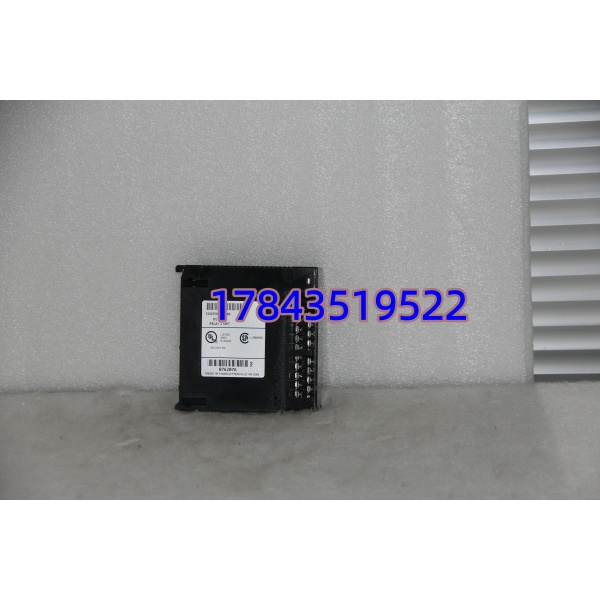

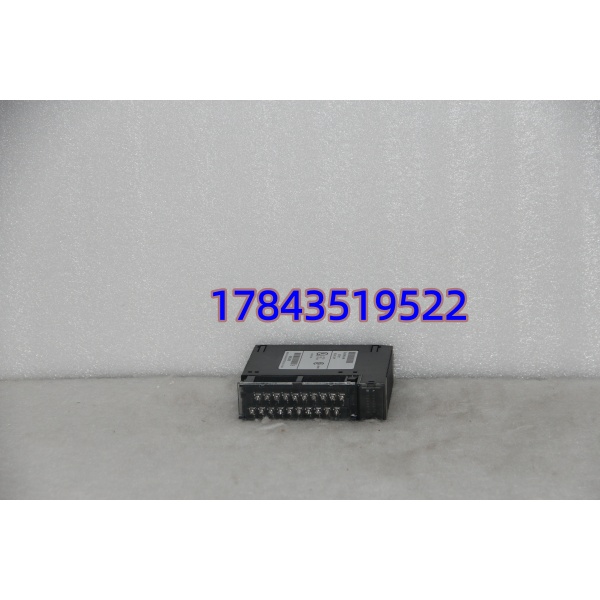

· 型号：IC693MDL940
· 品牌：GE Fanuc Automation（现 GE Vernova / Emerson）
· 系列：GE Series 90-30 — IC693 Discrete Output Family
技术参数
| 项目 | 规格说明 |
|---|---|
| 完整型号 | IC693MDL940（后缀 -A/-K=标准，-F=Conformal Coating三防漆，-E/-RR为早期批次，电气兼容） |
| 模块类型 | 16-Point Relay Output Module（机械式 Form A / NO 常开干触点） |
| 输出点数 | 16 点，分为 4 组 × 4 点，每组 1 个公共端（Common），两组相邻组间隔离 |
| 触点形式 | 常开 NO（Form A），独立隔离各点，无内置熔丝（需外部配） |
| 额定负载电流 | 最大 2.0 A / 点（阻性），每组公共点合计 ≤4.0 A，模块总 ≤16 A |
| 最小负载 | 典型 10 mA @ 5 VDC（机械继电器需最小电流维持触点润湿） |
| 浪涌电流 | 最大 5 A（持续时间 ≤10 ms） |
| 允许负载电压 | AC 5～250 VAC（50/60 Hz），DC 5～30 VDC（标称 24 VDC / 120/240 VAC） |
| 响应时间 | ON ≤15 ms，OFF ≤15 ms（机械动作延时，不适合高速脉冲） |
| 电气隔离 | 现场侧↔逻辑侧 1500 VAC rms，组间 500 VAC rms |
| 背板取电 | +5 VDC 逻辑 7 mA（全开），+24 VDC 继电器线圈 135 mA（全开），由机架电源模块提供 |
| LED 指示 | 16 个绿色 LED 对应当前输出状态（A01–A08 / B01–B08）＋模块状态 LED |
| 端子类型 | 可拆卸弹簧/螺钉端子排（30-pin 现场接线），配线建议 AWG 22–14 |
| 安装位置 | Series 90-30 本地/扩展/远程机架任意 I/O 槽位（Slot 2–10 或扩展架槽位），不可插 CPU Slot1 |
| 机械键 | 带输出模块机械键防止误插（与 DI/AI 模块键位不同） |
| 工作环境 | 0～＋60℃，5～95% RH 非凝露；存储 -40～＋85℃ |
| 认证 | UL 508 / CSA / CE，符合 IEC 61131-2 |
| 生命周期 | EOL — 原厂已停产，新项目建议评估 RX3i + 外置中间继电器方案 |
产品介绍
现场实测发现这块模块的机械继电器在驱动 24VDC 电磁阀（带续流二极管）连续动作工况下，典型电气寿命约 10⁵～10⁶ 次操作——若贵司产线每分种开关数十次，5～8 年后触点会开始粘或拒动。（严格来说它不支持 PWM 或高频开关，那是晶体管输出模块 IC693MDL740 的地盘。）IC693MDL940 最大价值在于”万能干触点”：一组可用 120VAC 控电机启动器，另一组同时用 24VDC 点亮塔灯，不分 AC/DC 版本——这对老柜子混用负载特别省事，省掉外扩中间继电器。
从采购看，它比 DI 模块故障率高（机械磨损），属于 90-30 系统里建议按 在线装机 N 备 ceil(N×15%) 且≥1 的易耗件。市面 NOS 与拆机混杂，我们要求所有出仓件做：①目视触点无烧蚀 ②插入机架 LED 对应点可强制 ON/OFF ③带载测试（24VDC 2A 阻性负载吸合/释放各 ≥3 次）。后缀 F（三防漆）版优先推荐化工厂/沿海地区——普通版在高湿环境触点氧化率明显高。新项目勿再选，存量设备趁 NOS 还有流动库存锁备件。
替换与升级建议
✅ 直接替换（完全兼容）
IC693MDL940（任意后缀 -A/-K/-F/-E）→ IC693MDL940（同系列任何后缀）：插任意 I/O 槽，无需改组态或接线。F 版（三防漆）可替非 F 版，反之在腐蚀环境寿命略短但不影响功能。注意早期极少数 -CA 版为特殊认证批次同样兼容。
⚠️ 注意：不可混用以下类型（需改接线/组态）
- IC693MDL741/740（晶体管/Triac 输出）：pin 定义相同可插但负载类型不同——740 是 0.5A 正/负逻辑晶体管（DC only，需外接中间继电器驱动 >0.5A 负载），741 是 Triac（AC only，有漏电流），直接替换会导致驱动能力不足或负载不兼容，需重新评估负载并可能增中间继电器。
- IC693MDL930/931（8 点继电器输出）：槽位兼容但点数减半，程序需改 %Q 地址映射，硬件不推荐直接替。
❌ 硬件不兼容
RX3i（IC694 系列）输出模块、VersaMax 底座、AB 1746/1756 DO 模块完全不互通，只能整体换平台。
