描述
产品详情

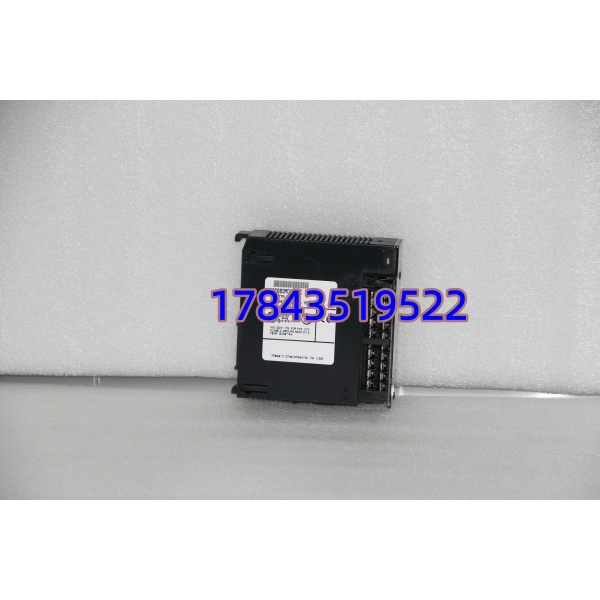

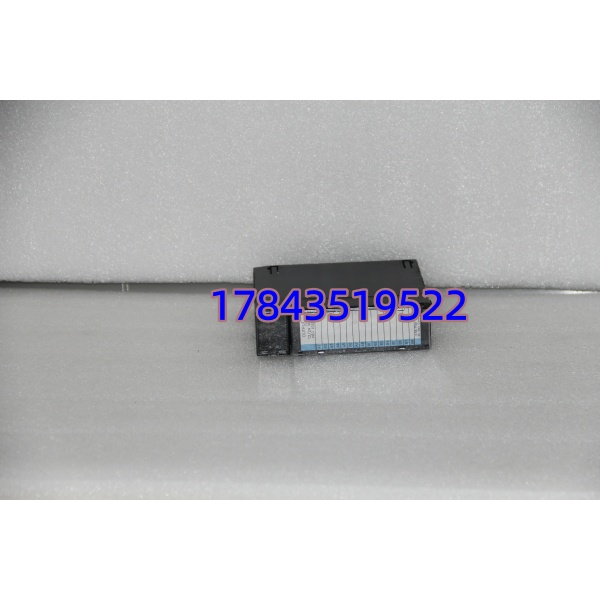

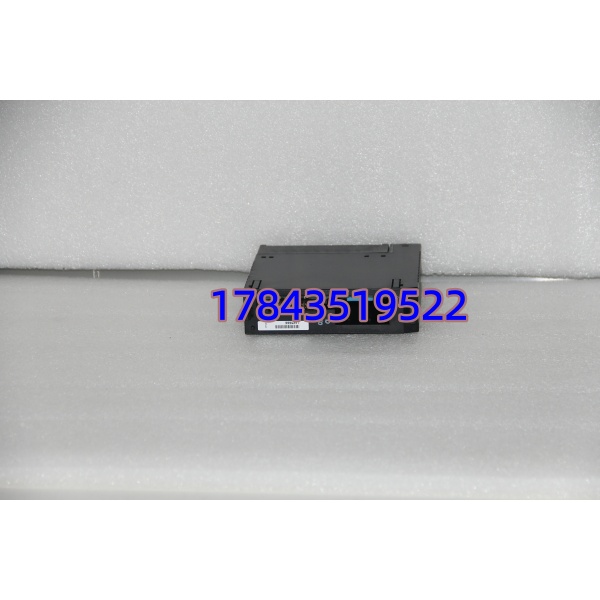

· 型号：IC693MDL741
· 品牌：GE Fanuc / Emerson Automation Solutions
· 系列：Series 90‑30 PLC — 16‑Point 24VDC Positive Logic Output Module
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | IC693MDL741（后缀 -Axxx 为包装/区域变体，电气等同） | PCB 边缘白字标号 |
| 制造商 | GE Fanuc → Emerson Automation Solutions | 美国/墨西哥产 |
| 产品类型 | Series 90‑30 Discrete Output Module — 24 VDC Positive Logic (Source) | 占用 1 I/O 槽 |
| 输出点数 | 16 点，独立（Non‑isolated groups of 8） | %Q 地址按槽位自动分配 |
| 输出类型 | Positive Logic（Source / 高边开关），内部 FET 输出级 | 负载负端接 0V (DC Common) |
| 额定输出电压 | 24 VDC（工作范围 15–30 VDC） | 推荐外部电源与 PLC 系统 24VDC 分开 |
| 额定电流 | 0.5 A / point @ 24VDC｜最大 2 A / group(8pt)｜最大 8 A / module | 总限勿超 |
| 浪涌电流 | 典型 ≤ 1.5 A for 10ms（感性负载建议并联续流二极管） | |
| OFF‑态漏电流 | < 0.1 mA | |
| ON 态压降 | < 0.3 VDC @ 0.5A | |
| 响应时间 | Turn‑On ≤ 1 ms，Turn‑Off ≤ 1 ms | 典型值 |
| 所需端子块 | IC693TCM300（螺钉屏障）或 IC693TCM309（弹簧） | 单独采购 |
| 背板供电 | +5 VDC from 90‑30 机架（逻辑侧，典型 < 50 mA） | 负载电源外部供 24VDC |
| LED 指示 | 每点 OUT LED（亮=输出导通）+ MOD OK（绿）/ FLT（红） | 面板丝印 |
| 熔断/保护 | 输出级热关断及短路限流（自恢复 after fault clear） | 持续短路可能致模块损坏 |
| 兼容 CPU | IC693CPU311/313/323/331/340/350/360/364 全系 | 插任意 I/O 槽 |
| 隔离 | 现场输出—背板 1500 V AC rms（光耦），组内非隔离 | IEC 61131‑2 参照 |
| 工作温度 | 0 ～ +60℃ | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (H×W×D) | 140 × 35 × 120 mm（标准 90‑30 单槽宽） | |
| 重量 | ≈0.18 kg | 不含端子块 |
| 生命周期状态 | Mature / Legacy（Series 90‑30 平台整体 Legacy，NOS 及翻新品流通） | 建议确认现货 |
| 认证 | UL 508 / CSA / CE / FM Cl I Div 2 / RoHS per batch | |
| 参考手册 | GFK‑0356 (90‑30 H/W Install)、GFK‑0477 (Discrete I/O Manual) |
产品介绍
现场处理过一条包装线——电磁阀群控无故丢动作，查程序位输出正常但现场阀不动作。量输出端发现前任把 MDL741（Source 型）当 Sink 型接线，负载正端接模块输出、负端直接入 0V 却忘了 Source 输出须由模块提供 +24V 给负载——线序反了当然没电压。调换负载接线（模块输出→阀+ , 阀- →0V）后一切正常。(严格来说 MDL741 是正逻辑 Source：输出点内部上管导通将 +24VDC 送到负载正端，负载负端回 PLC 的 24VDC 0V/COM——与 MDL740 沉型 Sink 恰恰相反，混用最易接错，接线前一定核对端子块标签 “A/B/COM” 定义。)
IC693MDL741 是 Series 90‑30 最常用的 24VDC 离散输出模块之一，16 点占单槽，每点半安培驱动能力足以直接带 24VDC 继电器线圈、指示灯、小型 solenoid（注意总 8A 模块上限）。正逻辑 Source 输出在北美 OEM 设备中更普遍，与 Sink 输入传感器配合时需留意 “NPN vs PNP” 传感器类型匹配——这是现场接错的高发区。目前 GE 将 90‑30 平台列为 Legacy，新件靠 NOS 剩余库存与认证翻新品流通，国内通常现货或 1–2 周调货。对仍运行 90‑30 的装置属 B 类常规消耗备件——若为多台同型 PLC 建议按每 5–8 台共享 1 件冷备件，单机架关键输出（如安全联锁放行阀独占此模块）则升 A 类单独备 1 件。我们出货 NOS 核对 GE 原厂标签激光码，翻新品上电带额定负载（接灯泡/电阻负载模拟）验证每点吸合附检测记录。
替换与升级建议
✅ 直接替换
- IC693MDL741 ←→ 同型号（含后缀变体），断电插拔更换，%Q 地址按槽位自动映射不需改程序——建议重下载 Hardware Config 确认。
- IC693MDL740（24VDC Sink / 沉型）——电气不互换：Sink 与 Source 输出极性相反，直接替换需改现场负载接线（负载 “+” 改接固定 +24V，”-” 接模块输出），非紧急不停机时不推荐混用。
⚠️ 软件兼容（需改配置／接线）
- IC693MDL742（12/16pt 120VAC 输出）或 IC693MDL943（12pt 继电器输出）——槽位兼容但电压等级/输出类型完全不同，需改外部负载接线及核实负载供电，属降配/升配替换非常规互替。
- IC693MDL916（32pt 12/24VDC 输出，双宽）——物理尺寸不同（占用 2 槽），需机架空间及不同端子块，不属直接替换。
❌ 硬件不兼容
- VersaMax(IC200MDLxxx)、RX3i(IC695MDLxxx)、90‑70(IC697MDLxxx) 输出模块——背板引脚、物理尺寸、I/O Map 完全不同，不可插入 Series 90‑30 机架。
- MDL741 必须配专用端子块(TCM300/TCM309)，引脚定义与模拟量/高速计数端子块不同，缺端子块无法接线。
