产品详情

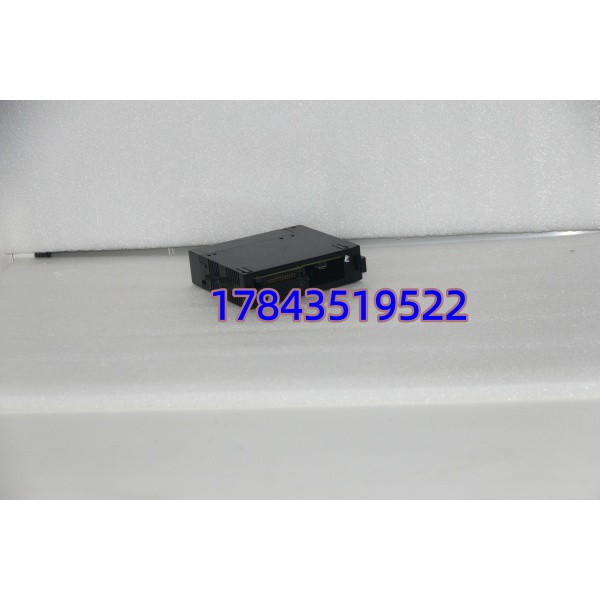

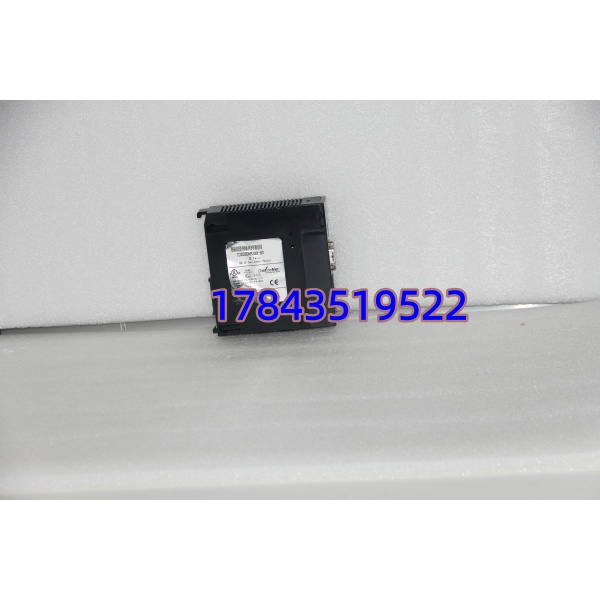

· 型号：IC693DNM200（系列简称 IC693DNM）
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：Series 90-30 — IC693 Communications Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 目录号 | IC693DNM200 |
| 产品描述 | Series 90-30 DeviceNet Master (Scanner) Module |
| 适用系统 | GE Series 90-30（插 IC693CHS391/396/397 等机架任一模块槽，CPU 为 IC693CPU311 及以上固件支持） |
| 总线类型 | DeviceNet (CiA DSP‑301 V2.0 based on CAN 2.0A)，Open DeviceNet Vendor Association (ODVA) 兼容 |
| 从站容量 | 最多 63 个 DeviceNet Slave Node（逻辑地址 0–63，0 保留为主站） |
| 波特率 | 125 kbps / 250 kbps / 500 kbps（由模块 DIP 开关或软件配置，总线上所有节点须一致） |
| I/O 数据映射 | 最大 240 字节 Input + 240 字节 Output（依从站 EDS 消费/生产定义分配 %I / %Q 字） |
| 扫描模式 | 周期性 I/O 扫描 + 支持 Explicit Message（未连接报文通过 C语言/Logicmaster SVC 调用） |
| 连接器 | 5‑pin 敞开式端子（DeviceNet CAN_H/CAN_L/Shield + V+/V- 外接 DN 电源——模块不为总线供电） |
| 状态指示 | MOD OK（绿）、NET OK（绿/红闪烁含义见手册）、ERR（红）、RUN（绿） |
| 背板电源需求 | +5 V DC @ 350 mA（典型），+24 V 不由模块提供 |
| 配置软件 | Proficy Machine Edition (PME) v5.0+ 通过 “DeviceNet Master Configuration” 工具导入 EDS 文件 |
| 兼容 CPU 最低固件 | 建议 IC693CPU3xx 固件 ≥ v9.00（早期 v3.xx 需查 Release Note，部分老 CPU 不支持 DNM 参数块） |
| 工作温度 | 0 … +60 ℃（IEC 60068‑2‑1/2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | UL 508 / cULus / CE / FM Class I Div 2 |
| 配套电缆/电源 | DeviceNet 专用电源（如 24V 8A DN PS）及总线终端电阻 121Ω 须另购 |
| 生命周期状态 | Legacy — Series 90-30 通讯模块部分 EOL 提示，DNM200 新件交期长，Emerson 主推 RX3i + NOE/EPN 方案 |
产品介绍
汽车焊装线碰过一回：90-30 主站原配 DNM200 报 NET ERR 闪烁，追因是柜旁弧焊设备感应干扰打坏 CAN 收发端——换模块前先确认 DeviceNet 屏蔽层单点接地和总线终端 121Ω 完好，否则新模块也可能再烧。（这是 DN 主站现场最常见失效模式。）IC693DNM200 是 Series 90-30 做 DeviceNet 主站的标准选件，插任意模块槽被 CPU 枚举，通过 PME 导入从站 EDS 自动分配 %I/%Q 映射，最多挂 63 节点、500 kbps 时距 100 m（加中继可延伸），足够覆盖典型柔性线子站。
严格来说它只为总线协议扫描器，不给 DeviceNet 总线供 24V——必须外接 DN 专用电源（V+/V- 端子引自外部 24V DC DN Power Supply），接线时别把模块端子当电源输出，这是最多新手接错的点。另外 CPU 固件太老（pre‑v9.0 某些版本）可能不识别 DNM200 参数块——升级固件或确认 CPU 支持再采购。Series 90-30 整体 Legacy，新件交期 8–16 周或仅 NOS/二手；存量线维持原架构运行时建议按 LTB 备 1 件冷备。不适合新设计——新项目直接选 RX3i + EtherNet/IP 或 PROFINET 主站更前瞻。
替换与升级建议
✅ 直接替换（同规格互换）
- IC693DNM200 不同 Rev 互替——插槽兼容，PME / LM90 自动识别，无需改 I/O 映射。确认 CPU 固件支持（≥ v9.0 推荐）。DIP 开关设波特率须与现网一致（或软件配置覆盖）。
- 同架冗余：90-30 不支持 DNM 热备切换，若需冗余需双机架方案或上层系统冗余，非简单模块替换。
⚠️ 软件兼容（需改平台/组态）
- IC200COM001（RX3i DeviceNet Master 或 RX3i 加第三方 DN 扫描卡）——不能物理互换（IC200 底座不同）。整系统 90-30→RX3i 迁移时可替代 DN 主站功能，但需重新用 PME RX3i 硬件配置导入 EDS、重映射 %I/%Q 及按 RX3i 机柜重排 DN 布线，工程量约 4–8 h。
- IC693CMM302（串行口）/ IC693BEM331（Genius 总线）——功能完全不同，不能替 DNM200 做 DeviceNet 主站。
❌ 硬件不兼容
- Allen‑Bradley 1756‑DNB / Siemens CP 342‑2 DP（Profibus）等异品牌通讯模块——物理尺寸、背板总线、配置软件均不同，无法直接替代。保留 Series 90-30 架构或整系统迁移。
