描述

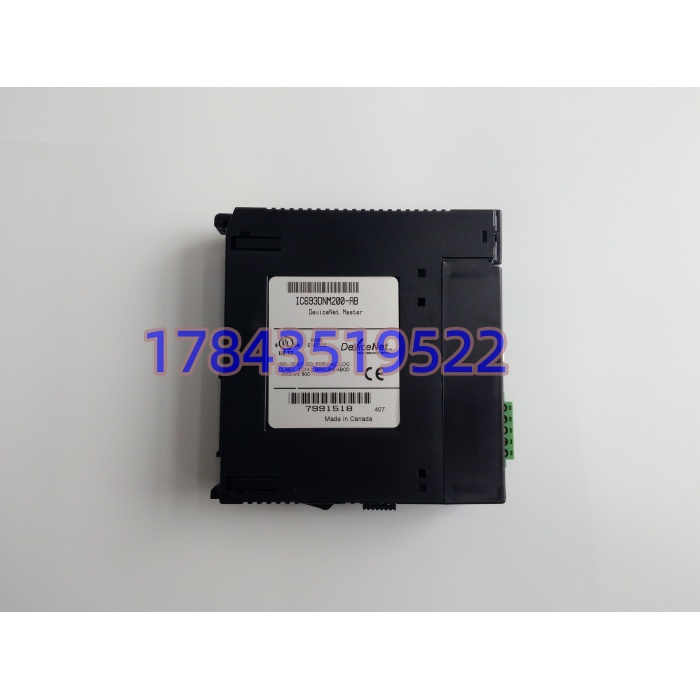

产品详情
· 型号：IC693DNM200
· 品牌：GE Fanuc / Emerson
· 系列：Series 90-30 通信扩展模块（配套 CPU363/364/374、IC693PWR330/331、IC693ALG223 等 I/O、Proficy Machine Edition 组态）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 模块定位 | DeviceNet Master/Slave Scanner Module（ODVA 兼容） |
| 最大从站数 | 63 个 DeviceNet 从站（Node 0~62） |
| 最大 I/O 连接 | 126 个连接（输入+输出合计），依从站 EDS 定义 |
| 波特率 | 125 kbps / 250 kbps / 500 kbps（网络内统一，拨码或软件设定） |
| 连接器 | 1×5 针 Open-style 圆形头（DeviceNet 主干）；1×9 针 D-sub RS-232（服务/调试） |
| 总线供电 | DeviceNet 干线可对外供 24 V DC @ 8 A 最大（依缆线规格），模块自身不供电从站 |
| 背板接口 | 90-30 机架右槽（非扩展槽），经 VME 背板与 CPU 交换 %I/%Q/%AI/%AQ |
| 背板取电 | 5 V DC @ 1.2 A（典型），由机架电源模块供给 |
| 数据映射 | 输入/输出各最大 2048 字节（依 CPU 内存容量），EDS 文件导入后自动分配地址 |
| 诊断 LED | MOD（绿/红，模块状态）、NET（绿/红，网络状态）、I/O（绿/红，I/O 活动）、MS（主站/从站模式） |
| 配置软件 | Proficy Machine Edition（PME）或 DOS 版 Logicmaster 90-30；EDS 文件由从站厂商提供 |
| 冗余支持 | 不支持模块级冗余；可通过双 DNM200 分两组网络实现系统级冗余 |
| 工作温度 | 0~60 ℃（机柜内），存储 -40~+85 ℃ |
| 湿度与振动 | 5~95% 非冷凝，抗振按 IEC 61131-2 |
| 尺寸重量 | 约 140×130×30 mm，0.25 kg 级 |
| 认证 | UL/cUL/CE，Class I Div 2（以原厂手册为准） |
| 生命周期 | 原厂已停产（End-of-Life），功能替代为 IC693DNM730E（RX3i 平台）或外挂 Anybus 网关 |
| 易混型号 | IC693DNM730E 是 RX3i 专用，背板不兼容 90-30；IC693CMM301 是 Ethernet 模块，别搞混 |
产品介绍

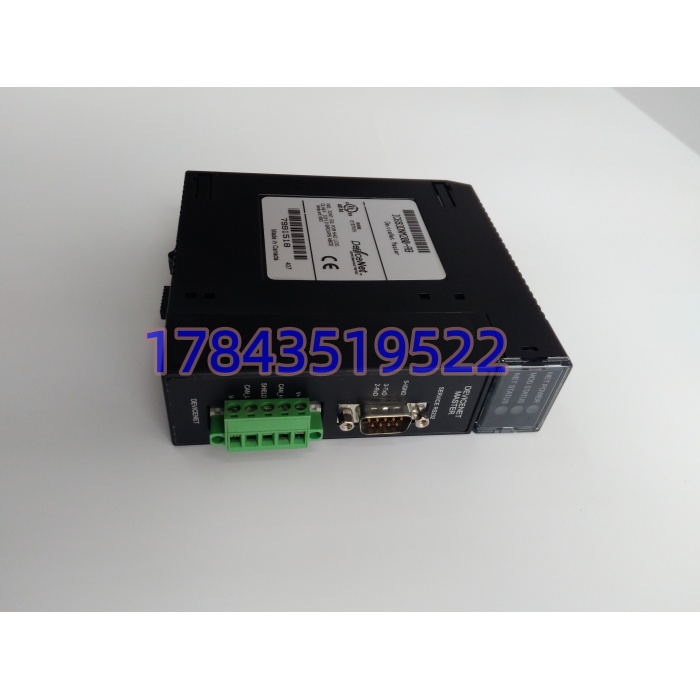

IC693DNM200 是 GE 90-30 平台上跑 DeviceNet 的老牌 Scanner。插在机架最右槽，背板吃 1.2 A 5 V，前面板一个 5 针 Open-style 口甩出去挂最多 63 个从站，RS-232 服务口插笔记本刷 EDS、看网络状态。它在 CPU 里映射成一片 %I/%Q 数据区，梯形图里直接读远端阀岛、电机启动器、紧凑型 I/O 块的状态，不用写 MSG 指令轮询——这是 DeviceNet 比 Modbus RTU 省事的地方。
和后来的 IC693DNM730E（RX3i 平台）比，DNM200 背板不兼容 RX3i，但 90-30 老柜子里它就是唯一原生的 DeviceNet 主站选项。和 AB 的 1747-SDN（SLC）或 1756-DNB（ControlLogix）比，GE 这套的坑在于 EDS 管理和地址分配全靠 Proficy Machine Edition 里的 DeviceNet Configuration Tool，老版本 PME 认不了新从站的 EDS，现场加个新阀岛得先折腾 EDS 版本兼容。坦白讲这模块原厂停了快十年，市面全是拆机件，故障模式主要是：5 针头氧化接触不良、背板连接器金手指磨损、Flash 里网络配置偶尔 CRC 错。它的现场价值是”90-30 柜子里 DeviceNet 网络瘫了，换一块同 SER 的进去，PME 传配置 10 分钟恢复”，不用动 I/O 映射表。
应用场景与行业案例
我在华东某汽车零部件厂碰到过：1998 年上的 90-30 控制转向节加工线，IC693DNM200 挂 28 个 Turck 紧凑型 I/O 块和 12 个 Festo 阀岛。凌晨网络红灯，NET LED 闪红，PME 里 40 个从站掉了一半。查下来是 DeviceNet 干线 24 V 供电端子氧化，压降从 24 V 掉到 19.3 V，低于 DeviceNet 规范下限 20 V，远端从站集体离线。非计划停机不怕模块坏，怕这种”供电边界效应”——近端站活着、远端站悄咪咪掉，梯形图里 %I 数据一半是旧的，机床动作顺序错乱，撞刀一次废了三根主轴。
典型场景：
- 汽车焊装线阀岛群控：IC693DNM200 挂 30+ Festo/MAC 阀岛，每个阀岛 16~32 个气阀，DeviceNet 比点对点布线省 70% 气管和线槽空间。
- 水处理厂 MCC 集成：DeviceNet 进 Motor Control Center，CPU 直接读合分闸状态、热继故障，省掉硬接线进 PLC 的 200+ 根线。
- 包装机分布式 I/O：Turck/IFM 紧凑型块 IP67 挂在 DeviceNet 主干上，就近装在设备旁，缩短传感器线长度。
- 老线保产：EPC 原图锁定 IC693DNM200 /B，采购单只写”DeviceNet 模块”买回来可能是 /A 或 DNM730E，背板插不进去白花钱。
- 食品饮料清洗区：DeviceNet 用 IP67 接头，每天 CIP 冲洗不进水，比普通端子板耐造。
真实案例：
华南某注塑厂 2001 年 90-30 系统，2023 年 DNM200 /A 报”Network Timeout”，PME 里从站随机掉线。库房领出一块标”全新 DNM200″的库存，SER B，插上去 PME 读配置正常，但网络跑 10 分钟后随机丢 3~5 个从站，MS LED 绿但 NET 闪黄。拆开对比：旧件 Flash 里存的 EDS 版本 V2.1，新件 EDS 库是 V3.2，地址分配算法有细微差异，从站 MAC ID 冲突检测逻辑不同。退掉，找认证商订同 SER /A 的拆机件，出厂带网络完整性测试（挂 40 个模拟从站跑 48 小时无掉站），窗口期 45 分钟换完，DeviceNet 主干 3 分钟全绿。老师傅说：”GE 这 DeviceNet 模块，SER 不对，EDS 打架，网络比硬件先趴下。”
