描述
产品详情

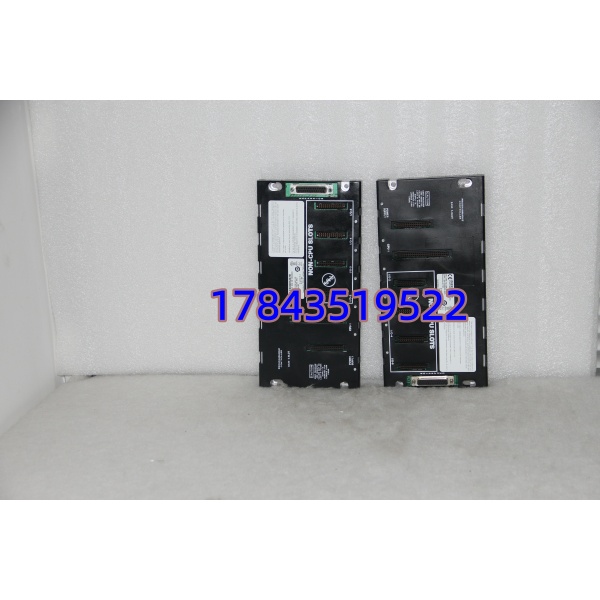

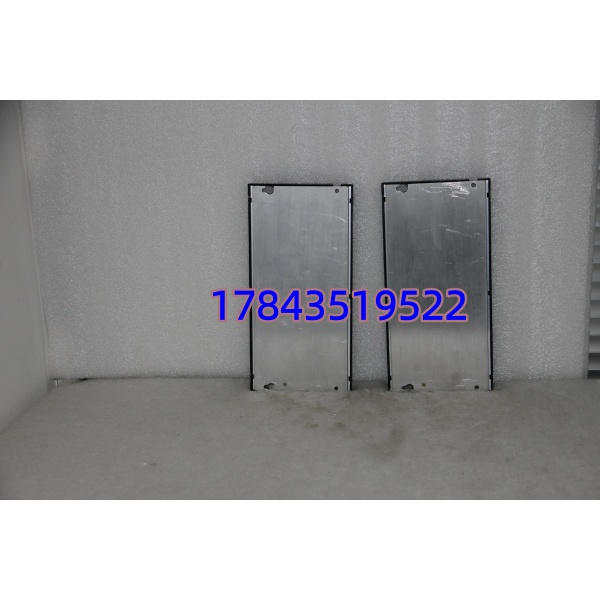

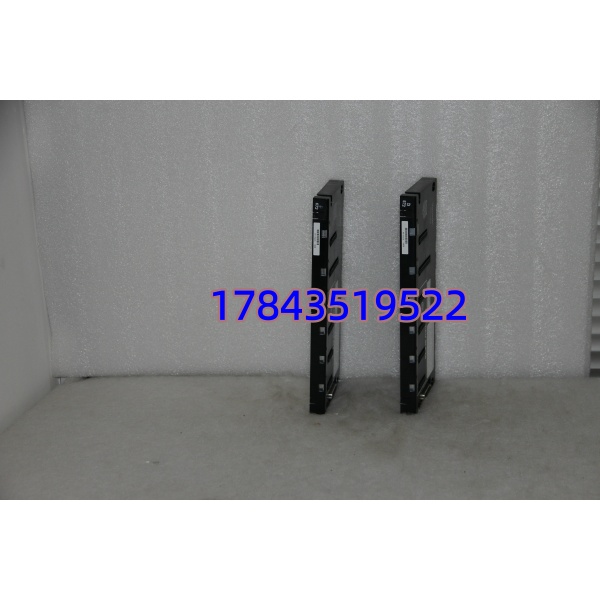

· 型号：IC693CHS397（常见硬件版本 Rev C / D / E 功能等效）
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：Series 90-30 — IC693 Chassis / Baseplate
技术参数
| 参数项 | 规格值 |
|---|---|
| 目录号 | IC693CHS397 |
| 产品描述 | Series 90-30 10-Slot Baseplate (Chassis) with Power Supply Slot |
| 适用系统 | GE Series 90-30（本机机架装 IC693CPU3xx + IC693PWRxxx；或作扩展机架 via IC693CBL302/303 等扩展电缆） |
| 插槽总数 | 11（1×专用电源槽 + 10×模块槽，槽位编号 1–10 对模块，Slot 0=电源） |
| 兼容 CPU | IC693CPU311/313/323/340/350/360/363/364/374 等全系 Series 90-30 CPU |
| 兼容电源 | IC693PWR321（标准 5V/24V 输出）/ PWR322 / PWR330 等 |
| 兼容 I/O | 全系 IC693 模块（ALG/DSM/DIS/DDI/DDO 等）及部分 IC693 特殊模块（高速计数器、通讯等） |
| 背板总线供电 | 由插入之 IC693PWRxxx 提供 +5 V @ 最大取决于电源容量；背板分布 5V/24V/GND/参考 |
| 扩展能力 | 可作为扩展机架通过 IC693CBL302（3m）/ CBL303（10m）等连接主 90-30 CPU 或 RX 系列 PLC（需协议模块） |
| 安装方式 | 面板/柜内螺栓安装（预置 Φ4.8 mm 安装孔，建议 M4 或 #8 螺丝） |
| 槽位标识 | 丝印 Slot 1–10 + Power Slot 标注，便于现场核对 |
| 工作温度 | 0 … +60 ℃（IEC 60068-2-1/2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 尺寸(约) | 482.6 mm(W) × 177.8 mm(H 含导轨) × 152 mm(D)（标准 19″ 机架宽度 10槽） |
| 重量 | ≈ 2.7 kg（裸底板，不含电源及模块） |
| 认证 | UL 508 / cULus / CE |
| 与前代关系 | 替代早期 IC693CHS391(5槽)/CHS396(6槽) 作大点数应用；电气背板兼容同级 IC693 模块 |
| 生命周期状态 | Legacy — Series 90-30 整体进入成熟/部分 EOL 阶段，CHS397 新机偶有但交期波动大，Emerson 主推向 RX3i/RX7i 迁移 |
产品介绍
化工厂碰过一次：老 90-30 柜 6 槽机架（CHS396）塞满后想加三块模拟量模块，采购图省事又买了块 ALG391 却忘了换底板——插不进，白等一周。CHS397 就是 Series 90-30 最常用的十槽底板，电源独占 Slot 0，剩下十个槽位随便混插 CPU + 全系 IC693 I/O/通讯/高速计数模块，背板总线自动分配 5V/24V，不用跳线。现场老柜子扩容、整柜重建或做扩展机架（via IC693CBL302 连主站）都靠它。
严格来说 CHS397 不包含电源模块，必须配 IC693PWR321（或 322/330 等），电源 5V 容量决定能插多少模块（总背板 5V 电流需求 ∑各模块 spec ≤ 电源额定）。Rev C/D/E 背板电气等效，混用无影响——后缀只是 PCB 版本号。Series 90-30 已整体 Legacy，CHS397 新件偶有 8–14 周交期或仅 NOS，二手拆机件流通量大；若装置计划再运行 >5 年且暂不改 RX3i，建议按”在线同规格机架数×至少 1 件冷备或同尺寸替换件”做 LTB。不适合直接当 RX3i（IC200CHS022）底座——物理尺寸、背板协议均不同，换平台需整套重做。
替换与升级建议
✅ 直接替换（同规格互换）
- IC693CHS397 不同 Rev（C/D/E 等）互替——背板电气完全相同，直接机械替换，无需改任何组态。确认固定孔位对齐（标准 19″ 十槽尺寸）。
- IC693CHS396（6 槽）→ 升 CHS397：物理尺寸变大（需柜内安装空间足够），插槽增多，原有 IC693PWRxxx + CPU + I/O 模块可原样迁移，程序/I/O 地址不变——适合老柜扩容。
⚠️ 软件兼容（需改平台/重新组态）
- IC200CHS022 / CHS026（RX3i 底座）——不能互替，物理尺寸、背板总线、模块插卡均不兼容。若整系统 90-30→RX3i 迁移，需换 CPU/I/O/底座全套并重组态 PME RX3i 硬件（工程量较大，一般只在新项目或全厂数字化改造时做）。
- IC693CHS391（5 槽）/ CHS392（扩展无电源槽）——插槽少或无电源槽，只能向下缩减不能替 CHS397 作本机主机架除非确认点数 ≤5 且已有独立电源供电方式匹配。
❌ 硬件不兼容
- Allen-Bradley 1756-A7 / Siemens 6ES7 390-1 等异品牌机架——尺寸、背板总线完全不同，无法替代。保留 Series 90-30 架构或整系统迁移。
