描述
产品详情

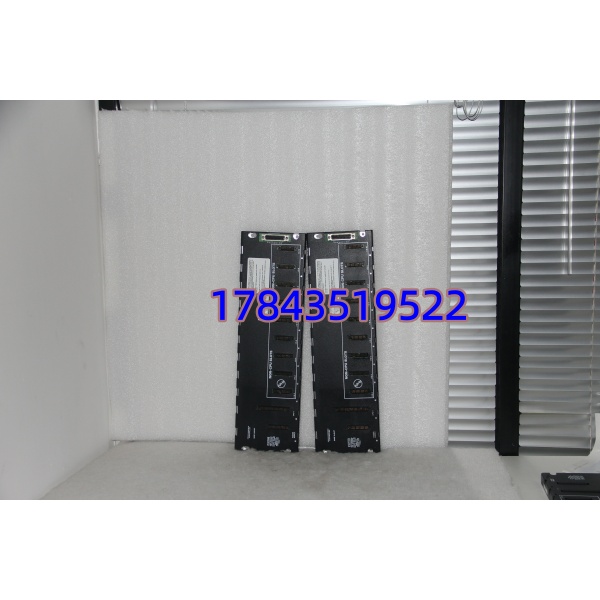

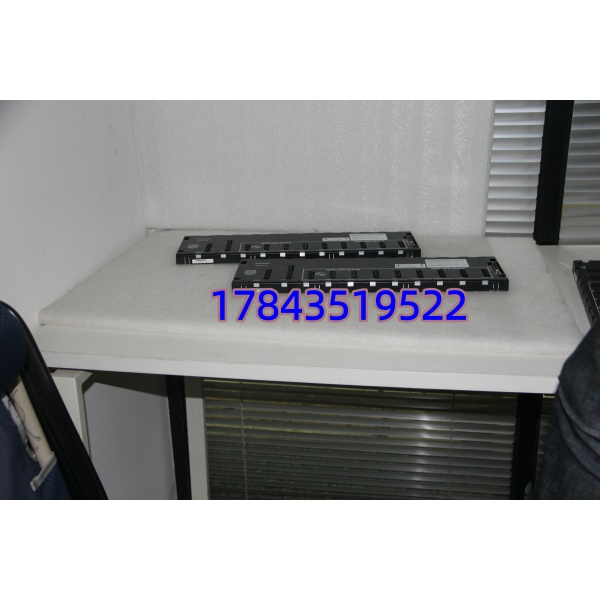

· 型号：IC693CHS391EG（等同 IC693CHS391，EG 后缀为出口/通用认证版，物理电气全兼容可互换）
· 品牌：GE Fanuc Automation（现归入 GE Vernova / Emerson Automation）
· 系列：GE Series 90-30 — IC693 Baseplate / Chassis System
技术参数
- 完整型号：IC693CHS391EG（功能同 IC693CHS391；早期还有 IC693CHS392 为扩展专用无CPU槽，不可混）
- 产品类型：Series 90-30 10-Slot Modular CPU Baseplate（无源背板机架）
- 插槽配置：最左侧独立电源槽（不计入10槽）＋ Slot 1＝CPU专用（接纳 IC693CPU311/313/331/340/350/352/364/374 等）＋ Slot 2～10＝9个标准 I/O/通信/特殊模块槽
- 扩展接口：右侧 25-pin D-sub 母座（RS-485 扩展总线），可级联 IC693CHS392/CHS398 等扩展底板，最多 4～7 台扩展架（依 CPU 型号：CPU350 支持 7 台，其它通常 4 台），电缆最长约 213 m（700 ft）
- 背板总线：5 VDC 逻辑电源由本架电源模块通过背板分配至各槽（典型总负载 ≤420 mA 背板参考电流，实际取决于模块功耗）
- 兼容电源模块：IC693PWR321（120/240VAC→5VDC 30W）、IC693PWR330、IC693PWR341 等 90-30 专用电源
- 兼容 CPU：全系 IC693CPU3xx 系列（311/313/331/340/350/352/364/374），Slot 1 为 CPU 专用物理接口
- 安装方式：面板螺钉安装（自带安装孔）或适配 35 mm DIN 导轨用附件（部分批次附导轨夹）
- 机械尺寸：约 508 × 127 × 89 mm（20″ × 5″ × 3.5″），重量 ≈1.45 kg
- 环境要求：操作 0～＋60℃（部分资料 -20～＋60℃），存储 -40～＋85℃，5～95% RH 非凝露
- 防护等级：IP20（开放式机架，须装入控制柜）
- 认证：UL 508 / CSA / CE，符合 IEC 61131-2
- 生命周期状态：EOL — 原厂已停产，新项目建议评估 PACSystems RX3i（IC694CHSxxx 系列）
产品介绍
碰过一回化工厂改造，原柜里 IC693CHS391 背板右侧扩展口簧片疲劳接触不良，扩展架 I/O 时通时断——换 CPU、重下程序都没用，最后量背板才发现问题是 25-pin 母座内部氧化。严格来说机架是无源背板，不像模块会”坏”，但二十年以上老柜子的镀金层氧化、安装应力导致背板微裂纹或扩展口磨损是真实现场故障点。IC693CHS391EG 与 IC693CHS391 物理尺寸、针定义、总线时序完全一致，”EG”只是出口认证/批次标识，互相直接替换不用改组态——采购时遇到任一款都能用，别被后缀差异搞晕。
从采购转化看，这东西单价不高但交期是坑：原厂停产后新件偶尔有 NOS 流出，大多渠道是拆机件。我们所有出仓底板做三方面检查——①目视检查背板金手指无氧化发黑 ②CPU 槽插入测好 CPU 可正常上电 RUN ③扩展口环回测试通信正常——这比捡便宜买”未测拆机”省掉现场因接触不良反复拆装的隐形成本（一条线停 1 小时够买三五台底板）。新项目勿再选 90-30 平台；存量设备建议按在线机架数 N 备 ceil(N×10%) 且 ≥1，特别是含扩展架级联的系统多留一条——扩展口磨损率高于主架。
替换与升级建议
✅ 直接替换（完全兼容）
IC693CHS391EG ↔ IC693CHS391（无功能差别，EG 为出口/认证版，物理电气全同，直接插拔替换，不需改软件或接线，工作量 ≈5 分钟拆装）
⚠️ 注意：不可互替换用以下型号
- IC693CHS392／IC694CHS392：纯扩展底板（无 CPU 槽，Slot1 可插 I/O），不能做主架 CPU 机架——若您只需扩 I/O 架才用此型号，买错会导致 CPU 无处安装。
- IC694CHS392（RX3i 底板）：物理槽距相似但背板总线不同，不兼容 Series 90-30 模块，不能混入 90-30 系统。
❌ 硬件不兼容
RX3i（PACSystems）底板、VersaMax 底座、AB 1746/1756 机架等与本产品完全不互通，只能整体换平台。
