产品详情

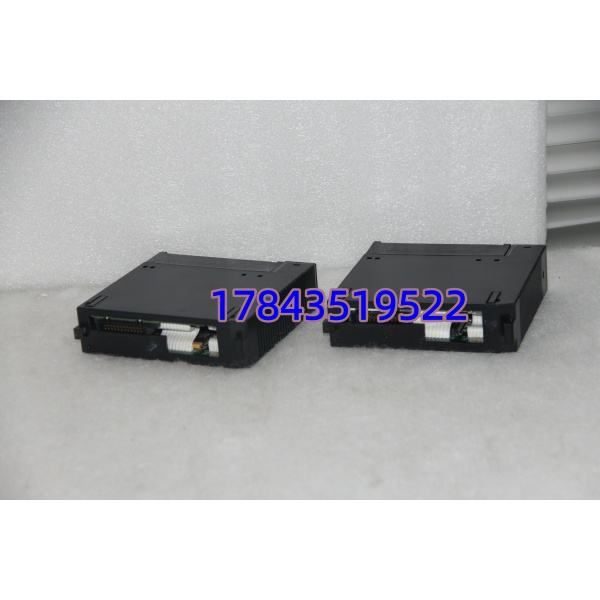

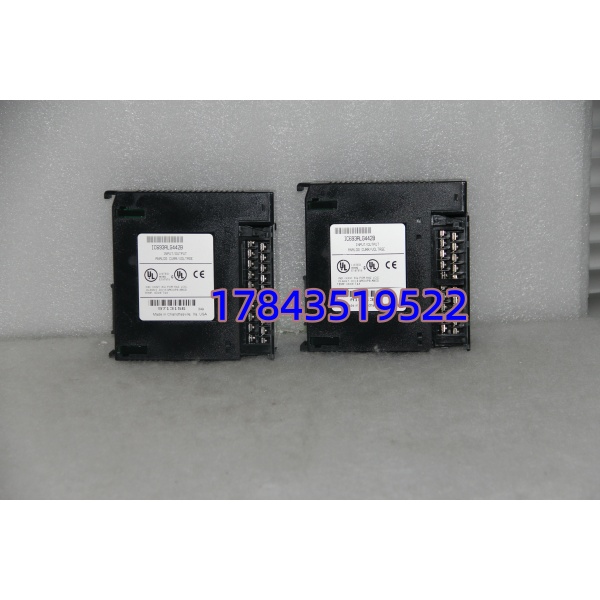

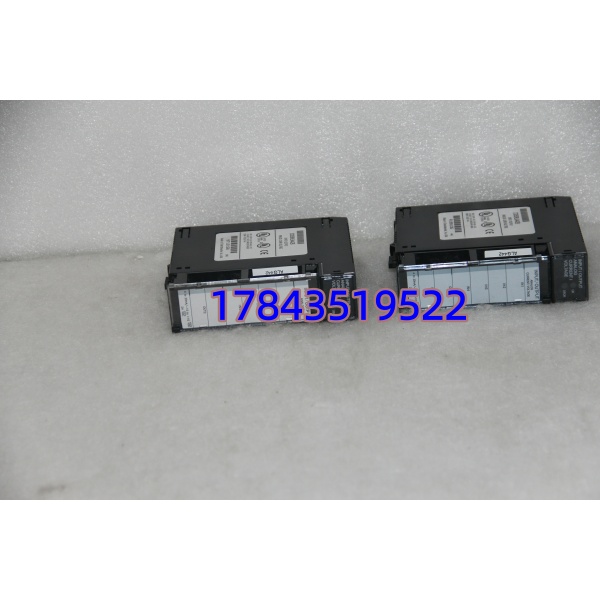

· 型号：IC693ALG442
· 品牌：GE Fanuc / Emerson Automation Solutions
· 系列：Series 90‑30 PLC — Analog Input/Output Combination Module
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | IC693ALG442（常见后缀 -Axxx 为包装/区域变体，电气等同） | PCB 标于边缘 |
| 制造商 | GE Fanuc → Emerson Automation Solutions | 美国/墨西哥产 |
| 产品类型 | Series 90‑30 Mixed Analog I/O Module (4 In / 2 Out) | 占用 1 CPU 槽位 |
| 模拟输入通道 | 4 通道，差分（与 IC693TCM300/309 端子块配线） | 单端用法需公共参考 |
| 输入信号范围 | ±10 VDC、0–10 VDC、0–20 mA、4–20 mA（软件配置 per 通道组） | 通过 %AI 寄存器映射 |
| A/D 分辨率 | 12 bit（满量程 ≈ 4.88 mV @ ±10V；≈ 4.88 µA @ 20mA） | 转换时间 ~250 µs/通道 |
| 输入阻抗 | 电压模式 ≈ 100 kΩ；电流模式 ≈ 250 Ω | Datasheet GFK-0808C |
| 模拟输出通道 | 2 通道，独立可配置 | 电压或电流模式 |
| 输出信号范围 | ±10 VDC、0–10 VDC、0–20 mA、4–20 mA（软件配置） | 默认 Hold Last / Clamp on Fault |
| D/A 分辨率 | 12 bit | 建立时间 < 1 ms |
| 精度 | ±0.25% Full Scale（典型，25℃），±0.5% over temp | 以手册为准 |
| 隔离 | 现场信号–背板 1500 V AC rms（光耦），通道间非隔离 | IEC 61131‑2 参照 |
| 背板供电 | +5 VDC from CPU 机架（典型 70–110 mA），+24 VDC 外部供传感若电流模式 | 总功耗 < 2W |
| 所需端子块 | IC693TCM300（屏障螺丝）、IC693TCM309（弹簧）或等效 | 单独采购 |
| LED 指示 | MOD OK（绿色）、AIO ERR（红色）、各通道状态依固件 | 面板丝印 |
| 槽位要求 | 任何 IC693CPU3xx/IC693CPU364 机架 I/O 槽（不可放扩展远程机架需 NIM 支持） | 与 90‑30 背板兼容 |
| 工作温度 | 0 ～ +60℃ | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (H×W×D) | 140 × 35 × 120 mm（标准 90‑30 单槽宽） | |
| 重量 | ≈0.2 kg | 不含端子块 |
| 生命周期状态 | Mature / 部分区域 EOL 宣告，市面 NOS 及全新库存流通 | 建议确认现货 |
| 兼容 CPU | IC693CPU311/313/323/331/340/350/360/364 等全系 Series 90‑30 | 固件 ≥ 5.0 推荐 |
| 认证 | UL 508 / CSA / CE / FM Cl I Div 2 / RoHS per batch |
产品介绍
去年帮一家制药厂查过干燥箱温度”飘”——程序没问题，AI 通道读数周期性跳 ±3%，追到现场发现前任维护换了块拆机 ALG442 但没核对端子块版本，老 TCM300 端子螺钉力矩不足导致 mV 级压降。换全新 IC693ALG442 + 重新紧固 TCM309 弹簧端子后稳定。老 90‑30 模拟模块的常见坑不是”坏了”，而是量程配置与端子类型不匹配造成的隐性误差，这个比彻底损坏更害人。(严格来说 ALG442 的输入输出量程是在 CPU Logicmaster 90‑30 或 Proficy Machine Edition 的 Hardware Config 里按通道组设定的，默认是 ±10V——如果你现场是 4‑20mA 记得改，否则 %AI 读数会全是 32767 或 0。)
IC693ALG442 是 Series 90‑30 家族中性价比最高的混合模拟量方案：单槽搞定 4 入 2 出，省机架空间也少一颗电源负担，适合中小型产线温度/压力/流量采集加少量模拟设定值输出（如变频给定）。比起分体式 ALG220(8AI)+ALG230(4AO) 它节省两个槽位和一倍接线工时，代价是通道数少且输入不隔离通道间（共地参考）——现场变送器回路若共地没问题，若存在浮地多路互相参考要评估串扰风险。目前 GE 已将部分 90‑30 I/O 列入生命周期末段，但国内 MRO 渠道全新库存和 NOS 仍较充裕，交期通常 1‑3 周。对仍运行 90‑30 的装置建议按每 3‑5 台同类 PLC 共享 1 件冷备件(Buffer Stock)，若是单机架关键过程控制（如反应釜温控 PID 独占此模块）则升为 A 类单独备 1 件。我们出货模块核对 GE 原厂激光标签、版本 Rev 兼容您 CPU 固件，全新/NOS 附 COC 复印件，翻新品附通道线性测试报告。
替换与升级建议
✅ 直接替换
- IC693ALG442 ←→ 同型号（含后缀变体 IC693ALG442‑Axxx 等，电气及固件兼容可直接互换），断电插拔更换，CPU 自动重认，不需改组态——建议重编译下载 I/O Configuration 确认 %AI/%AQ 地址映射无误。
- 若原用 IC693ALG220(8AI) + IC693ALG230(4AO) 两槽合并换单槽 ALG442：功能不等价（通道数减少），仅当现场实际只用 ≤4AI+≤2AO 时可简化替换，需重分配 %AI 地址并改硬件配置（约 30‑60 min 工程工作量）。
⚠️ 软件兼容（需改配置／校验）
- IC693ALG392（4AI/2AO 隔离型）——槽位兼容但内部校准参数、缺省量程可能不同，替换后需在 HW Config 重选模块类型并重新下载；部分早期 CPU 固件(＜Ver.5.0)对 ALG442 与 ALG392 支持有差异，升级 CPU 固件前先备份工程。
- IC693ALG224(4AI, no AO) 或 IC693ALG222(2AI) ——单向缩配，丢失 AO 功能，仅作应急临时降配使用，程序须屏蔽 AO 写操作。
❌ 硬件不兼容
- VersaMax(IC200ALGxxx)、RX3i(IC695ALGxxx)、90‑70(IC697ALGxxx) 模拟模块——背板引脚、物理尺寸、I/O Map 完全不同，不可插入 Series 90‑30 机架。
- 必须配专用端子块(TCM300/TCM309 等)，不能用 ALG220 专用端子块直接替用（引脚定义不同），缺端子块无法接线。
