产品详情

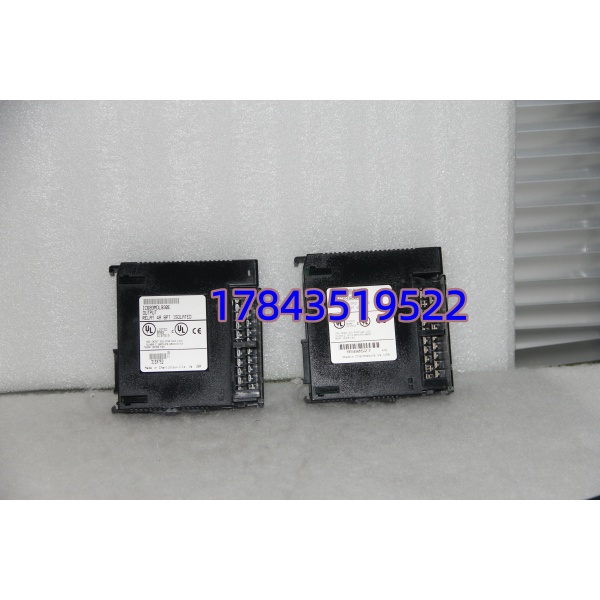

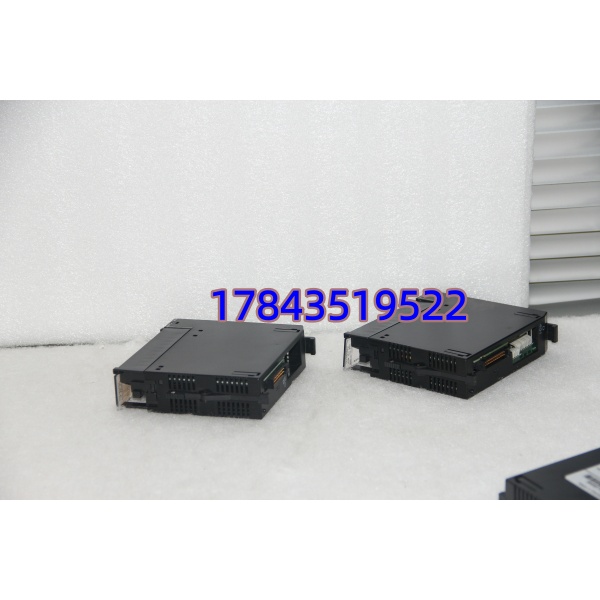

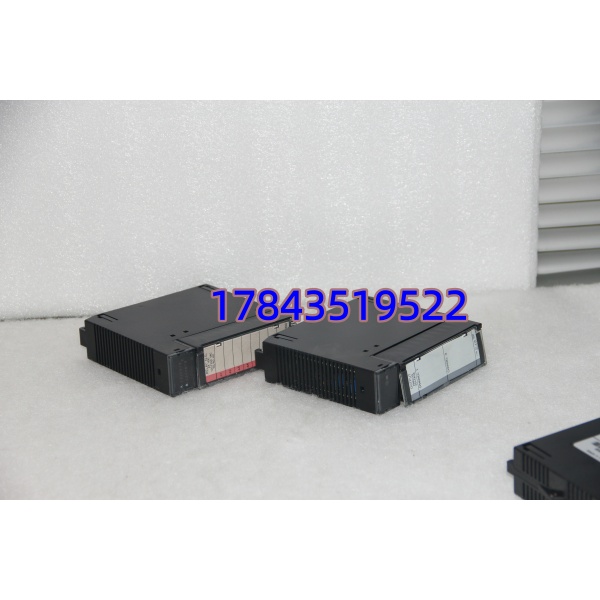

· 型号：IC693ALG390（常见后缀 -A/-B/-C/-D/-K/-RR，功能兼容）
· 品牌：GE Fanuc Automation / GE Industrial Systems
· 系列：GE Fanuc Series 90-30 PLC — Analog Output Module
技术参数
- 模块类型：智能模拟量输出模块（Intelligent Analog Output）
- 适用系统：GE Fanuc Series 90-30 PLC，安装于 5/10/15 槽基架任意 I/O 槽位
- 输出通道数：16 通道，单端（非差分），各通道独立软件配置
- 输出信号类型（软件可选）：4–20 mA、0–20 mA、0–10 VDC、±10 VDC、1–5 VDC、±5 VDC（依 Firmware 版本）
- 分辨率：12 位（早期批次）或 13 位（后期 Rev，1 LSB ≈ 2.44mV / 0.00122mA @4–20mA 范围）
- 精度：典型 ±0.1% FS（满量程），±5 mV 或 ±0.1% 最大误差 @25℃
- 更新速率：全 16 通道扫描约 10 ms（依配置及 CPU 扫描时间略浮动）
- 负载要求：电流输出时负载阻抗 ≤ 600 Ω（典型推荐 250–500 Ω 外接取样电阻或回路负载）；电压输出最小负载 2 kΩ
- 供电方式：由 90-30 背板供给 +5 VDC（典型 90–130 mA）及 +24 VDC 继电器/现场电源总线（部分批次仅取 5V）
- 电气隔离：输出通道组 ↔ 逻辑侧 1500 Vrms（1 分钟），通道间不隔离（共参考），现场侧建议屏蔽单点接地
- 接线端子：配 20 针 IDC 螺丝端子排（如 IC693ACC300 或 HE693SNP801 类），每通道一对输出（+/-），公共回线分组
- 配置方式：通过 LM90 LogicMaster 90 或 Proficy Machine Edition — 90-30 Hardware Config 设定输出类型/量程/故障默认行为（Hold / Default Value）
- 诊断功能：模块状态 LED（OK/FLT）、各通道超量程/断线检测（取决于输出类型配置）
- 工作环境：0～+60℃（运行），5%～95% RH 非冷凝；存储 -40～+85℃
- 认证：UL listed、CSA、CE、Class I Div 2 Groups A-D（依生产批次）
- 停产备注：GE 已将 Series 90-30 部分模拟 I/O 列入 Legacy 产品线，全新原厂 NOS 稀少，主流为测好拆机/翻新品
产品介绍
在某个污水处理项目里碰过——老系统 90-30 机架 ALG390 报”Calibration Lost”，8 台药剂计量泵 4–20mA 给定漂移 ±15%，PID 怎么调都稳不住。换下的板子目检电容轻微漏液（投运第 13 年常见），这说明模拟量输出模块虽不像 CPU 会直接宕机，但 D/A 基准漂了现场表现就是”给定不准、阀门开度对不上”。IC693ALG390 在 90-30 架构里是主力 AO 卡：16 路靠背板 DMA 刷新，不需要外部电源模块专门给 AO 供电（+5V 取自背板，现场 24V 由柜内 PS 提供回路电源），组态软件里勾选电流/电压类型即可——采购决策通常卡在三件事：确认后缀 Rev 与现网 CPU Firmware 兼容（绝大多数互插 OK）、模块上电自校准 PASS、3 日内能到货止损。
从 CRO 角度提醒两点商业价值：一是 Series 90-30 整体进入 Legacy 阶段，ALG390 新件基本断供，渠道多为 NOS 原厂尾货或翻新品——我们出货每块做 4–20mA/0–10V 双模式注入校验 + 自校准记录 + 标签拍照，避免买到暗病板回去 LM90 报 Slot Fault；二是若你现用 IC693ALG392（电压专用 2 通道隔离）想扩成 16 路电流输出，直接换 ALG390 就行，但要注意端子排与接线方式不同需重新放线。不适合拿来当 RX3i（IC695/IC694 系列）模拟量模块使用，背板不兼容。
替换与升级建议
✅ 直接替换
- IC693ALG390 各 Revision（-A/-B/-C/-D/-K）之间通常可互插直接替换，插上重下载 I/O Configuration 即可。CPU Firmware 较老（v5.x 以前）极个别情况需确认 Slot Config 识别，实测 90% 场景直接认。
- IC693ALG391（8 通道电压/电流混合，少通道）——物理槽位兼容但通道数/地址映射不同，非直接原位替 ALG390，只可在重组态前提下替代部分功能（↓见⚠️）。
⚠️ 软件兼容（需改配置/重组态）
- IC693ALG392（2 通道隔离电压输出 ONLY）→ 不能替 ALG390（ALG392 无电流输出且不认 16 通道映射）。反过来若原系统只用 2 路电压输出可改用 ALG392 节省槽位，需改硬件配置及 %AQ 地址重分配。
- 若现场想迁移到 RX3i PACSystems 需改用 IC694ALGxxx 系列（如 IC694ALG442），这是项目级改造——机架、电源、CPU 全换，不只换 I/O。
❌ 硬件不兼容
- IC695ALGxxx / IC694ALGxxx（RX3i / PACSystems 模拟量模块）——背板引脚与总线协议不同，硬插会损板且 90-30 CPU 不识别。
- 严禁用 ALG390 输出端口直接并接驱动 24VDC 继电器线圈（感性负载），模拟输出卡不是 DO 继电器模块，过流会永久损 D/A 级。
