描述
产品详情

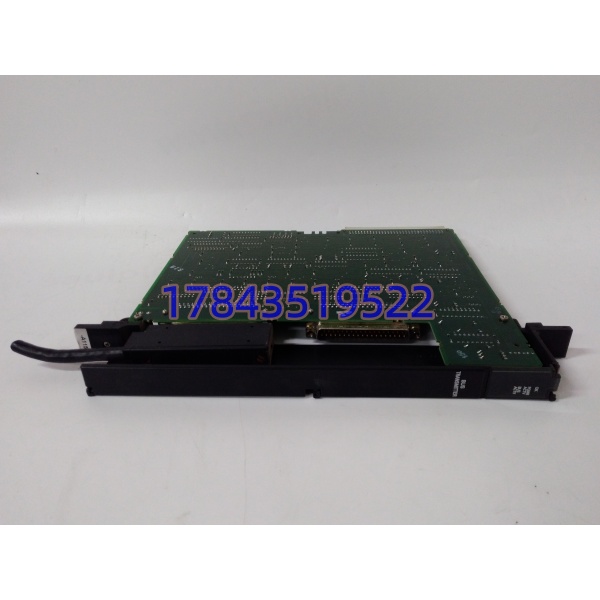

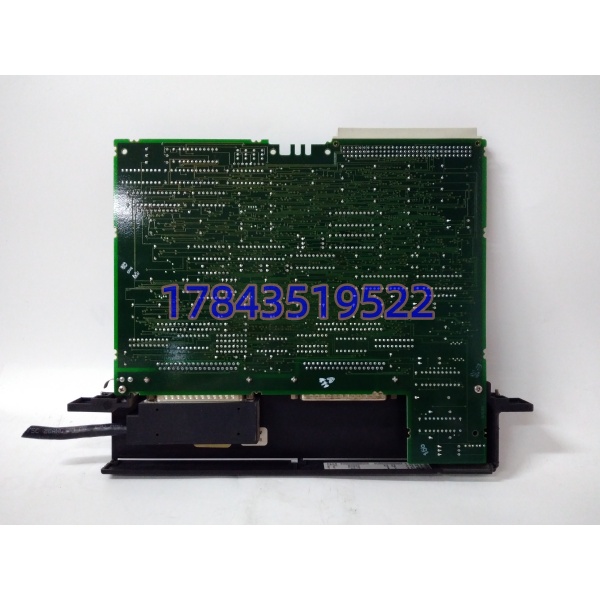

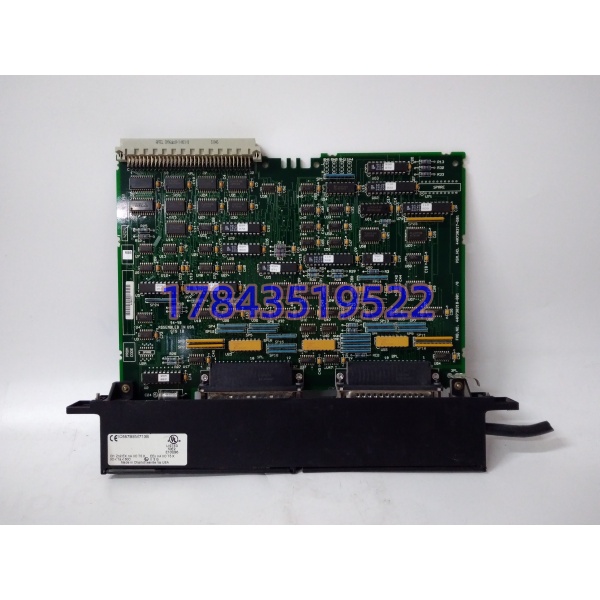

· 型号：IC687BEM713B
· 品牌：GE Fanuc
· 系列：Series 90-70
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Series 90-70 总线扩展发射器（Bus Expander Transmitter） |
| 总线类型 | Genius Bus（GE Fanuc 专有串行总线，非 Profibus/Modbus） |
| 数据速率 | 500 KB/s 有效载荷（部分资料标 153.6Kbps 为物理层波特率，500KB/s 为应用层吞吐） |
| 扩展能力 | 单主站最多支持 7 个扩展机架（含本地机架共 8 个） |
| 连接距离 | 最大 50 ft（15.2 m），超长需加 Genius 中继器（IC660BLS101 等） |
| 物理介质 | Belden 9463（双绞线屏蔽，120Ω 终端电阻两端各一枚） |
| 物理尺寸 | 半槽位设计，约 38×292×229 mm，重量 ~0.4 kg |
| 背板取电 | 5 VDC / 约 1.4 A（典型 7W 级），功耗低于全槽位 CPU |
| 安装位置 | 90-70 主 CPU 机架或扩展机架专用槽位（依系统拓扑） |
| LED 指示 | OK（绿：模块正常）、TX（黄：发送）、RX（黄：接收）、FLT（红：总线故障） |
| 热插拔 | 支持带电插拔，但拔掉瞬间该链路下所有扩展机架 I/O 断讯，关键系统先旁路 |
| 工作温度 | -40~+85℃（存储 -40~+85℃） |
| 湿度 | 5–95% RH 非凝露 |
| 振动耐受 | 5–150 Hz，1g 峰值（工业级机柜标准） |
| 配套模块 | IC697BEM731（接收端，扩展机架侧）；IC660BLS101（Genius 中继器） |
| 关联 CPU | IC697CPU772/781/788 等 90-70 处理器 |
| 停产状态 | 90-70 全线退市，原厂无新货；备件为库存/拆机/翻新；迁移路线 PACSystems RX7i（IC698 系列） |
| 认证 | CE、UL、CSA、Class I Div 2（以标签 Rev 为准） |
产品介绍
IC687BEM713B 是 GE Fanuc Series 90-70 里那个”站在主 CPU 机架里、负责把 I/O 总线拉到远处”的发射器。它不跑梯形图、不算 PID，干的事很纯粹：把主机的 I/O 扫描周期经 Genius 串行总线搬到远端扩展机架，让原本挤在一个柜子里的 I/O 分散到现场各个角落。半槽位设计意味着它只占半个槽宽，旁边还能再插一块别的卡，在 90-70 那个寸土寸金的背板上挺划算。
和 IC697BEM731 是一对——713B 是发射端（主站侧），731 是接收端（扩展机架侧），中间一根 Belden 9463 双绞线两头一插，最多 7 个扩展机架跟着主机跑。和 Profibus DP 不一样，Genius 总线是 GE 自己的协议，令牌轮询、确定性好，但在 90-70 体系外没人认。坦白讲，这模块现在出现在采购单上，基本是电厂辅机、老石化装置、钢铁厂轧线这些”90-70 还在跑、不敢动”的地方补备件。新项目早就是 RX7i 甚至 RX3i 的天下了，713B 的活儿是帮老系统再撑几年。
应用场景与行业案例
我在现场遇到过最折腾的通信故障：某电厂除灰系统，主 CPU 机架在控制室，扩展机架在就地 80 米外的输灰仓泵旁。原设计用了 IC687BEM713B + 两根 Belden 9463 串联（中间没加中继器），跑了 8 年没问题。第九年开始雨季频繁报 FLT 灯红、扩展机架整架 I/O 变红。查了半个月，最后发现是电缆沟进水导致屏蔽层接地电阻从 4Ω 漂到 40Ω，Genius 总线对共模噪声极其敏感，地电位差一上来就丢帧。加了 IC660BLS101 中继器分段后恢复。这种故障自诊断只报”Bus Fault”，不告诉你地阻高了，得靠万用表量屏蔽接地。
典型场景：
- 电厂输灰系统：主 CPU 在控制室，扩展机架分散在仓泵区，713B 经 15m 总线拉到就地，省掉长距离硬接线。
- 炼化催化裂化：反应区高温区 I/O 放现场 Junction Box，主 CPU 在空调机柜间，713B 做总线延伸，减少热电偶补偿导线长度。
- 钢铁厂连铸机：扇形段 I/O 分散在辊道旁，713B 把 7 个扩展机架挂到主 CPU 下，比每个段都放 CPU 省钱。
- 造纸机传动：多段传动柜沿生产线一字排开，713B 总线把各段 I/O 汇总到主控柜，拓扑清晰。
- 矿山提升机：井塔顶层 CPU 机架，井底扩展机架，713B 总线沿井筒敷设，抗干扰优于普通 RS485。
真实案例：华北某 2×350MW 热电联产机组，除灰系统 90-70 PLC 运行第 11 年。某次大雨后 #3 扩展机架整架 I/O 变红，FLT 灯常亮。仪控班先查电缆（外观完好）、再查终端电阻（120Ω 两端都在），最后借了台 Fluke 125 工业示波器抓 Genius 总线波形，发现差分信号幅度从 4Vpp 跌到 1.2Vpp，且叠加了大量 50Hz 工频噪声。顺着电缆沟走了一遍，发现一处电缆外皮被土建钉子扎穿，屏蔽层局部短路到接地扁铁。机柜备件架有块同 Rev IC687BEM713B，停机主 CPU 电源拔旧插新（713B 支持热插拔但扩展机架会断讯，稳妥起见停了电），换完开机总线恢复正常。班长说：”Genius 总线这东西，信号幅度只要不低于 2Vpp 就能跑，但低于 3Vpp 就开始脆弱。713B 本身不容易坏，坏的是电缆外皮和接头密封。雨季前查一遍电缆沟积水，比备十块 713B 管用。”
