描述

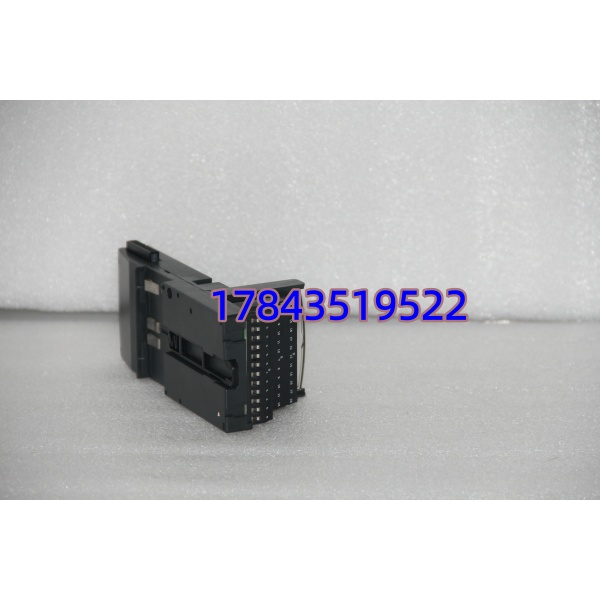

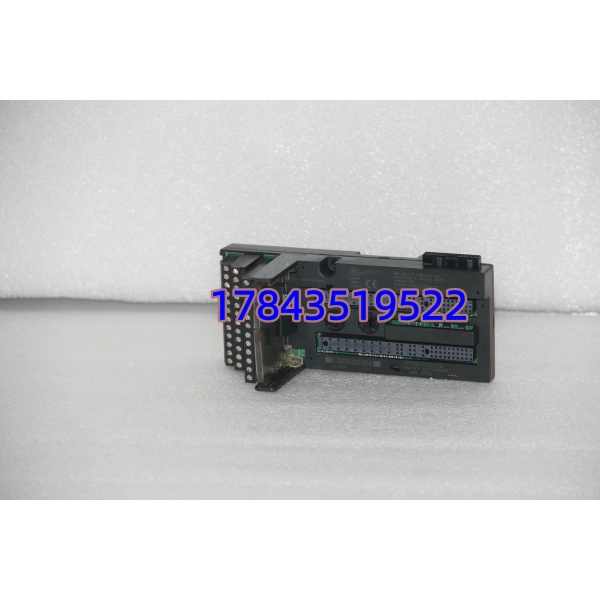

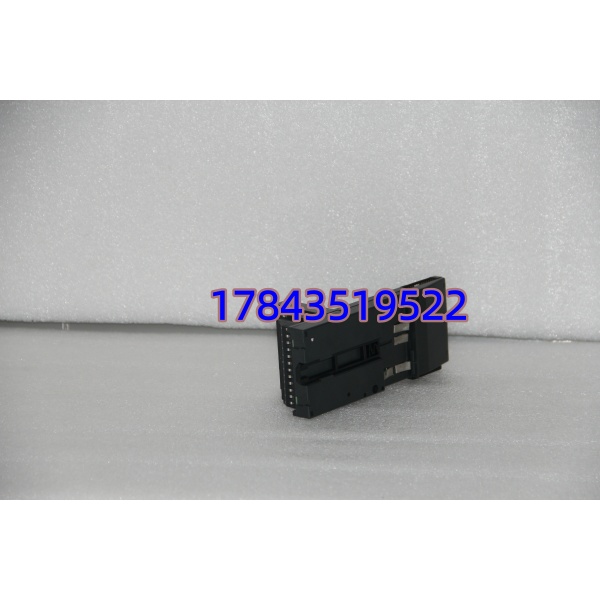

产品详情
· 型号：IC200CHS022
· 品牌：GE Fanuc / Emerson Automation Solutions
· 系列：VersaMax® PLC System — Base Carrier (22-Slot)
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | IC200CHS022 | 无后缀变体，少数渠道标 IC200CHS022A 等同 |
| 制造商 | GE Fanuc → Emerson Automation Solutions | 美国/墨西哥产 |
| 产品类型 | VersaMax PLC Base Carrier / Rack Chassis | 俗称”底版”或”机架” |
| 槽位总数 | 22 Slot | Slot 0 为 CPU/NCP（Network Coprocessor）专用槽；Slot 1–21 为 I/O / 特殊模块 |
| 兼容 CPU | IC200CPU001/002/005 及 IC200CPExx 系列（Profibus/以太网 NCP） | 插 Slot 0 |
| 兼容 I/O 模块 | 全系 IC200AL/IC200MD/IC200UD/IC200MDL/IC200ACC… | 占 Slot 1–21 |
| 背板供电要求 | 由 IC200PWR001/002 电源模块经背板向各槽提供 5VDC（逻辑）及 24VDC（现场侧部分模块） | 总背板电流预算需核算 |
| 最大 I/O 点数 | 取决于模块组合，理论可达 2048 点（VersaMax 系统上限） | 实际受电源负载限制 |
| 总线类型 | VersaMax 专有并行背板总线（模块自动分配 I/O 地址按槽位） | 无需 DIP 开关设址 |
| 安装方式 | 35mm DIN 导轨卡装（EN 50022）或 M4 螺钉面板安装 | 两端带导轨卡扣 |
| 扩展能力 | 可通过 IC200BEM 系列扩展适配器连远程扩展机架（IC200CHS02x 系列） | 非本机架自带功能 |
| 尺寸 (L×W×H) | 约 502 × 106 × 94 mm（19.77″×4.17″×3.7″） | 具体以实物为准 |
| 重量 | ≈1.8–2.2 kg | 不含模块 |
| 工作温度 | 0 ～ +60℃ | IEC 61131-2 工业级 |
| 存储温度 | -40 ～ +85℃ | |
| 湿度 | 5%～95% RH（无冷凝） | |
| 防护等级 | IP20（柜内安装） | |
| 认证 | UL 508 / CSA / CE / FM Class I Div 2 / RoHS | 依批次 |
| 生命周期状态 | Active / Mature（截至 2025 年仍列于 Emerson 可订目录，交期偶有波动） | 建议确认现货 |
| 替代关系 | 可替 IC200CHS021（14槽）做扩容，物理尺寸更长，不可反向用21槽替22槽若模块已占高位槽 |
产品介绍
现场碰过一回——客户产线早年用 IC200CHS021（14槽）塞满，后来加了三块温度模块没地方插，硬是把模拟量拆分到另一台小 PLC 走 Modbus 凑合，结果通讯延迟导致加热区 PID 震荡。直接换 IC200CHS022 后把所有模块（含原 CPU）移过来，地址自动按槽位重映射（Proficy Machine Edition 里刷新硬件配置即可），省掉一堆跳转逻辑。
IC200CHS022 是 GE VersaMax 系统中最大容量的机架，22 个槽位意味着单机架可容纳 1 个 CPU + 21 个 I/O 或特殊功能模块（高速计数、串口、模拟量），适合 I/O 密集的中型产线或需本地集中采集的 MCC 柜。背板自动分配 I/O 地址，换槽不需重拨码——这对维护期间模块移位特别友好。严格来说机架本身无电子元器件（纯背板总线+电源分配），故障率极低，但属于”一次性正确选型”件：买短了日后扩不动，买长了多占柜内空间几十毫米。目前 Emerson 仍将该型号列 Active，国内 MRO 渠道常有全新库存，交期通常 1–2 周，属于 B 类中低消耗备件——除非是单机架关键产线且无冗余 I/O 分散布置，一般不需专设安全库存，随项目采购或按 Min-Max 补 1 件作替换备用即可。我们出货逐台核对 GE 原厂标签、槽位编号印刷清晰，可提供原厂 COC（Certificate of Compliance）复印件。
替换与升级建议
✅ 直接替换
- IC200CHS022 ←→ IC200CHS022（同型号自然互换）
- IC200CHS021（14槽）→ ：可向上替换扩容，物理尺寸更长（约多 18cm），原有模块全部迁移，Slot 编号不变，Proficy ME 刷新硬件配置即认。注意柜内导轨长度与布线余量。
- IC200CHS006（6槽）/ IC200CHS012（12槽）→ ：同理可升，但需确认电源模块（IC200PWR001/002）背板 5V 总电流是否满足新增模块总和（∑I5V≤ 3A typical）。
⚠️ 软件兼容（需改配置）
- 若原系统用 IC200CHS021 并在程序里硬编码了某些 Slot-based 间接寻址（极少但存在老 SFC 程序），换 22 槽机架后 Slot 号不变故通常无需改，但若原程序隐含”最大槽位=14″的范围检查需同步修改。工作量约 15–30 分钟重编译下载。
❌ 硬件不兼容
- Series 90-30（IC693CHS391 等）机架、RX3i（IC695CHSxx）机架 ——背板引脚定义、物理尺寸、模块锁紧机构完全不同，不能混插 VersaMax 模块。
- 不支持安装 Series 90 Micro PLC 或 QuickPanel 直接——仅为 VersaMax 模块专用底版。
