描述
产品详情

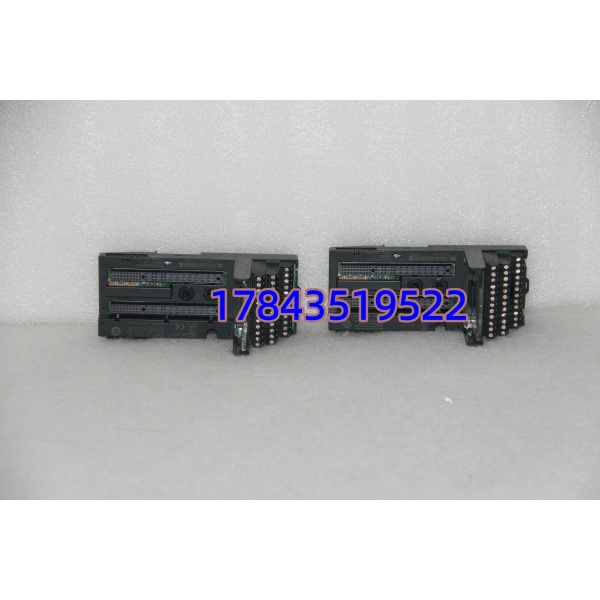

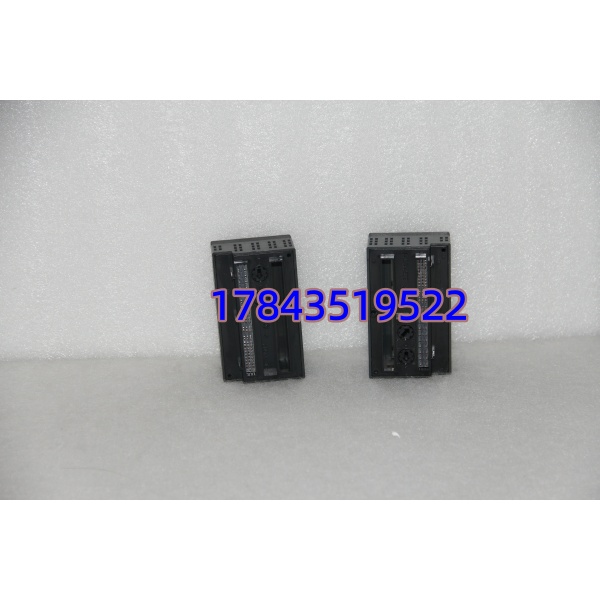

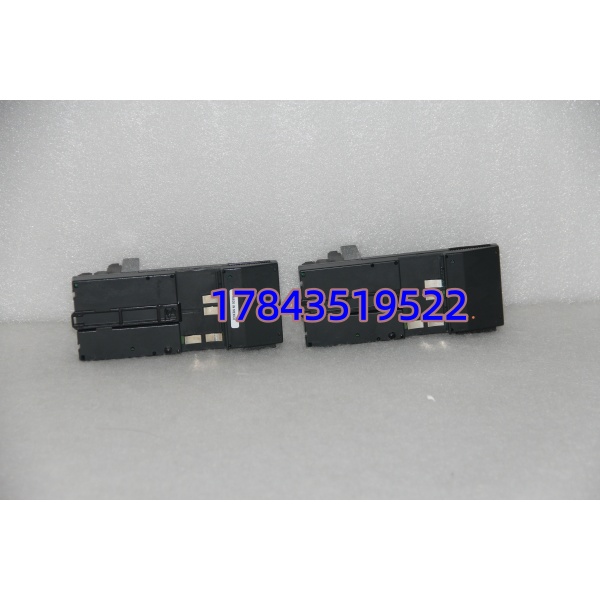

· 型号：IC200ALG320
· 品牌：GE Fanuc（现 Emerson Automation）
· 系列：PACSystems RX3i — IC200 Series Universal I/O
技术参数
| 参数项 | 规格值 |
|---|---|
| 目录号 | IC200ALG320（也称 ALG320） |
| 产品描述 | RX3i Universal Analog Input Module, 4 Channels |
| 适用系统 | GE PACSystems RX3i（须插于 IC200CHS022 / IC200CHS026 等 Universal Base） |
| 输入通道 | 4 路，可独立组态为电压或电流模式（差分或单端参考） |
| 可组态范围 | ±10 V、0–10 V、0–5 V、±20 mA、0–20 mA、4–20 mA |
| A/D 分辨率 | 16 bit（满量程 65535 counts） |
| 精度（25℃） | ±0.1 % FSR 典型；±0.2 % FSR 全温 |
| 输入阻抗 | 电压模式 ≥ 1 MΩ；电流模式 249 Ω（±0.1 %） |
| 更新时间 | 5 ms/通道（缺省），可软件设为 10 / 20 / 40 ms |
| 过压保护 | ±32 V DC 连续（端子对模块地） |
| 通道隔离 | 通道‑背板光隔离；通道间非隔离（共参考点） |
| 背板电源需求 | +5 V DC @ 70 mA（典型），+24 V 外部供传感用电通常引自主底座 |
| LED 指示 | MOD OK（绿）、每个通道状态（绿：正常，红/熄含义见手册） |
| 端子块 | 随底座（IC200CHS022 自带可拆卸端子排），不需另购 TB |
| 编程软件 | Proficy Machine Edition (PME) v5.5 及以上 |
| 工作温度 | 0 … +60 ℃（IEC 60068‑2‑1/‑2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | UL 508 / cULus / CE / FM Class I Div 2 / ABS（部分批次） |
| 兼容老系列 | 可通过 IC200CHS022 底座兼容部分 Series 90‑30 扩展 I/O 接线（见替换说明） |
| 生命周期状态 | Active（RX3i 持续供货，部分 IC200 早期型号 PM410 但 ALG320 目前活跃） |
产品介绍
现场实测发现不少 RX3i 柜子刚投用时 ALG320 读数飘，翻半天是 4–20 mA 回路忘了接外部 24 V 传感电源到底座端子——RX3i 模拟量模块不通过背板给现场变送器配电（与 S7-300 SM331 有源配电型不同），这是最多新手踩的坑。IC200ALG320 本质是 RX3i 通用模拟量输入，4 通道各自软件切换电压/电流，16 bit 分辨率够应付大多数过程量变送器；和老 Series 90‑30 的 IC693ALG390 相比少了隔离（通道间共地）但价格低约 30%，插进 IC200CHS022 底座直接识别无需跳线。
严格来说它只在 RX3i Universal Base（IC200CHS02x 系列）运行，不能直接插 Series 90‑30 CPU 机架（IC693CHS391 等），但 CHS022 可接受 90‑30 扩展 I/O 电缆连接做远程站。目前 GE/Emerson 对 RX3i 部分早期 IC200 型号已发 EOL 通知，ALG320 暂未停产但交期偶有 6–10 周波动——新项目建议指定，老 90‑30 改造迁移到此平台较平滑。不适合高频动态信号捕捉（更新率最块 5 ms）或对通道间隔离有 SIL 要求的场合（应选专用隔离变送器或外置隔离栅）。
替换与升级建议
✅ 直接替换（同规格互换）
- IC200ALG320 不同硬件版本（A/B/C Rev.）互替——插槽兼容，PME 自动识别，无需改组态。确认底座为 IC200CHS022/CHS026 等 Universal Base。
- IC200ALG331（8 通道版本）——插槽同底座但通道数不同，需修改 PME I/O 配置中变量数组（REAL[4]→REAL[8]）并重下载，工程量约 0.5 h。
⚠️ 软件兼容（需改底座/接线或组态）
- IC693ALG390（Series 90‑30 模拟量输入 4 ch）——不能直接插 RX3i 机架，但若原系统用 IC693 扩展机架并通过 IC200CHS022 + Genius Bus 或扩展电缆连接，可在 RX3i 主站下替代为 ALG320 + CHS022 组合，需重新组态硬件并核对接线（90‑30 端子排引脚定义不同，需对照 接线图重排线）。改动量中等，适合 90‑30→RX3i 迁移项目。
- IC200ALG222（2 通道电压专用）/ ALG212（2 通道电流专用）——插槽兼容但通道数/范围不同，需改 I/O 组态及可能重接线，一般不推荐互替除非点数刚好匹配。
❌ 硬件不兼容
- Allen‑Bradley 1756‑IF6I / Siemens 6ES7 331‑x 等异品牌模块——物理尺寸、背板总线、底座完全不同，无法直接替代。保留 RX3i 架构或整柜改平台（成本高，不建议仅因缺货换平台）。
- IC693CPU3xx 本机机架直接插 ALG320——不行，必须 RX3i CPU（IC200CPU001/005 等）或 RX3i 扩展机架。
