描述
产品详情

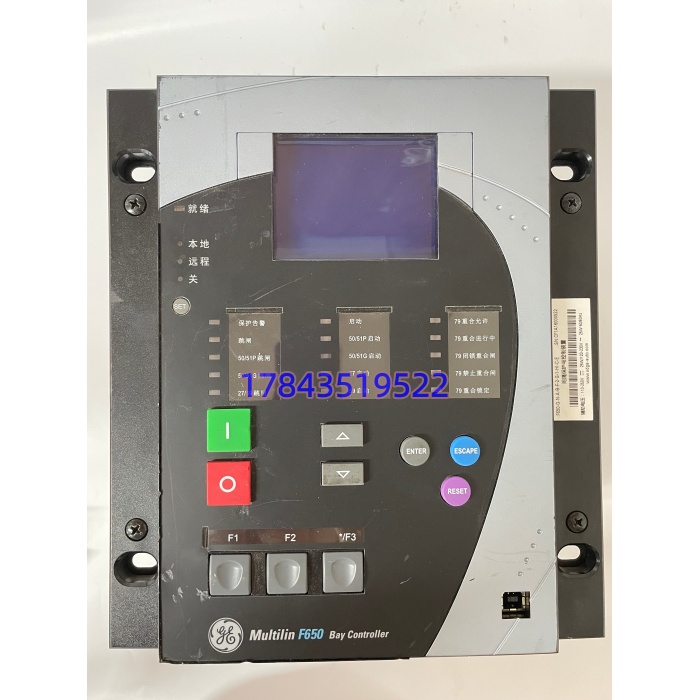

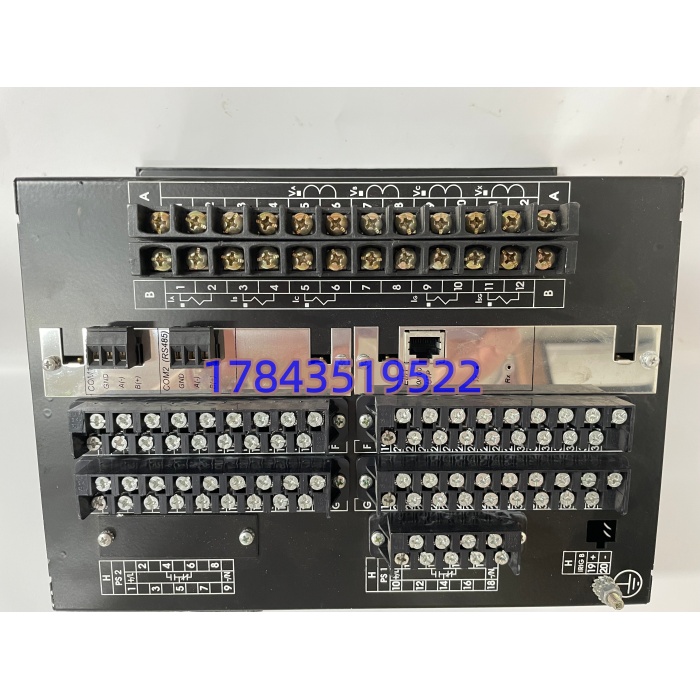

· 型号：F650-G-N-A-B-F-2-G-1-HI-C-E
· 品牌：GE Grid Solutions (现属 Hitachi Energy)
· 系列：Multilin™ F650
规格参数
| 参数项 | 典型值/范围 | 备注/现场注意点 |
|---|---|---|
| 保护对象 | 发电机 (G)、馈线、母联 | “G”后缀锁定了发电机保护应用 |
| 高阻抗接地检测 | 内置 (HI) | 专用于接地变压器经电阻接地的系统 |
| 控制电源 | 88-300V DC / 88-265V AC (B) | 后缀B代表宽范围电源 |
| 通信接口 | 2×10/100M 以太网 (F2) + 2×RS-485 | 支持 PRP/HSR 冗余协议 |
| 通信协议 | IEC 61850 Ed.2, Modbus TCP, DNP3 | 含 GOOSE 和 MMS 服务 |
| 数字量输入 (DI) | 16路 (G1) | 光电隔离，24V-250V自适应 |
| 继电器输出 (DO) | 标准配置 | 具体路数需核对实物，通常6-8路 |
| 工作温度 | -25°C 至 +70°C | 符合工业环境要求 |
| 防护等级 | 前面板 IP20 | 符合 IEEE C37.90 抗扰度标准 |
| 故障录波 | 8通道，采样率≥16点/周波 | 可存储≥64次事件记录 |
产品介绍
你管着发电机的保护，最怕什么？不是故障本身，而是故障来了保护没反应，或者更糟糕——没故障它乱跳。F650-G-N-A-B-F-2-G-1-HI-C-E 这个型号组合，最值钱的地方就在“HI”这两个字母上。在高阻抗接地的工业电网里（比如发电机出口经接地变压器接电阻），单相接地的故障电流可能小到连传统过流保护都看不出来，但绝缘劣化在继续，随时可能发展成相间短路。这块卡内置的高阻抗接地算法，结合零序电压和残余电流的相位分析，能把这种隐蔽故障揪出来。
从供应链角度看，GE 的 F650 系列固件 8.x 和 9.0 版本已经关闭了最后订单窗口，官方推荐升级到固件 9.1。但你手里这个硬件配置（带HI、带F2双网）是实打实的硬通货——换一个同等配置的新型号，成本至少翻倍。保守估计，这块卡的剩余生命周期还能支撑 5-8 年，前提是备好库存。
应用场景与库存策略
发电机的非计划停机，代价不是修卡的钱，是电网考核的电费损失和重新并网的时间成本。采购周期现在不稳定：官方已停产固件旧版本的整机，市面货源以拆机良品和库存为主，急用时可能等上 4-8 周。
典型场景与备货建议
- 自备电厂 – 发电机出口保护：孤岛运行再并网时需要同步检查功能，这块卡内置了双端电压幅值、频率和相角差比对，确保并网操作安全。库存策略：每台发电机组对应控制柜里锁 1 块冷备件，不上架，每年做一次带载模拟测试。
- 化工厂 – 热电联产机组：电网波动大，负序分量可能偏高。F650 的负序过流保护能防止发电机转子过热。库存策略：2 台机组共享 1 块备卡，放在现场备件柜，定期轮换插到测试机架上跑 72 小时。
- 数据中心 – 备用柴油发电机组：平时不动作，但市电失电时必须可靠投入。这种应用下，卡的电路部分老化比机械触点更值得关注——电解电容有寿命。库存策略：每 5 年主动更换一次备卡，旧卡送修作为轮换件。
真实案例（讲故事）
背景：华南某工业园区自备电厂，2 台 15MW 汽轮发电机组，DCS 系统用了 6 块 F650 系列继电器做发电机和馈线保护。
危机：一个雷雨夜，1 号机组报“定子接地”报警，但运行人员检查参数觉得像是误报（电流确实不大），没敢动。两小时后，接地故障发展成相间短路，发电机差动保护动作跳闸。事后查原因：那块 的 HI 高阻抗接地功能被前任工程师在定值里给屏蔽了（因为看着总报“接地告警”嫌烦）。
紧急调货：现场没有备卡。从兄弟电厂借了一块不带 HI 功能的通用型 临时顶上，但那个型号不支持高阻抗接地算法——也就是说，同样的故障再来一次，仍然保护不了。后来从上海一家现货商加急调了同型号的拆机件，3 天到货，花费 8500 元（正常渠道价 5500 左右）。
库存策略反思：从那以后，他们每台机组配 1 块完全同型号的备卡，并且在每次大修时把备卡插上去跑满 168 小时，确认所有保护功能（尤其是 HI 算法）正常再换下来。
