产品详情

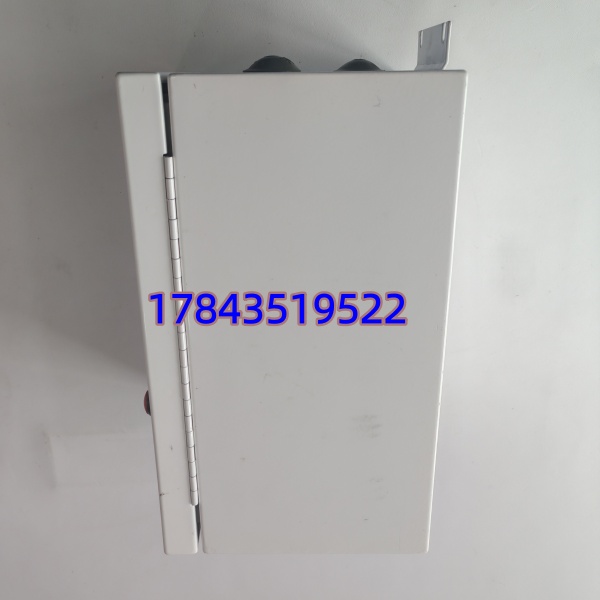

· 型号：Hydran H201Ci-1（主机，通常含安装法兰/阀适配组件）
· 品牌：GE Energy / GE Multilin（Transformer Monitoring）
· 系列：Hydran H201Ci — Continuous DGA Monitor（Cellulose Transformer Application）
规格参数
- 产品型号：Hydran H201Ci（订货后缀 -1 通常表示电源/安装配置，如 100–240VAC + 标准安装法兰，以原厂 Ordering Code 为准）
- 检测气体：氢气（H₂）为主，可选 CO/CH₄/C₂H₂ 组合版（H201Ti 高级版），H201Ci 标准版专注 H₂+微水
- H₂ 测量范围：50 ppm ～ 2000 ppm（典型，报警设定点通常 100–150 ppm 初警、200–300 ppm 告警，依用户规程）
- 微水(可选)：Relative Saturation % 或 ppm in oil（依选配传感器），需确认您 -1 后缀是否含 μH₂O 功能
- 油温检测：内置 Pt100 或 NTC，显示油温用于饱和度修正
- 采样方式：内置微型循环泵（部分版为被动扩散膜，H201Ci 通常带主动泵循环），通过球阀与变压器本体连通
- 响应时间(T₉₀)：典型 4–8 小时（膜渗透平衡时间，新装或补气后需此时间稳定）
- 报警输出：4路可编程 SPDT 继电器（H₂ Alert / Danger / Fault / System OK 等逻辑组合），5A@250VAC
- 模拟量输出：2～4路 4–20mA 隔离（可映射 H₂ / 温度 / 微水等）
- 通信接口：RS-485 Modbus RTU（标准），部分版可选 Ethernet（需确认后缀），USB 用于本地下载/维护
- 显示：彩色图形 LCD（Ci 版特征），就地显示 H₂ ppm / 温度 / 趋势棒图 / 报警状态
- 供电：100–240 VAC 50/60Hz 或 24VDC（依具体后缀，-1 多指 100–240VAC 版），典型功耗 < 20W（含泵）

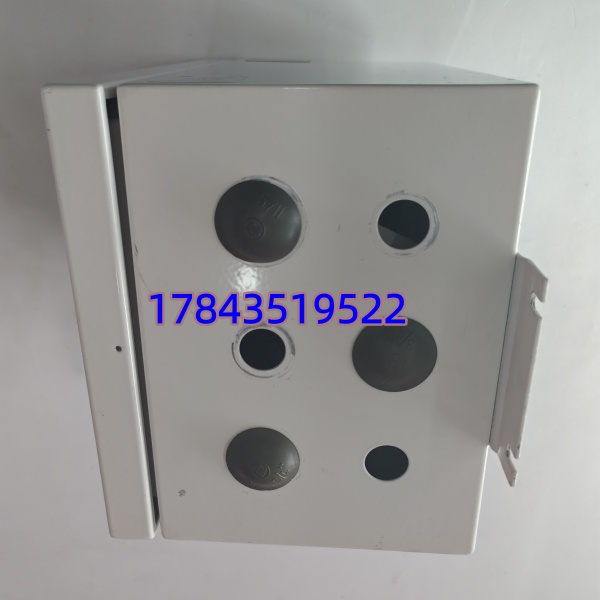

- 安装方式：壁挂 NEMA 4X 箱体或直接油箱侧阀安装（需配隔离阀及取样管），配 1″ NPT / DN25 法兰适配器
- 工作温度：-40℃ ～ +70℃（电子单元），油样入口温度 -20℃～+105℃
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH（无冷凝）
- 认证：CE、cULus、IEC 61010-1、IEEE C57.104指导符合（作为辅助监测手段）
- 生命周期状态：H201 系列已逐步被 Hydran M2 / iHydran 替代，H201Ci 进入 Legacy Support，全新原厂整机难订，关键消耗件（传感器膜、泵、过滤器）仍可通过服务包采购
产品介绍
（切入策略：E 维护者视角）
H201Ci 最大优点是”装上去基本不用管”——它不像实验室 DGA 要取油样，靠渗透膜连续测 H₂，特别适合无人值守站做变压器早期预警。但在现场碰过两次坑：一是新换传感膜后忘了做 Zero Calibration 导致 H₂ 读数漂移虚高触发误报；二是微型循环泵因油中微水结胶停转，屏幕报”Flow Fault”但 H₂ 值看似正常（实际已停滞）。严格来说 H201Ci 只测 H₂（及选配微水），不能替代定期全套 DGA 色谱分析（C₂H₂/CH₄/CO/CO₂ 仍需实验室），它是筛选工具不是全分析——这点常在 audit 时被误解。[请以原厂手册为准]
从备件管理看整机不用囤（太贵且占资金），但建议按站点数做 消耗品/SRU（Shop Replaceable Unit）策略：备传感器更换包（膜+密封圈）、泵组件、过滤器及通信板——这些才是真正影响可用性的易损件，且 GE 仍提供 Service Kit。
应用场景与库存策略
主变（110kV～500kV）及高价值整流变、电抗器上装 H201Ci 做早期过热/放电预警。它不是保护跳闸设备（不进 SIS），属状态检修(CBM)资产——坏了不停车但丧失早期故障捕捉能力，易被忽略直到定检发现数据长期 flatline。
- 220kV/500kV 变电站主变 DGA 监测——H₂ + 微水连续监测 → 非它不可因需专配渗透膜及泵阀 → 建议 不备整机，改备：
- Hydran H201 传感器更换包（膜+O-ring，P/N 通常含 HK-SENSOR-KIT）
- 微型循环泵组件（HK-PUMP-KIT）
- 过滤器滤芯（HK-FILTER-KIT）
- 按运行台数 10–20% 备消耗件或区域共享池，每年入冬前查泵运转音
- 老厂 H201Ci 延寿（>10 年）——注意膜寿命典型 5 年需定期更换；若显示 “Sensor Degraded” 或零点漂 >±30ppm 先换膜校零，无效再考虑整机上电测试备用机（二手 NOS 极少且贵）。
- 新建项目——新选型建议询 GE Hydran M2 或 iHydran（嵌入式），支持更多气体及 IEC 61850，避免新建即锁死 legacy 耗材。
真实案例：某 500kV 变 #1 主变 H201Ci 运行第 7 年微型泵卡死，H₂ 读数冻结在 86ppm 三个月未被注意（定检时才发现 Flow LED 不闪）。因无备泵包，等原厂发 Service Kit 12 天，期间主变失去 DGA 预警覆盖。事后按全网 9 台 H201Ci 统一申购 2 套 Pump+Filter+Sensor Kit 做中心库周转备件——每套约整机价的 8%，却保住全部装置 DGA 可用性。
