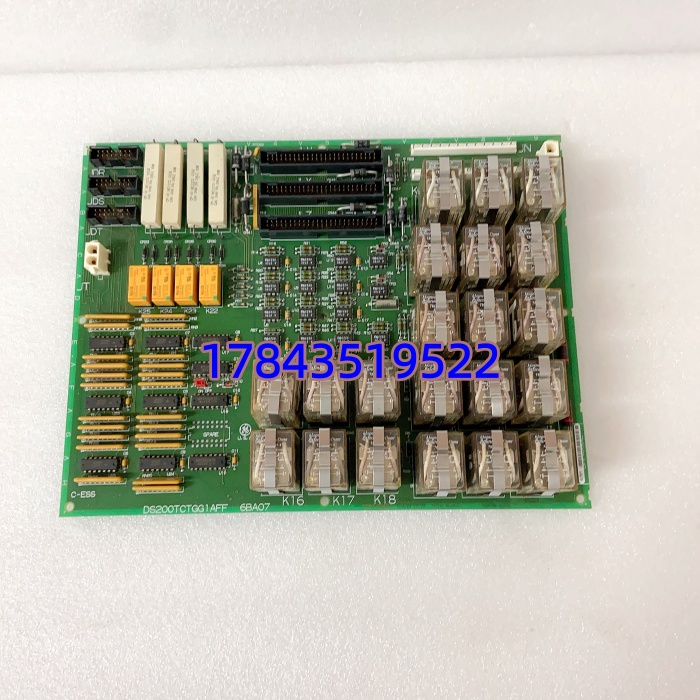

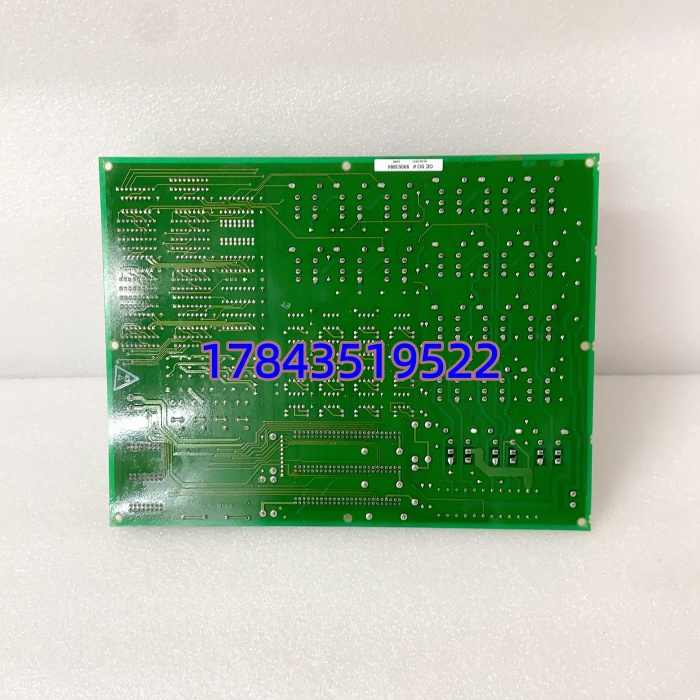

· 型号：DS200TCTGG1AFF（GE Mark V TCTG Simplex Trip Board）
· 品牌：GE（General Electric）
· 系列：Speedtronic Mark V — DS200 系列 I/O Core 组件
规格参数
- 产品型号：DS200TCTGG1AFF，后缀 AFF 表示硬件修订及连接器配置（TCTG 类型）
- 所属系统：GE Speedtronic Mark V 燃气轮机/蒸汽轮机控制系统，安装于保护核（Protection Core）I/O 机架
- 板卡类型：Simplex Trip Board（TCTG—Trip Contact / Turbine Control Terminal Board），单工配置（非 TMR 三重化，通常三台 Mark V 各配一块形成三取二表决）
- 继电器配置：板载 21 只插入式电磁继电器（标识 K1~K21，典型为 Potter & Brumfield 类 24VDC 线圈），用于驱动外部跳闸电磁阀、断路器脱扣线圈或报警触点
- 信号接口：3×50-pin 垂直连接器（JLY/JLX/JLZ）与 Mark V 核心板（TCQC/SDCC 等）通信及接收跳闸命令；2×12-pin 连接器（JN/JM）用于特定现场信号或外部反馈
- 线圈供电：由 Mark V 机架背板提供 24VDC（典型），继电器触点侧可切换现场 125VDC 或 240VAC 跳闸回路（依柜内接线），需核对原柜原理图
- 配置方式：板载 DIP 开关及跳线设置定义速度传感器灵敏度、trip 逻辑极性等（更换时需与原板完全一致）
- 指示灯：板载 LED 指示电源（PWR）及部分状态/测试模式（依固件版本），跳闸测试按钮通常位于面板
- 物理尺寸：约 165×115 mm（标准 DS200 板型），重约 0.4~0.5 kg（含继电器）
- 工作环境：0～+55℃ 工作（部分资料标 0~+70℃ 柜内），湿度 5%~95% 非凝露，符合 GE Mark V 抗震/EMC 规范
- 安装方式：通过尼龙/金属支柱固定于 Mark V 控制柜 I/O 架，50-pin 扁平电缆连接核心处理板
- 兼容注意：仅用于 Mark V，不直接用于 Mark VI/VIe（Mark VI 用 TBCI/TBQC 等不同架构）
- 停产状态：DS200 系列已 EOL，市面以 NOS（全新闲置）或拆机测试良品流通，部分可被 DS215TCEB 替代但需系统确认兼容性
产品介绍
DS200TCTGG1AFF 是 GE Mark V 燃机控制系统的 Simplex Trip 板（TCTG），一头接 Mark V 保护核逻辑，一头驱动 21 只继电器去跳现场跳闸电磁阀或断路器。三台 Mark V 控制器通常各装一块，组成三取二（2oo3）表决——任一块故障不导致误跳闸，两块一致才动作。它是机组 ETS（紧急跳闸系统）的最后一环硬件执行者，可靠性比普通 DI/DO 卡苛刻得多。
坦白讲，这板子最常见的故障模式不是整体坏，而是个别插入式继电器触点氧化或线圈老化导致某路跳闸回路拒动或误闭合。换整板前可以先查继电器，有动手能力可单独更换同型号继电器。但整板更换时特别注意——跳线/DIP 开关设置必须和新板完全一致，我曾见过换板后跳线默认位置不对导致超速保护被屏蔽，这是要命的事。
应用场景与行业案例
我在现场遇过 Mark V 报”Trip Circuit Open”报警，查下来是 TCTG 板上 K 继电器触点阻值变大（>50Ω），柜子年检时未做跳闸回路阻抗测试。这种板子出问题，轻则报警让人睡不着觉，重则真正超速时跳闸回路拒动——所以电厂一般要求每大修周期做跳闸回路电阻测试，备件必留。
典型场景：
- 9F/9E/Frame 6 燃气轮机 Mark V 控制柜：三台 Mark V 各配 DS200TCTGG1AFF 作保护核 Simplex Trip，处理超速/振动/排气超温跳闸输出至液压跳闸阀或 ETS 电磁阀。
- 燃煤/联合循环电厂蒸汽轮机 ETS：配合 Mark V 系统采集 TSIs 信号，TCTG 执行 AST（Accelerated Shutdown Trip）电磁阀驱动。
- 炼化厂燃气压缩机组 Mark V 改造项目：老 Westinghouse/Bently 系统退役换 Mark V，TCTG 板对接新跳闸回路。
- 水电/地热电站小型 Mark V 机组保护：低速机也用同类架构，注意继电器触点容量匹配现场跳闸线圈电流。
真实案例：沿海某 9E 燃机联合循环电厂，#2 机 Mark V 三控柜中间柜（B 核）报”TCTG Self-Test Fail”，复位后偶尔复现。开柜看 DS200TCTGG1AFF——一只 K 继电器吸合声明显比其他弱，轻敲后自检通过但运行两天再报。调库存拆机良品（同 AFF rev），先拍照记录所有跳线位置，断电拔旧插新，严格按原跳线复原，插 50-pin 缆确认锁紧。上电自检 PASS，做柜内 Trip Test 三路电磁阀均正常动作。保护专工说”这板子跳线不对比不装还危险，以后换板必须先抄跳线图存档”。
