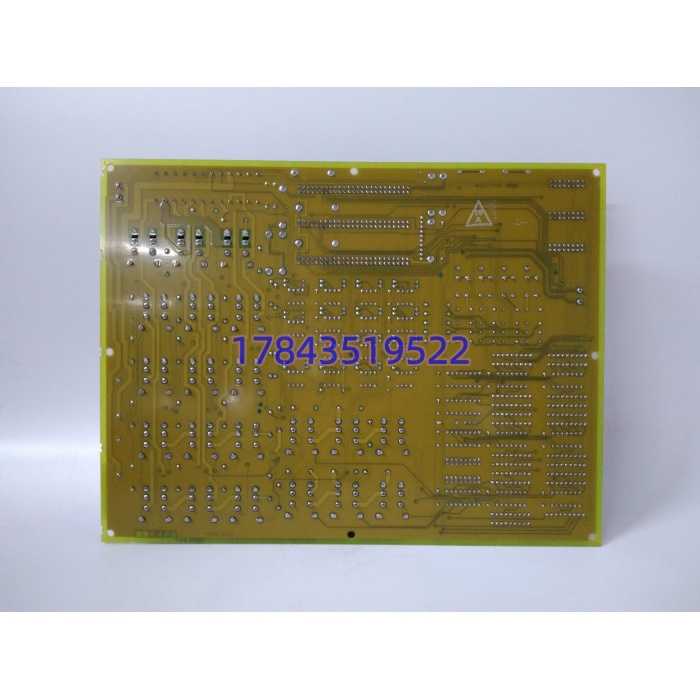

产品详情
· 型号：DS200TCTGG1AFF
· 品牌：GE（General Electric）
· 系列：Speedtronic Mark V（TCTG 类）
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 单工跳闸板（Simplex Trip Board，TCTG 类） |
| 适用系统 | GE Speedtronic Mark V 燃机/汽机控制（DS200 核心机架） |
| 逻辑供电 | 24 V DC（背板供，典型 10 mA 级逻辑电流，继电器线圈由板内 DC/DC 升压驱动） |

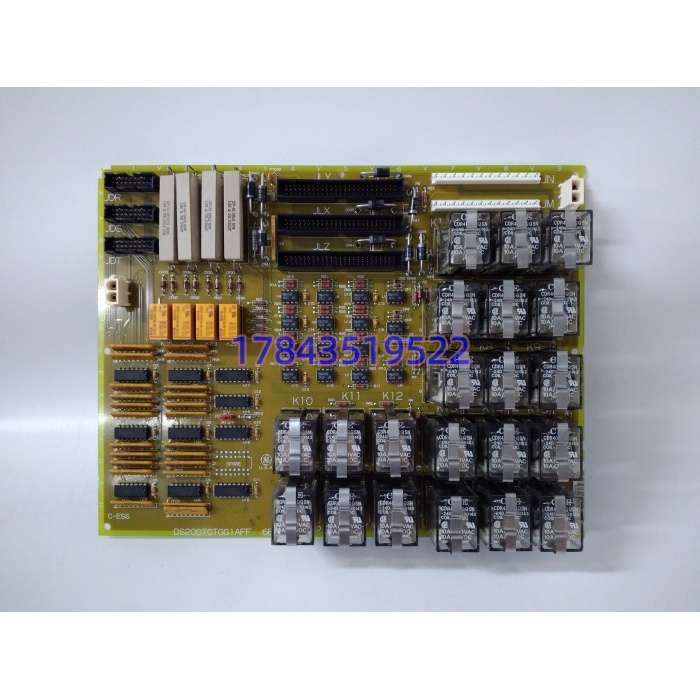

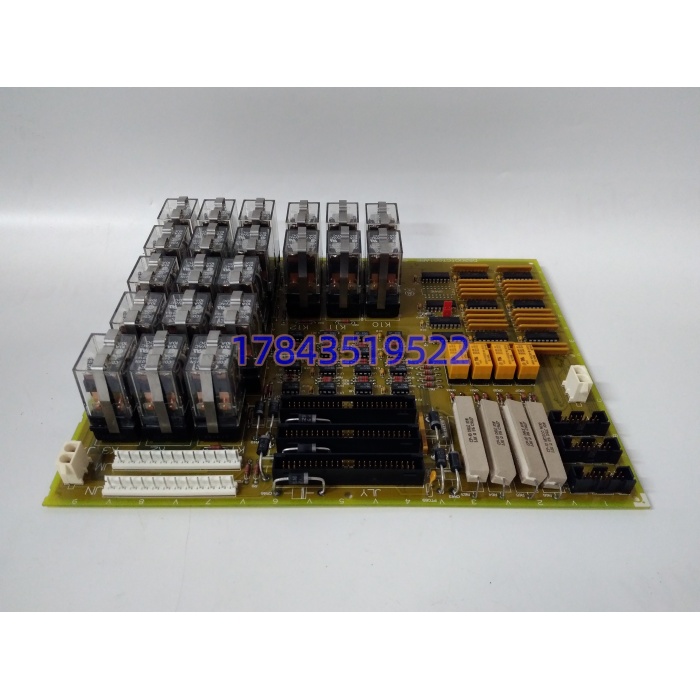

| 继电器配置 | 21 个插入式机电继电器，编号 K1–K21，金属带压固，可单只更换 |
| 继电器能力 | 高分断触点（具体 A/V 额定以原厂手册为准，渠道页口径不一，勿盲信） |
| 50 针连接器 | JLY、JLX、JLZ 各 1（总线/核心间信号） |
| 12 针连接器 | JN、JM 各 1（特定控制/反馈信号） |
| 跳闸逻辑 | 接收核心板（如 SDC/SDCC）指令，执行 2oo3 或 1oo2 硬接线投票后的最终驱动 |
| 工作温度 | -40 至 +85 ℃（工业宽温，非控制室级） |
| 湿度 | 0–95% RH 无凝露 |
| 振动/冲击 | 0.3 g RMS（20–2000 Hz）/ 15 g 峰值 11 ms（据同系渠道 datasheet） |
| 涂层工艺 | PCB 三防漆（防潮/盐雾/粉尘），适应机旁柜环境 |
| 物理尺寸 | 约 300 × 200 × 100 mm（以实物为准） |
| 重量 | 约 1 kg |
| 安装方式 | Mark V 核心机架插槽，螺钉+导轨复合固定 |
| 停产状态 | 原厂已停产，市面为 NEW SURPLUS / 拆机 / 翻新三类流通 |
| 同族参照 | DS215TCEB 等为后续参考件但不向下兼容，换型需评估整个 I/O Core（请以原厂手册为准） |
产品介绍
从维护者视角看，这块板是 Mark V 柜里”平时没人理、出事全靠它”的典型。某个 9E 燃机项目里碰过：机组超速试验时主保护动作，HMI 上显示 Trip 已发，但现场燃料截止阀没全关——查下来是 TCTG 上 K7 继电器触点碳化，吸合了但导通电阻 40 Ω，电磁阀端电压被拉到临界。这种毛病不上线测带载根本看不出来，灯全绿。
严格来说，DS200TCTGG1AFF 只在 Mark V 的 TMR（三模冗余）或 Simplex 架构下按原厂《Mark V Turbine Trip Board Manual》里的线缆表接线才有效；AFF 这个尾标锁定了继电器排布和 JLY/JLX/JLZ 的针脚定义，拿早代 AAB 或 AFB 混插，2oo3 投票链会错接成 1oo1，SIL 审计直接判不符合。采购端别把它当普通 I/O 板——它不跑 PID，不采模拟量（那些是 TCQA 的事），它就是纯硬跳闸执行级，缺一块，ETS 最后一道闸就没了。TCO 算下来，单工配置留 1 张冷备、TMR 配置按机架数 1:1 留冷备，远比停机一次损失小。
应用场景与库存策略
Mark V 跳闸板的痛点很硬：它不常坏，可一旦继电器触点老化或 JLY 针脚氧化，表现是”该跳没跳全”或”误跳”，前者要命后者要钱。原厂停产后交期概念归零，全靠渠道商翻 2000 年代尾单，AFF 尾标成对更难凑。
- 重型燃机（7FA/9E/9F）燃料控制：TCTG 驱动截止阀/导叶电磁阀，非它不可（Mark V 原生执行级唯一），TMR 机架建议 A 类，每机架备 1 张冷备。
- 汽机 ETS 改造存量站：老 Mark V 未换代，建议按剩余寿命 5–8 年做 Last-time-buy，继电器可单独备 10–20 只同型号（如 Omron G6B 类替代需原厂对照）。
- 海上平台驱动透平：机旁高温高振，继电器老化快，建议供应商代管 1 张保税 + 现场 1 张冷备。
- 备件翻新项目：拆机板回流时，必须做 21 路继电器带载通断 + 50 针绝缘测试，别凭”灯亮”收货。
- 改造升级边界：若整体迁 Mark VIe，这块板自然淘汰；但只改 HMI 不改控制机架的项目，必须继续备原型号，别听集成商”用 DS215 顶”——不兼容。
真实案例：某自备电厂 9E 燃机，年度超速保护试验发现三取二里有一路电磁阀迟滞 800 ms。拆 TCTG 下来测，K12 继电器吸合时间从标称 12 ms 退化到 220 ms，触点阻值飘。备件柜里压根没 DS200TCTGG1AFF，只有一张 AAB 尾标的早代板，插上去 Mark V 诊断报”Trip Board Revision Mismatch”，2oo3 自检不过，机组锁缸 36 小时。后来从新加坡渠道空运一张 AFF 同尾标，到货即插即同步。那 36 小时自备电缺口按网电替代算，够买半柜 AFF。之后该厂把”尾标一致性”写进备件验收硬条款，继电器也单列 BOM 行。
