描述
产品详情

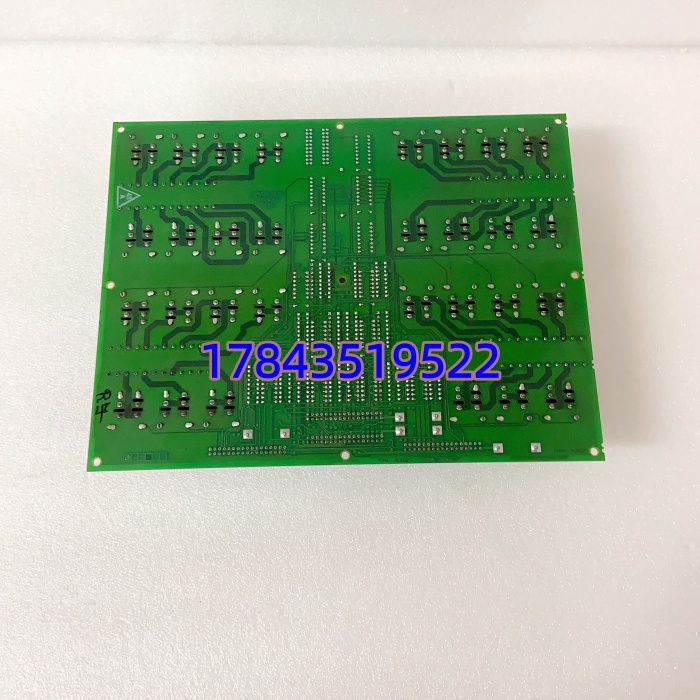

· 型号：DS200TCRAG1ACC
· 品牌：GE (General Electric)
· 系列：Speedtronic Mark V / DS200 — TCRA Relay Output Core Board (G1A Revision, Config Code CC)
规格参数
- 产品定位：Mark V 系统 I/O Core 机架内继电器输出核心板，接收 TCQA/TCQC 数字输出卡指令，驱动板载继电器，通过扁平电缆连接外部 TBRG 继电器终端板（最终驱动现场跳闸电磁阀/接触器/报警灯）

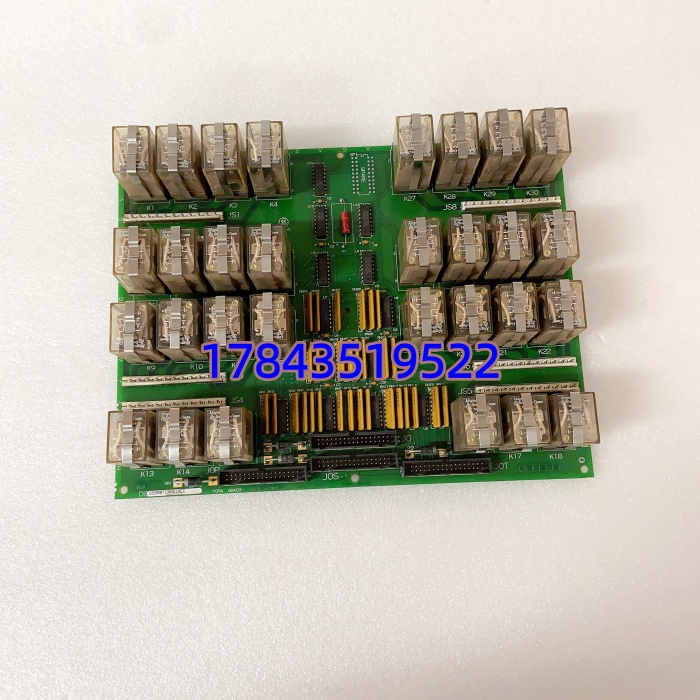

- 继电器数量：30 只插拔式小型电磁继电器，通常为 SPDT（Form C），单只可独立更换
- 继电器线圈：标称 +24 V DC，由 Mark V 核心背板或 JS 连接器供给，典型单线圈功耗需核对手册
- 触点额定值（板载继电器）：典型 2 A @ 250 V AC / 30 V DC 阻性负载（部分资料标 0.5A 或 5A 视继电器选型，最终负载能力取决于外部 TBRG 终端板大功率继电器）
- 连接器配置：4× 34-pin (JOR/JOS/JOT/JO) 输出至 TBRG 终端板；4× 12-pin (JS3/JS4/JS5/JS6) 线圈供电/状态反馈/配置（具体引脚定义依 CC 后缀配置不同）
- 电气隔离：继电器线圈侧（控制）与触点侧（现场）隔离 ≥1500 Vrms，通道-背板隔离保护 VME 核心
- 状态指示：板载 PWR / RUN / ERR LED，部分版本每组继电器带独立 LED 指示励磁状态
- 硬件版本：G1A PCB revision，ACC = 特定应用配置代码（CC suffix 定义继电器类型分配、端子映射、默认功能——如跳闸通道 1-5 / 保护跳闸 6-15 / 报警 16-30）
- 安装位置：Mark V 控制核心机架（R/S/T 各配一块），插于指定 I/O Core 槽位，通过 ribbon cable 连 DS200TBRG 系列终端板
- 工作环境：0 ~ +55℃ 或 -40 ~ +70℃ 依涂层版本（需核对原厂手册），5~95% RH 无凝露，IP20（板卡级）
- 机械：标准 VME/Eurocard 格式，约 216×191 mm，净重 ≈1.0–1.4 kg
- 认证：UL / CSA / CE（依生产批次），符合 IEEE/ANSI电站控制设备相关标准
产品介绍
DS200TCRAG1ACC 是 GE Mark V 燃机/汽机控制系统的继电器输出核心板（业内叫 TCRA 板）。它不直拖现场大负载，而是把控制器发来的 TTL/逻辑信号变成继电器线圈励磁，再通过扁平电缆驱动柜内 TBRG 终端板上的大功率继电器——最终去拉跳闸电磁阀、燃料关断阀、报警喇叭或辅机接触器。板上有 30 个插拔式 SPDT 继电器，单只坏了抽出换新的就行，不用动整个板卡。
坦白讲，这块板在 Mark V TMR 架构里很关键。紧急停机（Emergency Trip）、保护跳闸（Protective Trip）、系统报警全走它。CC 后缀代表出厂时固化了特定继电器功能分配和引脚映射，换备件时后缀必须一致——拿 DS200TCRAG1A 裸板替代得确认继电器规格和 JS/JO 跳线完全一致，否则跳闸逻辑可能对不上。有一点要注意：板载是小信号继电器，真正带大负载的是 TBRG 终端板上的功率继电器，别搞混两者容量。
应用场景与行业案例
痛点切入：
我在现场见过 9F 燃机 Mark V 报”Trip Relay Failed”—查下来是 TCRA 板上一只继电器触点氧化阻值变大，TMR 2oo3 表决时被判不一致导致虚假跳闸。这种板卡运行十五六年后继电器机械疲劳或触点氧化是高概率故障，没有预警只有自检报警或误动，必须备件待命。
典型场景：
- 燃气/蒸汽轮机电厂 — Mark V TMR 系统紧急停机(ETS)、燃料阀关闭、润滑油泵启动命令的最终继电器执行层
- 联合循环电厂 — 与 TBRG 终端板配合驱动遮断电磁阀、主汽门试验、火灾报警继电器组
- 大型炼化 — 透平压缩机组 Mark V 控制柜内跳闸/报警输出分配，非它不可（Mark V 专有架构）
- 老机组延寿改造 — 原装 TCRA 板老化需同型号替换维持 TMR 逻辑不变，避免重新组态
真实案例：
南方某 9E 燃机电厂 #2 机 Mark V 控制柜年检时发现 R 核心 TCRA 板（DS200TCRAG1ACC）ERR LED 偶尔点亮，Diagnostic 报”Relay #8 Coil Open”。查历史该板投运 17 年未换。库房有一块测试合格的拆机件（同 G1A CC 后缀，Firmware/Config 匹配——TCRA 无 FW 但 Config Code 须一致）。申请短暂控制权切换（TMR 架构下单核心可离线短时用 S/T 维持），拔出旧板、插新板、恢复—开机自检 PASS，继电器 LED 全亮正常，Trip Logic Test 通过。有一点要注意：换完务必在 Mark V 诊断画面对每块继电器做 Manual Pick/Drop 测试，确认 TBRG 终端板对应大功率继电器同步动作，别只看 TCRA LED 亮就以为 OK。
