描述
产品详情

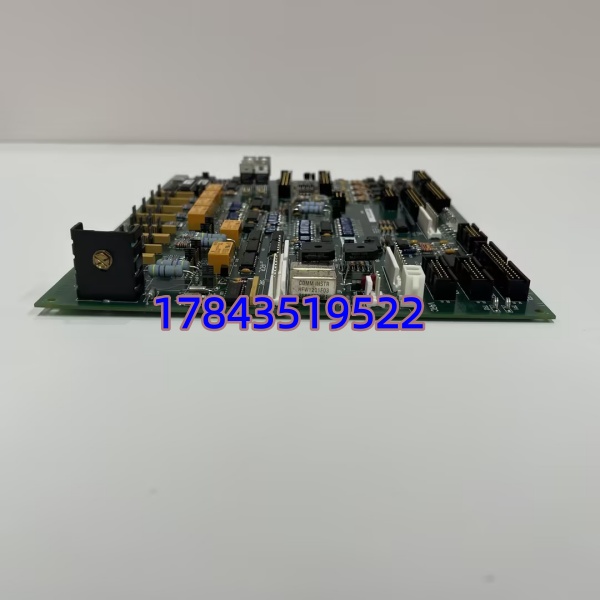

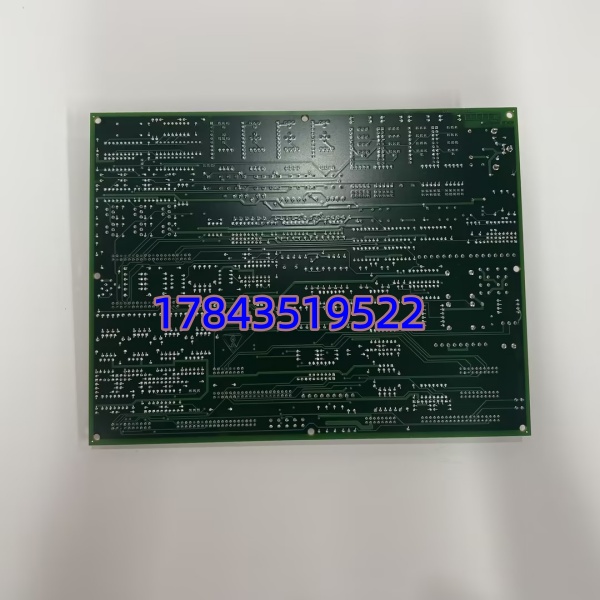

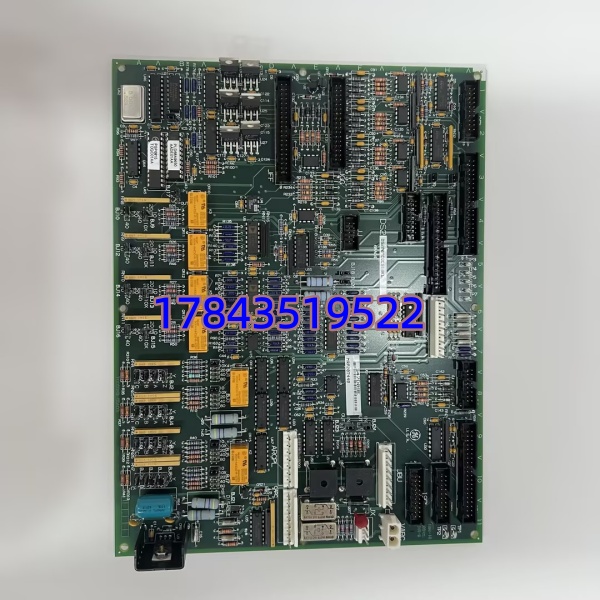

· 型号：DS200TCQCG1AJD
· 品牌：General Electric（GE Speedtronic Mark V）
· 系列：DS200 — TCQC (Contact & Analog I/O Processing Card)，适配 Mark V R/S/T 三系 I/O 机架
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | DS200TCQCG1AJD（Mark V TCQC I/O Processing Board — Contact In + Analog Conditioning） |
| 制造商 | General Electric（GE Vernova — 原 GE Industrial / Power Systems） |
| 适用系统 | GE Speedtronic Mark V 燃气轮机(LM)、蒸汽轮机(ST)、部分配套控制柜 — 插 I/O 机架 Slot（通常紧随 TCQA/TCQE 或作主 I/O 处理卡之一，依 R/S/T 配置） |
| 模块类型 | TCQC — Contact Input / Analog Signal Conditioning & Processing Card for Mark V TMR I/O Rack |
| 输入信号（典型配置） | 16–32 点 Dry Contact 或 24VDC 有源 DI（经光耦隔离，外部需助触发电阻/配 FSA 配电），部分通道复用 LVDT 反馈差分输入 |
| 模拟量处理 | 接受 FSA 板调理后 ±10V 模拟信号（励磁电流/电压、LVDT 位置反馈等），缓冲放大送 A/D 或内部比较器做越限检测（依具体 TCQC SW Config） |
| 输出功能 | 内部线圈驱动（控制柜内 DO 继电器激磁信号经背板送 3500/32 类继电器模块或柜内 DO Relay Board），不直接驱动现场负载 |
| 隔离 | DI 通道-背板 光耦隔离 ≥1500 VAC；模拟输入经仪放/差分隔离；通道组间部分隔离依 HW Rev |
| 与主机通信 | 经 Mark V I/O 背板（VME-based proprietary bus）与主 Processor（如 VCMI / VCMO）通信，参与 TMR 三取二表决（R/S/T 各读同名信号比对） |
| LED 指示 | PWR（电源）、RUN/ACTIVE（运行）、ERR/FAULT（配置/自诊故障），部分版本每通道组有状态 LED |
| 配置/自诊断 | 板上 Watchdog、上电 RAM/ROM 校验、通道开路/短路自测；结果送主处理器报 Diagnostic Alarm |
| 跳线/DIP | 少数版本带 Jumper 选 DI 上拉源（内部 5V/外部 24V 经 FSA）或模拟输入范围——更换按原柜图核对重设 |
| 背板供电 | Mark V I/O 机架背板 5 VDC（逻辑）+ 部分版本需 ±15 VDC（模拟段），典型功耗 ≤6 W |
| PCB 涂层 | Conformal Coating（G1AJD 中 “A”=Coating — ISA S71.04 G3 防腐），海边/高湿环境勿用无涂层版降配 |
| 安装方式 | Mark V I/O 机架槽位（标准 VME 单槽 6U），与 VCMI/VCMO/TCQA/TCQE/FSA 等同柜 |
| 物理尺寸 | 约 340×130×25 mm（13.4×5.1×1.0 in），≈0.5–0.7 kg |
| 工作环境 | -30℃～+65℃（贮存 -40℃～+85℃），5%–95% RH 非凝露，IEC 60068-2-6 振动 1g |
| 认证 | CE、cULus（依批次）、符合 IEEE/ANSI C37.90 浪涌 |
| 生命周期状态 | Obsolete / Legacy — GE Mark V DS200 系列全线 EOL，新原包基本绝迹，二手 NOS/Refurb 为主，要求匹配 HW Rev(AJD)尽量一致 |
产品介绍
在某 9F 燃机碰过——Mark V 柜 R 系报”DI Channel 07–12 Mismatch R/S/T”，S/T 系读数一致 R 系恒 0，查外部干触点正常、FSA 配电 24V OK，拔 TCQC 板重插短暂恢复——判定板上光耦输入级某组供电旁路电阻老化致该组 8 点 DI 内部上拉不足（运行 15 年）。换 DS200TCQCG1AJD 后三系表决恢复正常。这块卡在 Mark V I/O 架里就是”接触感知+模拟缓冲”：把现场开关量（阀门限位、泵运行反馈、急停按钮）和少量模拟量（LVDT/励磁反馈调理后)吃进来经光隔送主处理器做 TMR 表决——它单个通道坏通常系统可容错（三取二降为二取二告警），但整板故障会使该槽位所有关联 DI/AI 丢失，可能引发”Process I/O Loss — Rack Trip”若三系中两系同槽位板同时坏或单系该槽全丢致表决失败。
严格来说 G1AJD 中 AJD 含涂层(A)、硬件选项(J)、PCB Rev(D)——换新建议同完整型号 DS200TCQCG1AJD或确认向上兼容（通常同 TCQC G1 版可互换但需 Rack Config Software 重认模块类型）。从 ABC 法看属 A 类（I/O 入口），按 Mark V I/O 槽位数（通常每系 2–4 块 TCQA/TCQC/TCQE 组合）向上取整 N+1 冷备，注意与现网 HW Rev 尽量一致防”Module Type Mismatch”。
应用场景与库存策略
DS200TCQCG1AJD 装在 Mark V I/O 机架——故障→该槽位 DI/部分 AI 信号丢失→TMR 表决降冗余或（极端多槽同时受影响）保护链报警/跳闸。GE 原厂 EOL，新件无货，二手 NOS 少，光耦老化（DI 常通/常断）和模拟缓冲运放漂移是主要隐患。
- 9F/7EA/6B 燃机 Mark V I/O 机架（R/S/T 各配 TCQC+TCQA+TCQE+FSA） — 唯一 DI/部分模拟量入口，非它不可因 TMR 背板唯一 → 建议按 I/O 槽位占用数（通常每系 1 块 TCQC）向上取整，每套装置备至少 1 块冷件（同 DS200TCQCG1AJD），多套同类可共享 1 件周转但须确认 Rev 兼容
- 老厂蒸汽轮机 Mark V 改型（TCQA 主 DI，TCQC 作辅助/模拟缓冲） — 计划迁 Mark VIe → 老装置维持最低 N+1 库存，新项目不列 Legacy DS200 号
- 沿海/高湿电厂 — 涂层劣化加速 → A 类 Top 10%，大修时用 Mark V Diagnostic Review 查每板 Error Count / Channel Status Log，运行 >12 年关注光耦 CTR 衰减
- 多套同类装置集中管理 — 统一 G1AJD（涂层版）降 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年（光耦 CTR 典型衰减率 1–2%/年 高温高湿加速）
真实案例：
某联合循环电厂 #1 燃机 Mark V R 系 I/O 架 Slot 3 的 （负责阀门限位 DI + LVDT 反馈缓冲）运行中突发 “Rack R Slot 3 I/O Module Fail — Replace”，S/T 系同槽位 OK。热工拔板重插无果——判定板上电源稳压块局部短路致背板该槽 5V 跌落（影响同槽邻板极小概率但此槽自锁）。库房无备件（只登”Mark V I/O 卡”未细分 TCQC vs TCQA），等调同型号二手测好延误 9 小时部分负荷运行（R 系离线 S/T 双系维持但降冗余运行受限）。事后把 从”C 类 I/O 卡”提入”A 类”，每 Mark V I/O 架按 TCQC 槽位数备 1 块冷件并要求：①Rack Configuration Software → Print I/O Map 存档 ②大修点检每块 TCQC Diagnostic Error Count 非零告警。教训一句：Mark V 的 I/O 处理卡外形全一样（TCQA/TCQE/TCQC/TCQF…），备件台账写全称含 G1AJD 后缀——别让库房放块 TCQA 当你 TCQC 备件，插上去报 Type Mismatch 白等。
