描述
产品详情

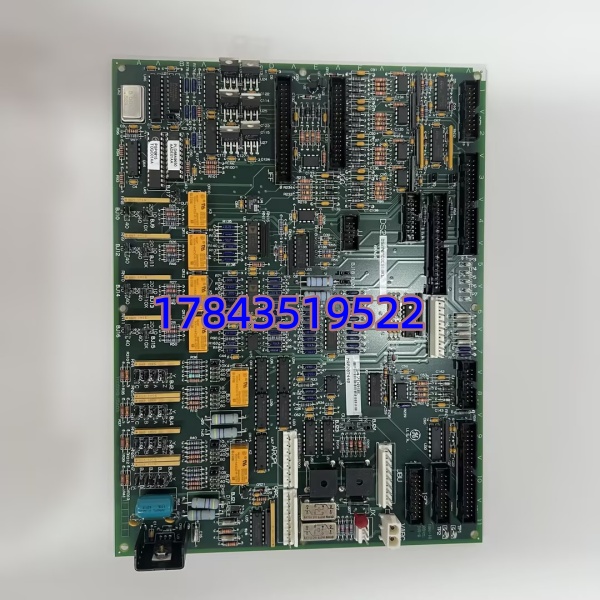

· 型号：DS200TCQCG1AJD
· 品牌：GE (Speedtronic Mark V — GE Vernova Legacy)
· 系列：GE DS200 TCQC — Turbine Control & Quality Check Processor Module (HW Rev G1, Option AJD)
规格参数
| 参数项 | 规格值（典型，以 Mark V TCQC 为准） |
|---|---|
| GE 型号 | DS200TCQCG1AJD（TCQC 处理器；G1 = PCB Rev 1；AJD = Option/Coating 代码，通常含 Conformal Coating + 特定 Temp/Test Grade） |
| 适用系统 | GE Speedtronic Mark V — Simplex / Dual / Triple Modular Redundant (TMR) 汽轮机或燃机控制机架 |
| 处理器 | 依生产年代：早期 Motorola MC68030/040 @ 25–33MHz；后期 Rev 可能升 PowerQUICC I/II ——以板上主芯片丝印为准 |
| 存储器 | DRAM（运行区，典型 4–16 MB 依 Rev）、EPROM/Flash（Boot + 固化 OS）、NVRAM（Battery-Backed，存 Retentive Variables / Trip Count / Sequence Events —— 电池在板上或远端 1/2 AA） |
| 系统总线 | VME Bus (Master) + Mark V 专有 Intercard Link（与 I/O 板及另两块 TCQC 通信/表决） |
| I/O 接口 | 通过背板连接： • TCIA（Analog I/O Interface） • THMA/THUA（Hydraulic / Electric Actuator Interface） • QDX（Digital Exp） • FSAAG（励磁接口，若装）等 |
| TMR 功能 | 三块 TCQC 间 Cross-Channel 比较（ inputs/outputs/voting），任一块故障被投票剔除不停机（Simplex/Dual 配置降级运行） |
| LED 指示 | RUN / VOTE OK / SYNC / FLT / BAT LOW / I/O Active（依面板 Rev） |
| 电池备份 | 板上或远端 1/2 AA Lithium（典型 3.6V 1200mAh），寿命 5–10 年——Retentive Variable 靠它维持掉电保持，需纳入 PM 更换 |
| 供电 | 由 Mark V 机架背板 +5V / ±15V / +24V（依配置），典型功耗 15–25W |
| 安装方式 | 插入 Mark V 控制机架指定 TCQC 槽位（通常 Slot 1/2/3 for TMR），前面板螺钉接地；TMR 要求三块同型号同 Rev |
| 工作温度 | -30℃ ～ +65℃（柜内） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH（无冷凝） |
| Conformal Coating | AJD 后缀通常表示工业级 Epoxy Conformal Coating（耐湿/盐雾），适用于海上/高湿环境 |
| 认证 | UL / cUL / CE / IEC 61010-1（依批次） |
| 配置/下载 | 通过 LM (LM90/LM200) 或 ToolboxST 下装 Application Code (.tca/.tcx) + R-file + CIMPLICITY Screens；参数存 NVRAM + Flash |
| 生命周期 | Legacy / Phase-out（Mark V 整体 EOL，全新原包基本 N/A，关键件强烈建议 Last-time-buy NOS） |
产品介绍
（切入策略：E 维护者视角 + 经典坑）
Mark V 机架里这三块 TCQC 就是”汽机/燃机怎么启停、怎么给阀位”的全部逻辑载体。现场最常见两大坑：一是 NVRAM 电池耗尽丢 Retentive Variable（累计运行小时/跳闸次数/自定义保持参数）但控制不停止，换新 TCQC 或掉电重启后发现保持量归零——需事前记录或从备份恢复；二是 三块 TCQC 必须同型号同 Rev（含 G1 AJD 完整号），混插不同 Rev 可能 Vote Fail 或一块报 Sync Error 无法并行运行。严格来说换 TCQC 后要用 ToolboxST/LM 做：① 下装 Application Code + R-file ② 核对 NVRAM 初值（或 Restore from Backup）③ 确认三块 RUN+VOTE OK LED 同步后再做 I/O Force Test。[请以原厂手册为准]
库存上毫无疑问 A 类（无冗余时单点故障=不能启机/跳闸；TMR 三取二虽可容单块坏但仍建议 N+1 冷备）。Mark V 整体 EOL，建议按控制架数量做 Last-time-buy 同 Rev NOS，区域多套同配置 Mark V 共享 1 块冷备（前提是 Rev 完全一致）。
应用场景与库存策略
GE 9FA/LM6000/Steam Turbine 配 Mark V（Simplex/Dual/Triple）—DS200TCQCG1AJD 跑 Speed/Lload/Start-up Sequence 及燃料/旁路阀控制算法。它不属 ETS（独立 ETS 常 Tricon/3500）但控制丢失=无法自动程控启机或需打闸。
- 电厂/IGCC/海上平台 GE Mark V 燃机/汽机控制柜——TMR TCQC 核心处理逻辑 → 非它不可因私有背板+Voting 协议 → 建议按 A 类，每套独立 Mark V 控制架（TMR 三块）备 1 块冷备（同 DS200TCQCG1AJD 完整号），多机组建区域 Buffer N+1。
- 老厂延寿（>15–20 年 Mark V）——注意 NVRAM 电池（1/2 AA）每 5–7 年更换；若计划整体控制升级可询 GE Mark VIe + EX2100e 迁移包。
- Simplex / Dual 配置 Mark V——无三取二容错，TCQC 故障=立即停机/不能启 —— 此类配置冷备必要性更高，建议就近存 1 块随时可插。
- 新建项目——Mark V 停产不推荐新选，建议 GE Mark VIe 或同类竞品。
真实案例：某 9E 燃机电厂 #1 机 Mark V TMR 配置，运行第 16 年 #2 TCQC 板电容老化导致偶发 Watchdog Reset，VOTE 灯灭但仍双余运行未跳机。当时无同 Rev 冷备等调货 10 天，期间降为 Dual 运行（可接受但失去 TMR 降级）。事后按全场 2 台 Mark V 统一申购 1 块同 Rev DS200TCQCG1AJD（G1 AJD 含 Conformal Coating）做中心冷备，并要求岁检读 NVRAM Battery Voltage 并记录 Retentive Var 备份值。
