描述
产品详情

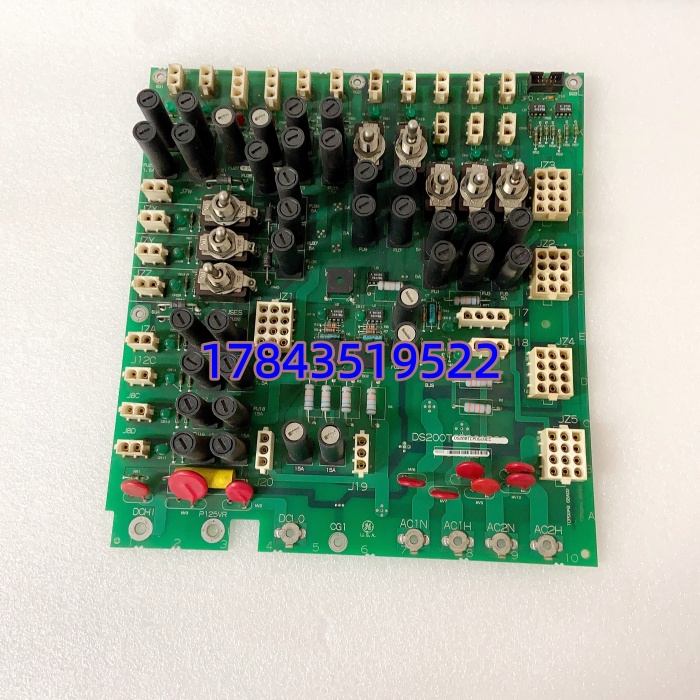

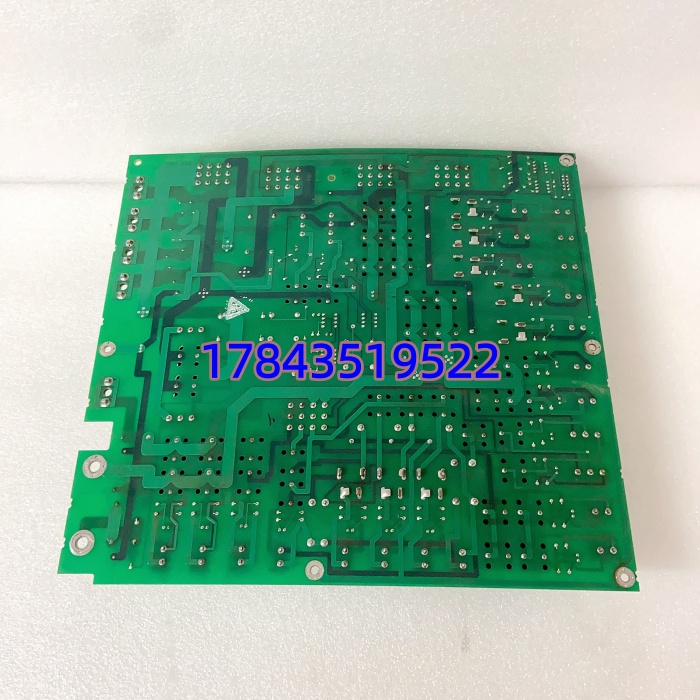

· 型号：DS200TCPDG1BEC（部分资料记为 TCPD G1BEC，BEC 代表特定配置/固件版本）
· 品牌：GE（General Electric）Speedtronic Mark V
· 系列：Mark V Turbine Control System — TC-PD Power Distribution / Trip Protection Board
规格参数
- 产品类型：Mark V 控制柜电源分配与保护板（Power Distribution / Trip Protection Board），部分版本含固化紧急跳闸逻辑固件（BEC 后缀）
- 完整型号：DS200TCPDG1BEC（GE Speedtronic Mark V 系列 DS200 家族）
- 适用系统：GE Speedtronic Mark V 燃气轮机 / 蒸汽轮机控制系统（TMR 三重冗余架构机架）
- 输入电源：125 VDC（典型电厂蓄电池直流屏供电），允许范围需核对原厂手册
- 分配路数：36 路独立熔断输出电路，每路额定电流容量典型 20A（具体熔断器选型依柜图）
- 熔断器形式：36 只插装式筒型熔断器，带透明检视窗/旋开罐盖便于更换
- 状态指示：36 枚独立 OK LED（绿色亮=熔断完好，灭=熔断开路需更换）
- 控制开关：8 个拨动开关（用于选择/旁路特定回路或设置保护模式，依柜图定义）
- 信号接口：1×10针连接器（与 Mark V 核心板通信/状态回报），4×信号线端子（外部联锁/报警）
- 安装方式：插入式，固定于 Mark V 控制柜专用槽位（与 R1/R2/R3 核心机架配套）
- 工作温度：0℃～+55℃（部分文献扩展 -25℃～+70℃，以铭牌为准）
- 防护/认证：符合 GE Mark V 工业级标准，UL/cUL 认可元件，阻燃 PCB 敷形涂层
- 尺寸/重量：约 标准 Mark V 板卡尺寸（约 330×178mm 板面 + 插座深度），≈1.5～2kg（含熔断器）
- 功能变体说明：后缀 BEC 在某些文献中指板载固化 ETS 跳闸逻辑（Trip & Protect 版），采购时核对原拆板全称避免功能不匹配
产品介绍
DS200TCPDG1BEC 是 GE Speedtronic Mark V 汽轮机控制系统的电源分配保护板，装在控制柜内把 125V DC 厂用直流电分给各核心处理器板、I/O 板、端子板，每一路都有独立熔断器和 LED 状态指示。简单理解——它是 Mark V 机架里”谁断电谁亮灯”的那个守门人。部分 G1BEC 后缀版本板载固化紧急跳闸（ETS）监视逻辑，与主控制器物理分离，构成独立保护链。
我在现场处理过 Mark V 机架整柜失电——最后查是这块板一路 24V 供 TCQA 模拟量板熔断器老化开路，LED 直接指出哪路，5 分钟换熔丝恢复。比起普通直流配电，它的价值在于与 Mark V 系统状态联动，熔丝断开可触发系统报警而非默默掉电。有一点要注意：不同后缀（如 BEC / 非 BEC）可能固件/跳线定义不同，换件务必比对原板丝印全称和柜图，别只看 DS200TCPDG1BEC 前半段。
应用场景与行业案例
凌晨两点 Mark V 报警”Core 2 Loss of 24V”，查下来是 DS200TCPDG1BEC 对应路熔断器老化高阻——绿灯灭，一目了然。这板子最大的现场意义就是熔断状态可视化，不用拿万用表逐路量。
典型场景：
- 9F/9E 燃气轮机 Mark V 控制柜（电力/自备电厂）——为 R1/R2/R3 三冗余核心、TCQA/TCQC I/O 板分配 125V DC→经 DC/DC 转为 ±15V/+5V，非它不可因需与 Mark V 机架背板互联且逐路熔断保护。
- 蒸汽轮机 ETS 保护机架（石化/造纸自备电厂）——BEC 版本参与独立跳闸回路电源监视，与主控制处理器物理分离满足保护独立性要求。
- 老线 Mark V 备件替换（全球存量机组 MRO）——原厂已停产，需用同后缀全新库存或测试好拆机件直接插槽替换，保持熔丝额定一致。
- Mark V 改造延寿项目——保留原配电架构，仅更换老化熔断板，重新核对接线极性（125V DC 极性反接一般不烧但建议确认）。
真实案例：
沿海某 9E 燃机联合循环电厂，#1 机组 Mark V 控制柜突发”Analog Core Power Fail”报警，运行切手动。开柜查 DS200TCPDG1BEC，第 14 路 OK LED 灭——对应 TCQA 模拟量核心供电熔丝断。库房有同后缀拆机测试好板（原备件未开封），断电拔出旧板→核对拨动开关位置（8位完全一样）→插入新板→装同规格 20A 熔断器→上电，所有 OK LED 绿亮，系统自检通过，恢复并网。老师傅说：”幸亏板上有灯指路，不然挨个量 36 路得量到天亮。”
