描述
产品详情

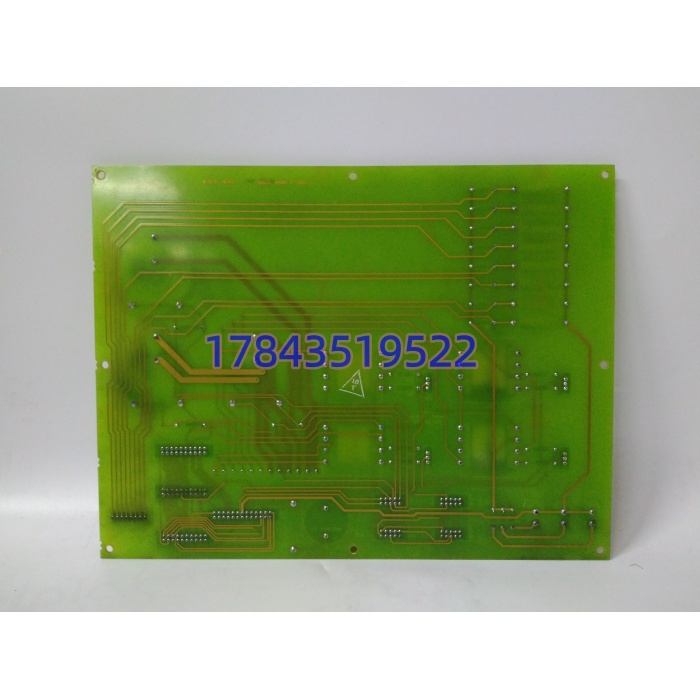

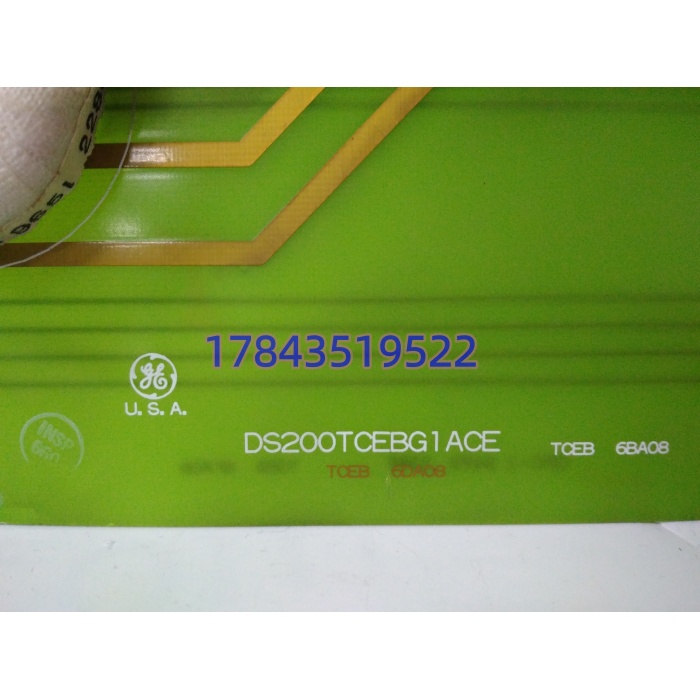

· 型号：DS200TCEBG1ACE
· 品牌：GE（General Electric）
· 系列：Speedtronic Mark V（DS200 硬件家族，TCEB 保护端子扩展功能）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 板型定位 | TCEB 保护端子扩展板（Protective Termination Expander），驻 P1 保护核 |
| 修订解析 | G1=Group1 硬件平台；A=一级功能修订；C=二级功能修订；E=Artwork 配置修订；正常 PCB 涂层（非 Conformal C 后缀） |
| 信号接入 | 发电机 PT 0–120VAC、CT 0–5A、3×火焰探头（UV/IR）、3×MPU 磁电转速脉冲、硬接线 ESD 干接点、335VDC 火焰电源调理 |

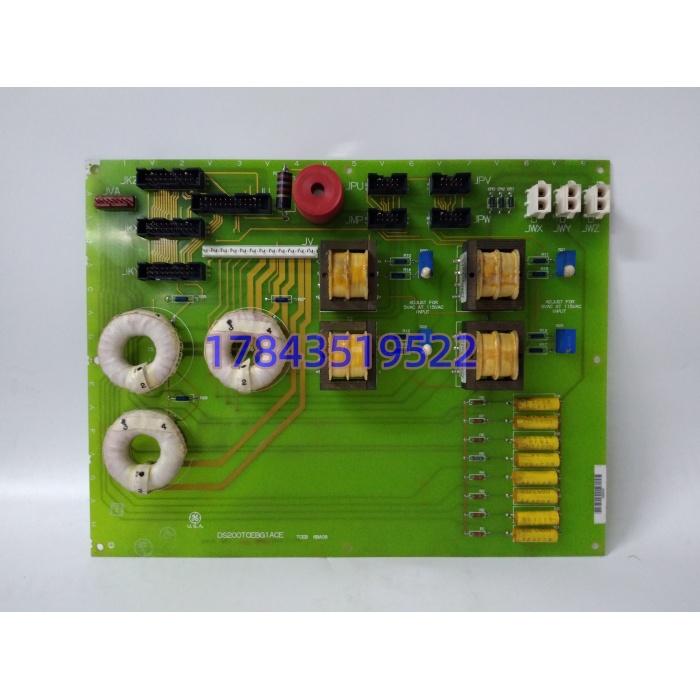

| 核心器件 | 4 组精密信号隔离变压器、3 大型环形共模磁环、多组 RC 滤波、压敏浪涌吸收、板载蜂鸣驱动电路 |
| 关键连接器 | JWX / JWY / JWZ 总线座（对接 TCEA/TCQE/TCTG/PTBA）、侧边欧式端子排（现场硬接线）、26pin+4×10pin+3×20pin 混合（渠道标法） |
| 隔离等级 | 通道间 2500Vrms 光电+变压器双重隔离，防励磁/变频窜扰 |
| 供电 | 背板 24VDC（由保护子系统电源送），板载转 5V/±15V 逻辑层 |
| 跳线配置 | 约 30 路跳线帽，定义 PT 变比、火焰阈值、ESD 常开/常闭、总线终端电阻 |
| 架构兼容 | Simplex 单插；TMR 下 R/S/T 三保护核各一块，经 TCEA 三取二表决 |
| 物理 | Mark V 单槽 PCB，渠道标 278×212×20mm / 0.65kg 级（以 GEI 原厂图为准） |
| 环境 | 控制柜内 0~55℃（板级宽温标称不一，以原厂手册为准），IP20 |
| 生命周期 | GE 已 EOL，Last-time-buy 关闭多年，仅渠道库存/拆机/翻新（AX Control、Apter、长欣类做功能测试） |
产品介绍
（A 场景痛点切入）现场实测发现，TCEB 这类保护前级板最会”装没事”：不是 ERR 灯常亮，而是 CT 隔离变压器次级微饱和，导致逆功率保护在 98% 阈值附近抖，或者火焰三取二里一路 UV 信号被共模磁环老化吃掉幅值，TCEA 偶尔报”火焰信号不一致”切到单核判断。某 9E 站就因为这个在夜间低负荷时两次误判火焰丢失走 ESD，查了一周以为是 Burner Management 逻辑问题，最后拔 TCEB 发现 JWX 座簧片氧化。严格来说 DS200TCEBG1ACE 只在 Mark V P1 保护核布局里干这个活，G1ACE 这个修订组合暗示了特定的 PT 变比默认和火焰电源 335VDC 调理参数，跨修订（如 G1AAB/G1ACD）插回去跳线默认不同，TCEA 组态里要重校保护定值。
从 TCO 看，这张板和前几轮 CTBA、SDCC 构成 Mark V 机柜”信号进门—保护前级—指令出门”的三道坎，而 TCEB 是最不能省的那道——它失效不是”画面灰”，是超速 110%/115% 硬跳闸链可能拒动或误动，API 670 和电厂 ISA 84 SIL 审查直接卡死。GE 关单后全球靠拆机流转，单价在 MRO 渠道常报 1.2万-3万人民币（看成色、是否带原厂校准、是否含跳线配置照片），但一次拒动导致汽机超速事故或一次误动导致非计划停机，损失是板子价的几百倍。属于”Last-time-buy 已过、必须按保护核数战略囤”的 A 类件，TMR 三核各备 1 件是底线。
应用场景与库存策略
保护端子板失效的代价分两种：拒动=主机超速/爆燃没人拦；误动=明明在烧却拍停机。两种都够写进事故报告。
- 电力燃机/汽机｜9E/9F/350MW 汽机 Mark V P1 保护核 PT/CT/火焰/ESD 汇接 → TCEB 是唯一前级隔离层，无平替 → 建议 Simplex 备 1 件、TMR 三核（R/S/T）各备 1 件冷备，随 P1 柜存放，备件袋里附原柜跳线照片+PT 变比记录。
- 油气压气站｜管线压缩机组 Mark V 透平保护 → 火焰丢失 ESD 链不容许抖动 → 建议供应商（AX Control、Apter 类）代管 1 件+自有 1 件，签 48h 发货。
- 海上 FPSO｜透平发电机 Mark V 老桩机 → 补货靠补给船 → 安全库存按平台机组保护核数×1.2，另新加坡仓寄售。
- 存量迁 Mark VIe 场景｜严格来说 TCEB 物理不进 VIe 背板，VIe 保护走 VPRO 模块，迁移要重做保护端子柜和定值映射；老站续命别动架构，继续淘 G1ACE 同修订件，跨修订插回去火焰 335VDC 电源跳线可能反接烧探头。
- 盐雾/海上环境 → 原 G1ACE 是正常涂层，要防腐蚀选带 Conformal 涂层的 DS200TCEBGx-C 变体，别拿裸板喷三防。
真实案例：2023 年北方某 9E 单循环调峰厂，#3 机 Mark V TMR 的 R 核 TCEB（DS200TCEBG1ACE）板载一颗 CT 隔离变压器匝间轻微短路，逆功率保护在 -2% 阈值附近偶发误发”逆功率”信号，TCEA 三取二里 R 核被剔除转二取二运行。当时库里按”保护主板 TCEA 才重要”只备了 TCEA 和 TCQE，没备 TCEB。从厦门渠道调一块翻新 G1ACE（带跳线配置照），空运 30 小时到，但机组已两次因逆功率假信号限负荷，折发电量约 38 万。事后该厂把 TCEB 全后缀（G1AAA/G1ACD/G1ACE）按”保护核数×1″建 A 类编码，并规定大修必做”PT/CT 通流校验+火焰信号幅值比对+ESD 干接点动作测试”。
