描述
产品详情

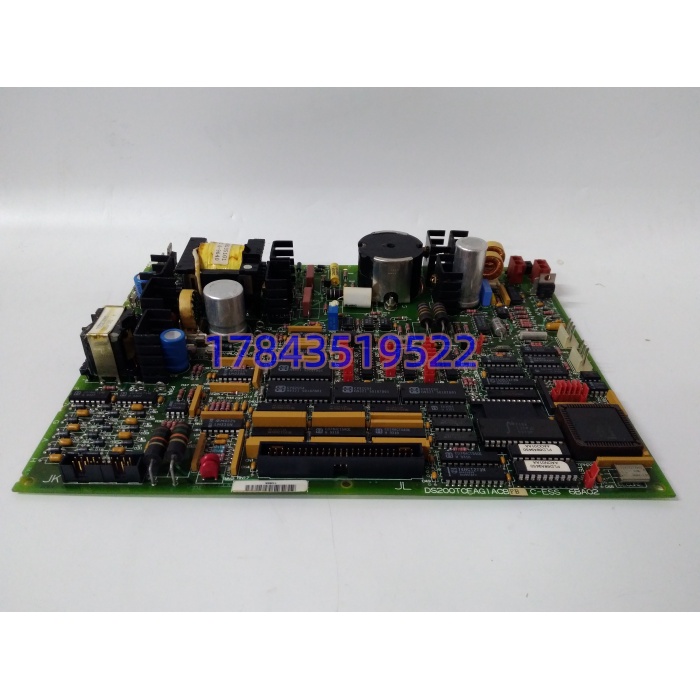

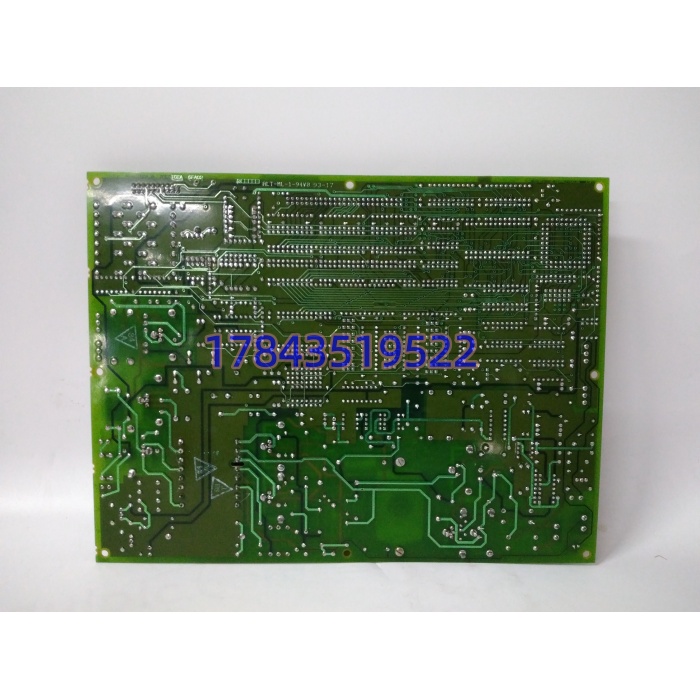

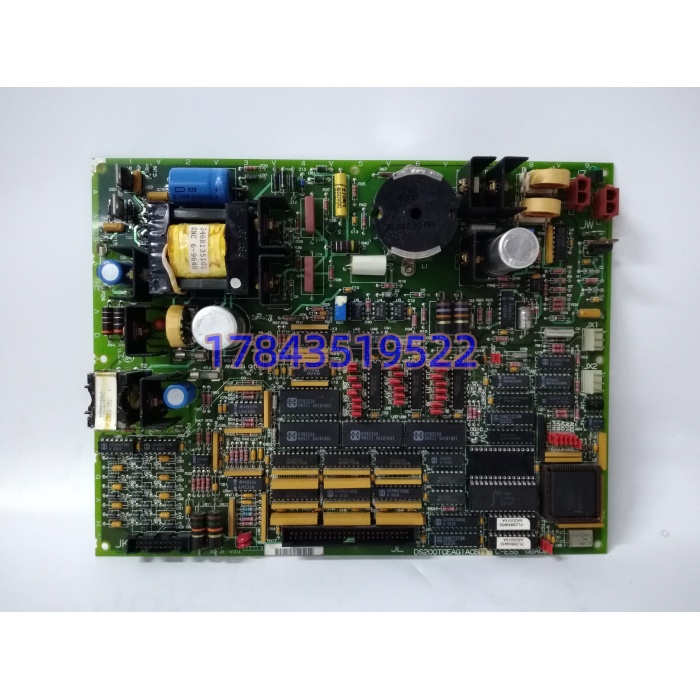

· 型号：DS200TCEAG1ACB
· 品牌：General Electric（GE Speedtronic）
· 系列：Mark V / DS200（TCEA）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | Mark V P1 保护核心紧急超速板（TCEA） | 独立于 R/S/T 控制核心运行 |
| 处理器 | 独立工业微处理器（渠道资料多指 80196 级，非 i960 主控） | 跑超速算法，不依赖 STCA |
| 存储 | 多片 PROM/EEPROM 固化保护定值与阈值 | 跳线设频率，不靠上位机下装 |
| 转速输入 | 4 路脉冲（HP/LP 轴磁阻或接近开关） | 物理隔离，现场侧与核心侧 ≥2500 VAC |
| 辅助输入 | 2 路火焰检测脉冲 | 经缩放送 IONET 供 STCA 读 |
| 跳闸输出 | 4 路硬接线干接点/24VDC 驱动 | 直接去 TCTG 涡轮跳闸板/燃料阀回路 |
| 表决逻辑 | 板内多继电器”投票”，超速即动作 | 2oo3 在系统级，板内是硬回路 |
| 通信 | IONET（J4-J6 设地址，J2-J3 终端电阻） | 仅送状态/转速值，不送跳闸权 |
| 跳线组 | J1/J31 测试、J4-J6 IONET 地址、J12-J21 HP 超速频率、J8-J11/J22-J27 LP 超速频率 | 换板必须按原柜照片复原 |
| 响应时间 | 毫秒级（超速判定→继电器动作） | 具体值以 GEH-6153 为准，不编造 µs 级 |
| 背板供电 | Mark V 背板 5/±15 VDC（非外接 24V 独立电源） | 跳闸回路驱动由板内继电器电源支线供 |
| 涂层 | ACB 尾标含防潮/加固涂层（C 位） | 相对 A 基版更耐凝露 |
| 工作温度 | -40~+85℃（板级标称，柜内实际受 P1 区风道限制） | 以实物标签为准 |
| 尺寸重量 | 约 168×150×55 mm / 0.32 lb 级 | VME 变体，非 6U 全长 CPU |
| 手册 | GEH-6153（TCEA 安装配置） | 跳线定义唯一权威 |
| 生命周期 | Mark V 平台原厂 EOL，ACB 为停产前后期修订 | 市面 New Surplus/测后翻新 |
产品介绍
（C 竞品对比切入）很多人把 DS200TCEAG1ACB 和前几条聊的 LDCC、ADGI 混着叫”Mark V 板卡”，其实地位完全两码事：LDCC 是”嘴”、ADGI 是”手”、TCEA 是”保命绳”。主控 STCA 算错转速可以降级运行，TCEA 算错转速要么拒动（飞车）、要么误动（无谓跳机），所以它从设计上就不信任主控——自带处理器、自带 PROM 定值、自带继电器，IONET 只用来把”我现在看到多少转”告诉 P1 核心，跳闸权一根线都不交出去。严格来说，它只在 P1 保护核心插槽里按 GEH-6153 的跳线表设对 HP/LP 超速频率时才是真保护；跳线 J12-J21 拨错一脚，阈值从 3600 rpm 变成 360 rpm，启机到暖机转速就跳，这种笑话在老厂年检里见过不止一次。
从库存经理视角，这块板是 A 类里的”不可降级备件”：LDCC 坏了还能靠 HMI 断片运行几天，TCEA 坏了=超速保护缺一角，运行部会直接要求降负荷或停机消缺。原厂关单后 ACB 修订在 surplus 渠道还能淘，但成色水分比 LDCC 还大——有商家把 A 基版重喷涂层当 ACB 卖（C 位防潮漆一眼假）。TCO 算下来，单板渠道价从几百到两千多人民币都有（以通电跑 TCEA 自检、继电器吸合测试视频为准），但一次误跳机组的启机油耗和高温金属热疲劳折寿，够买一柜子备件。Last-time-buy 必须”板+跳线照片+原柜 HP/LP 阈值计算单”一起归档，否则备件上架拨错 J 脚，比缺件更危险。
应用场景与库存策略
TCEA 最阴的故障不是灯灭，是”半信半疑”：磁阻探头间隙漂移后脉冲占空比变形，80196 算出的转速在阈值附近抖，继电器不动作但 IONET 送出的转速值每天跨阈值跳几次，运行员看到”超速预警”闪了又消，三次之后当成误报屏蔽——真到飞车前兆那次，没人信了。在某个 9E 老厂碰过，P1 核心 TCEA 的 J4 IONET 地址跳线松脚，板子自身保护正常但 P1 核心收不到转速，HMI 显示”TCEA comm lost”，运行部按规程降负荷等检修，停了 11 小时。
- 9F/9E/7FA 燃机 Mark V P1 保护核心 → 每机 P1 区插 1 块 TCEA（Simplex 保护架构）或三核心各关联 1 块 → 非它不可（超速硬回路绑定齿轮探头与 TCTG）→ 建议每站备 1 块 ACB 同修订冷备，跳线按在线板拍照固化，HP/LP 阈值计算单存 CMMS。
- 汽轮发电机组老 Mark V 改造过渡 → 蒸汽机超速保护同理 → 建议 Last-time-buy 时顺手吃 1 块，改完未用转手同行群，别留 5 年变呆滞。
- 工业驱动/压缩机 Mark V 保护 → 非连续关键，可降速运行 → 不备裸件，锁本地 GE 备件商 24h 可达 New Surplus。
- 区域多厂共享池 → 同 ACB 修订可跨厂调剂（跳线重设即可） → 区域共享 1 块 + VMI 代管 1 块，不按单机 1:1。
- 防爆/户外 → 板卡 IP20 非本安，必须落 P1 保护柜 → 别外加装甲，直接规划 Mark VIe 保护控制器升级。
真实案例：2022 年北方某 9E 调峰电厂，迎峰过冬期间 #2 机凌晨跳机，SOE 打出来是”TCEA 紧急跳闸-高压轴超速”，但 DEH 历史曲线最高转速 3270 rpm（阈值 3360）。拆 P1 核心 TCEA 送测——磁阻探头供电支路滤波电容漏电，脉冲前沿抖动，80196 在 3 个周期里检出 3380 rpm 尖峰触发继电器，尖峰过后回归正常值，所以 HMI 没留住超限曲线。库里去年 Last-time-buy 的 ACB 裸板，按原柜 J4-J6/J12-J21 照片复原跳线，通电跑 TCEA 自检（继电器吸合 4 次无误）后换上，至今零误动。那次后该厂把”TCEA 探头供电支路电容 8 年强制更换+跳线双人复核封热缩”写进 Lockout 规程，并明确 ACB 修订不再混买 A 基版。
