描述
产品详情

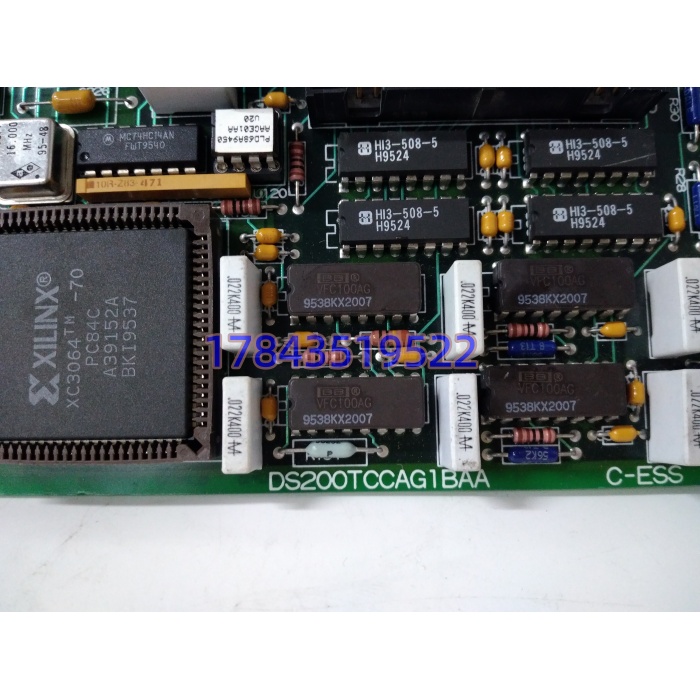

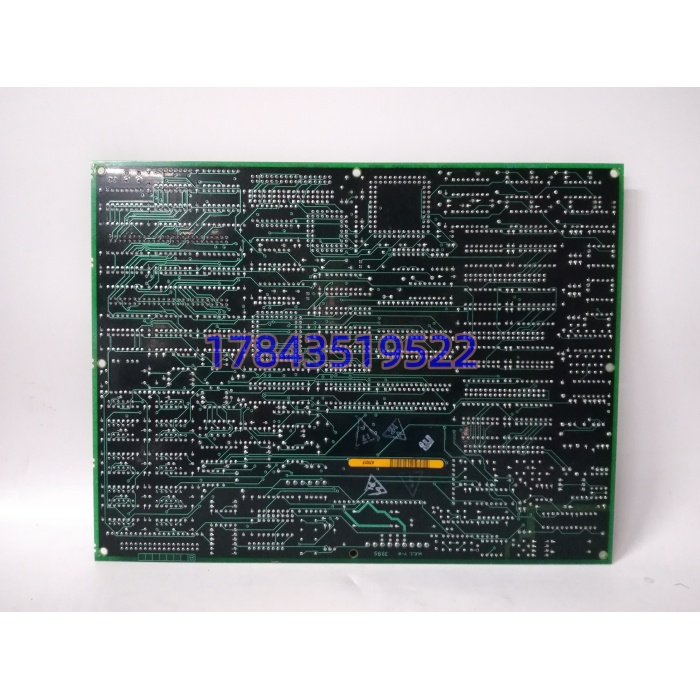

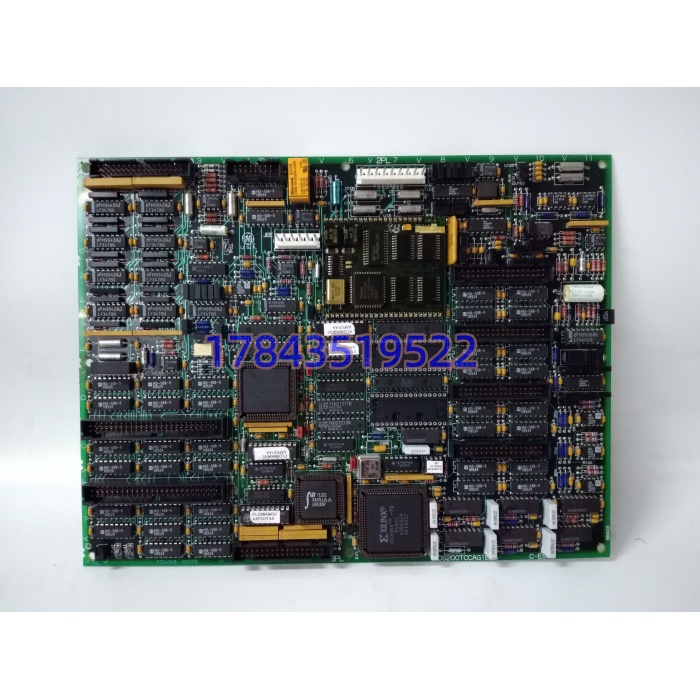

· 型号：DS200TCCAG1BAA
· 品牌：GE（General Electric）
· 系列：Mark V Speedtronic（DS200 板卡子系，TCCA 类）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 板卡定位 | TCCA（Common Control Board，通用控制板） | R5 核心区协调/路由，非主 CPU |
| 所属机架 | Mark V R5 核心区专用槽（与 TCQA/TCQB/LDCC 协同） | 非 I/O 扩展柜随便插 |
| 处理器 | Intel 80196 16-bit 微处理器 | 跑板级协调逻辑，不跑机组控制主循环 |
| 存储 | 多片 PROM（固件/配置）+ EEPROM + RAM | AA 后缀出厂不含 PROM，换板必须移植旧板 PROM |
| 信号路由 | 模拟 I/O 数据、R/S/T 核间表决帧、终端板通信 | 自身无 AI/AO 端子 |
| 连接器 | JCC、JDD 各 1 个 50 针扁平电缆；1 个 3PL；侧视 LED | 配 DS200TBQAG1 / CTBA 等终端板 |
| 总线 | VME 背板（P1/J1）+ 3PL 高速链 | 非以太网交换 |
| 供电 | 背板 +5 V / ±12 V / 28 VDC（依版本） | 典型功耗以原厂手册为准 |
| 冗余支持 | 硬件级 R/S/T 三模冗余协调与表决转发 | 单板故障不瘫系统 |
| 涂层 | 工业级保形涂层（Conformal Coating） | G1 修订 B 版 |
| 工作温度 | 0 ℃ ~ +60 ℃（主流渠道值；部分标 -40~+85 存疑） | 存储 -40~+85 ℃ |
| 物理尺寸 | 约 175 × 125 × 30 mm / 0.9 kg | 单槽 VME 6U 小板（非 LDCC 大板） |
| 跳线/ID | TCCA ID 拨码、冗余模式跳线 | 换板必须核对原板照片 |
| 认证 | CE / UL / IEEE C37.90 抗扰（参考同系） | 单板不单独发 SIL 证书 |
| 同族变体 | G1B / G1AAA / G1BAA / G1ARA 等 | AA 仅后缀书写，不含 PROM 是铁律 |
产品介绍
Mark V 机架里最容易被误判成”CPU 坏了”的，是 TCCA 这种协调板软故障——R/S/T 三核里某核经它转发的帧偶发丢步，HMI 上表现成”R 核与 S 核表决不一致”报警，运行部先怀疑 VME 背板、再怀疑 TCQA 主 CPU，没人翻 TCCA 的 JCC 排线接触。DS200TCCAG1BAA 这块 TCCA 的价值，不在它算控制量（那是 TCQA 的活），而在它把 R5 核心区里模拟 I/O 终端板、LDCC 驱动板、主 CPU 之间的数据路由和 TMR 表决同步绑在同一块 80196 上，微秒级抖动比外挂总线桥小一个量级。严格来说，TCCA 本身不采一路热电偶、不出一路 4–20 mA，渠道页把它写成”16 路 AI 模拟板””i960 中央处理单元””125VDC 转 200VAC 电源”全是跨型号文案嫁接，收货看 JCC/JDD 两个 50 针和侧边单 LED 就能识破。
从 TCO 看，贸易商 AGA/AA 裸板报价 6k–12k 浮动，但 TCCA 抽风导致 R/S/T 表决持续告警、机组被迫切单核降负荷运行，限负荷损失按小时滚。库存里留它，留的是”R5 核心区路由备份权”，而且冷备件必须随板保管旧板拆下的 PROM 套件+跳线照片——AA 后缀出厂裸板无 PROM，现场灌不进原机组版本，备一块裸板和备一块砖差的就是这组 PROM。
应用场景与库存策略
燃机 Mark V 控制室里 TCCA 故障最阴：不跳机、不报板坏，只让 R/S/T 三核”偶尔不对表”，HMI 每天弹几次”Core Sync Mismatch”又自动恢复，操作工确认掉继续跑；等哪次启机过临界时三核表决真分歧，系统切跟踪、燃料旁路手动，启机失败重来——一班次启机失败的气化反输和电气并网延误，够买二十块 TCCA。
- 电力·9F/9E 燃机 Mark V R5 核心柜：TCCA 是 R/S/T 路由中枢，单柜 1 块（TMR 架构下 R/S/T 各柜各 1 块） → A 类，单机组按 R/S/T 三柜各冷备 1 块裸板（PROM 另存防静电盒）+ 集团 N+1；备板每 2 年上电读 PROM 版本比对。
- 油气·管道压缩机透平 Mark V：偏远站运输周期长 → 站场冷备 1 块，且 PROM 套件随备件箱走，别锁在总部保险柜。
- 存量改造·Mark V 迁 Mark VIe：TCCA 不进 VIe 底座，跨代是系统级工程，别在请购单里和 VIe 通信卡放一起比价。
- 排雷：网页把 DS200TCCAG1BAA 写成”i960RD 中央 CPU””125VDC 转 200VAC 电源模块””TC2000 16AI+16AO 模拟板”是同字符串跨功能嫁接线（见部分中文站与 control.com 老帖对照），采购单必须写”GE Mark V TCCA 通用控制板 DS200TCCAG1BAA”，收货核对 JCC/JDD 双 50 针+80196+PROM 插座，防电源板/模拟板冒充。
真实案例：2021 年某 9E 单轴燃机联合循环，夜班 HMI 间歇性弹”R/S/T Core Sync Mismatch”，日均 4–5 次自恢复，持续 11 天。维保班换 VME 背板 1 块、清 TCQA 主 CPU 风扇、重做 28 VDC 电源纹波，没用。GE 老服务工程师远程让拍 R5 柜 TCCA（DS200TCCAG1BAA）JCC 排线——发现 JCC 插头锁扣断裂、靠线缆自重半脱，三核帧偶发错步。厦门调一块 AGA 裸板，把旧板 PROM 套件（5 片 PROM+EEPROM）静电移装过去，热插拔替换（Mark V 允许 TCCA 在线换但需先置 R5 维护），恢复。复盘：原板没坏，是排线机械失效；但若按 ABC 法把 TCCA 列 A 类且备板随带 PROM，这 11 天限负荷告警本可早两天定位。自此该厂把”TCCA 冷备板+PROM 套件同箱”写进备件规程，裸板不带 PROM 不予入库。
