描述
产品详情

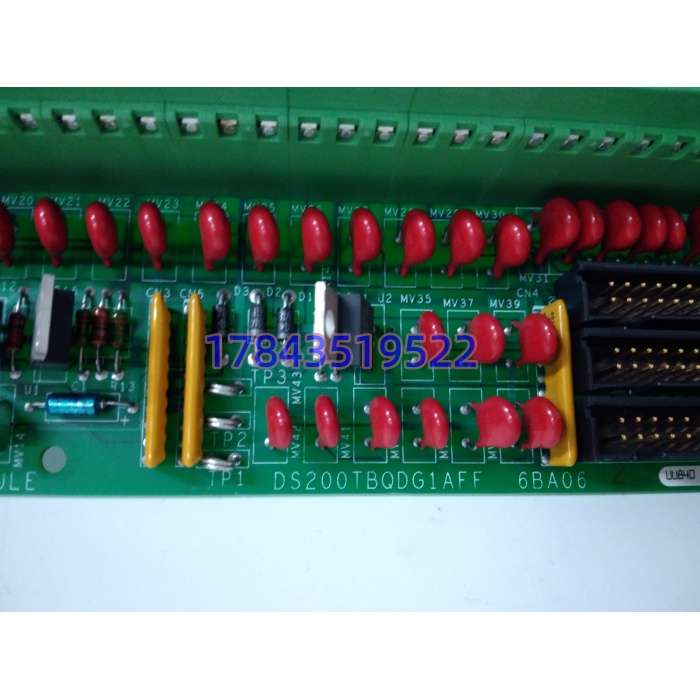

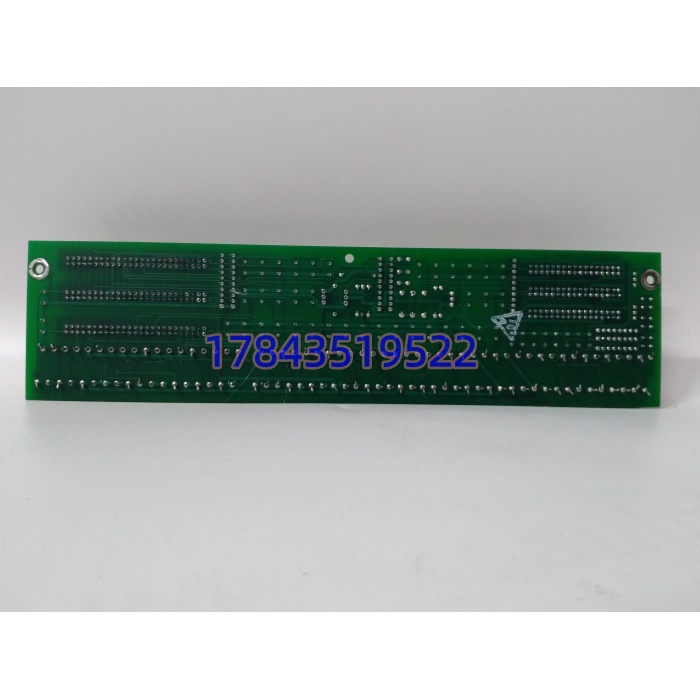

· 型号：DS200TBQDG1AFF
· 品牌：General Electric（GE）
· 系列：Speedtronic Mark V（DS200 / TBQD）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | RST 扩展模拟终端板（TBQD） | 现场信号→TCQA/SDCC 的归集桥 |
| 适用系统 | GE Mark V（Simplex/TMR），R/S/T 机架 I/O 核心 | 不用于 Mark VIe |
| 功能缩写 | TBQD（Terminal Board, QD 型） | G1AFF：普通涂层 / 1A+2F 修订累计 / F 最终修订 |

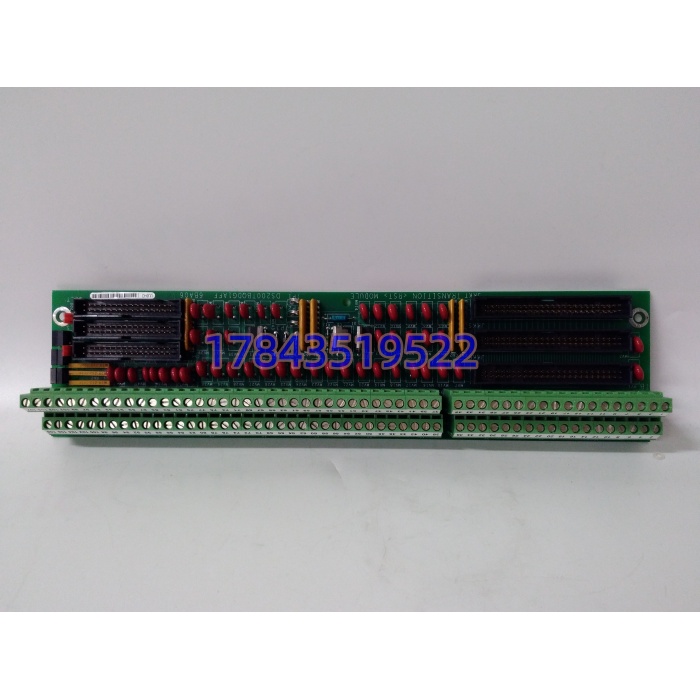

| 端子配置 | 2 个螺钉端子块，每块 107 信号端（共 214） | Phoenix 类弹簧压接兼容 |
| 背板连接 | 3 个 34 针连接器（AMP 类） | 送 TCQA 卡做缩放/冷端补偿 |
| 跳线 | BJ1、BJ2（3 脚） | 选毫安输出电路/量程分支，依 GE 手册设 |
| 测试点 | TP1、TP2、TP3 | 现场量信号调理级中点 |
| 支持信号 | 热电偶(K/J)、RTD、LVDT/LVDR、±10 V、4–20 mA、振动、脉冲、继电器驱动回读 | 被动转接+简易网络，无主动隔离放大 |
| 冷端补偿 | 依赖 TCQA 卡或板载 NTC 协同 | 本板不做主 CJC 计算 |
| 保护 | 金属氧化物压敏电阻(MOV)排、TVS 级 | 防柜内感性反灌 |
| 涂层 | 普通 Conformal Coating（非 ISA G3） | 化工区建议查同型 G3 后缀件 |
| 工作温度 | 0 ~ +60 ℃（柜内） | 存储 -40 ~ +85 ℃ |
| 湿度 | 5~95% RH 非冷凝 | — |
| 尺寸/重量 | 约 267×171×32 mm / 0.8~1 kg（10.5×6.75×1.25 in / 2 lb 级） | 以铭牌为准 |
| 合规 | UL 508、IEC 61010-1、IEEE C37.90（随 Mark V 体系） | 单板不出 SIL 证 |
产品介绍
从场景痛点切：在某次 PG6581B 燃机小修时碰过一回，排气温度 18 支 K 偶里有 3 支在 Mark V 画面上同步跳 ±15 ℃，查 TCQA 卡没问题，最后扒到 DS200TBQDG1AFF 端子块 107 点里第 41 脚螺钉扭矩衰减、热电偶屏蔽层在 TBQD 上被前任维护改成两端接地，共模把毫伏信号拖出锯齿。这块板不”算数”，但它要是端子氧化一层、跳线被错动一位、屏蔽接法违背 GE 手册，上游 TCQA 再准也救不回排气温度分布——而排气温度分布直接卡燃机温升保护和燃烧调整，不是闹着玩的。
供应链上 DS200TBQDG1AFF 属于 Mark V 停产尾期典型 B 类偏 A 件：本身单价低于控制器卡，但缺一块会让整列模拟点（温度/LVDT/振动）集体失联，停机等件 6~12 周。TCO 不在板子钱，在”端子块 214 点里坏 1 点”的隐蔽性——很多厂把它当普通端子排忽略备货，等全柜模拟点灰了才急调。严格来说，它只在 BJ1/BJ2 跳线与现网 TCQA 工程一致、且 34 针缆未氧化时继承标称信号完整性；跨修订（如 G1A 换 G1AFF）直接插一般可行，但跳线默认态要以现网好板逐位抄录为准，别信”全兼容”口头承诺。
应用场景与库存策略
Mark V 柜最阴的模拟故障不是”通道坏”，是”整列温度点低频漂、振动值偏小 5%、LVDT 零位歪”，查到最后常在 TBQD 的端子扭矩或屏蔽接地，示波器挂 TCQA 端反而看不出端倪。
- 燃机排气缸热电偶归集（PG6000/9000 系 Mark V 柜）：单柜 1~2 块 TBQD 承 K 偶；建议按”每 2 台同型机留 1 件冷备+中心库 1 件”锁 G1AFF 同涂层，不备无涂层老修订。
- 汽机轴承 LVDT/伺服阀反馈归集：TBQD 把 LVDT 次级和阀位反馈汇到 TCQA；建议备件入库前用万用表+毫伏源做”每端子通断+跳线位抄录”，别只做亮灯测试。
- 老装置 Mark V 延寿项目（运行 >15 年）：端子弹簧片疲劳比 PCB 坏得更早；建议对运行超 12 年机柜每次大修做”端子扭矩复紧+屏蔽接地重查”，备件按 LTB 心态收 1~2 件同后缀。
- 多机共享池：CMMS 编码必须带完整”DS200TBQDG1AFF”且挂属性”涂层=普通 / 修订=F / 跳线 BJ1-BJ2 状态截图”，只写 DS200TBQD 等于无效 BOM。
- 改造过渡：新项目别再选 Mark V，直接 Mark VIe 或 TMR 新架构；现网延寿 >3 年才备，否则改造后整批呆滞。
真实案例：2020 年某联合循环厂 #1 燃机 Mark V 柜，大修后点火升负荷到 60 MW，排气温度 18 点里 6 点周期性跳变，温分布算法把燃料分配阀往反方向调，NOx 超标触发环保跳闸。维护班换 TCQA、清 SDCC 无果，库存写”TBQD 有 1 件”调来是 DS200TBQDG1A（老修订、BJ1 默认关），插上 3 点恢复但另 3 点仍漂——最后发现老件 BJ2 与现网 G1AFF 的 LVDT 量程分支定义相反，照手册重设跳线后全恢复，前后误工期 26 小时，按启机耗油+限负荷折算约 70 万。事后把备件规范锁成”DS200TBQDG1AFF / 普通涂层 / BJ1=BJ2 状态附照片”，并把 TBQD 端子扭矩列入每次启机前必检。
