产品详情

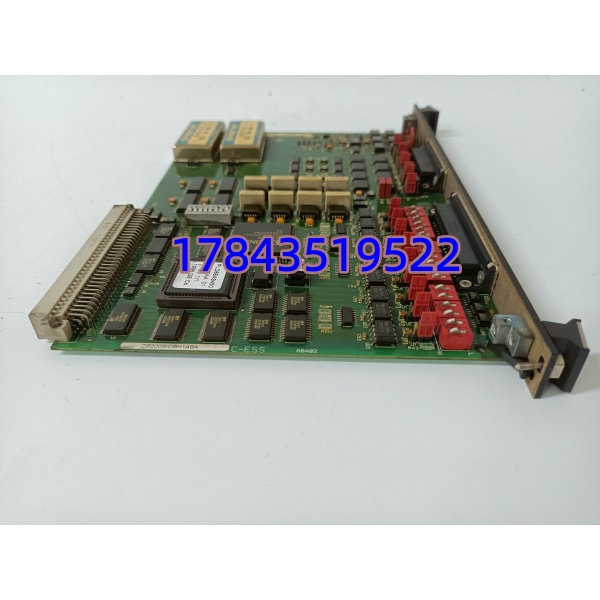

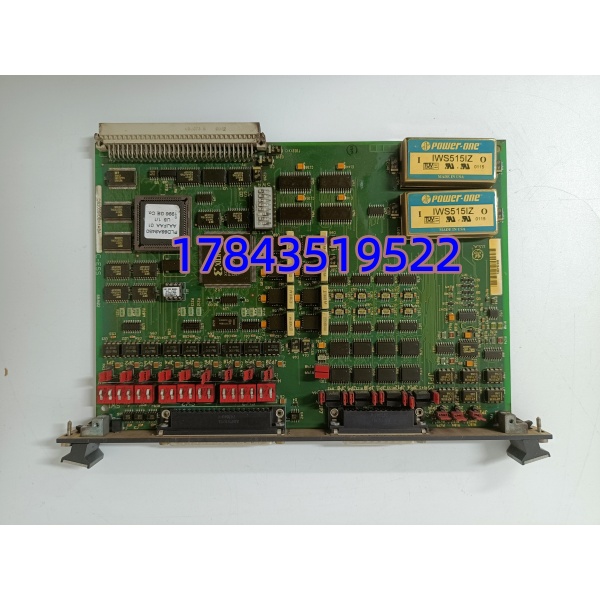

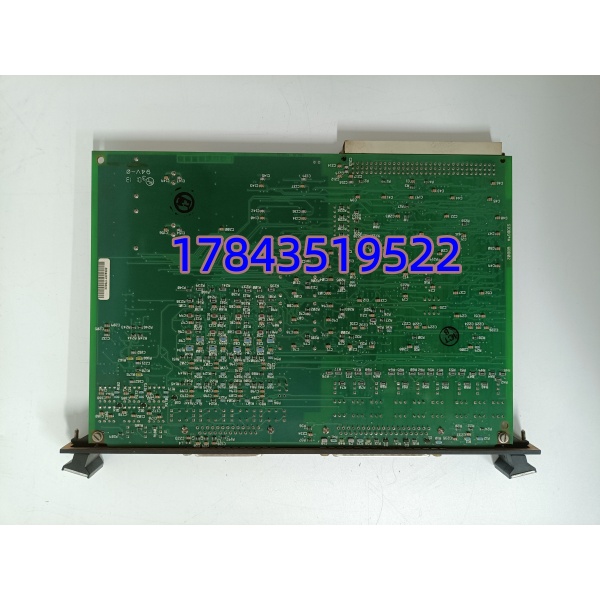

· 型号：DS200SIOBH1ABA（GE原厂标，Speedtronic Mark V SIOB板）
· 品牌：GE（General Electric / GE Vernova，Speedtronic Mark V）
· 系列：Speedtronic Mark V TMR控制系统，VME I/O板 SIOB（Standard I/O Board）
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | DS200SIOBH1ABA（SIOB=Std I/O，H1硬件Rev，ABA factory build） | GE Speedtronic原厂标号 |
| 产品类别 | Mark V VME标准数字量I/O板（SIOB），插R1/R2/R3核心机架Slot 2–5 typically | 非CPU（CPU=DS200TCPS/DS200TCTG等） |
| I/O容量 | 16 DI 24 VDC干/湿接点（可跳干/湿/极性），16 DO 24 VDC源型/漏型可跳，每ch独立LED点（DI绿入/DO绿出） | 配端子板TCQA（DI）、RTBA（DO/跳闸）等 |
| 核心用途 | 现场阀限位/急停/压力开关→DI进Mark V三通道投票，DO出驱跳闸继电器/电磁阀/报警灯/指示灯 | 2oo3投票防单点误跳，DO做ESD急停/主汽门关 |
| 供电 | 背板VME P1供+5 VDC（逻辑），±12 VDC（比较器），现场侧24 VDC由电源分配板（DS200PCCAG1）来端子板进 | 现场24 V短路烧端子板保险不炸SIOB直接 |
| 接口 | VME P1/P2背板连CPU，前面3PL/JE头连端子板柔性缆（TCQA/RTBA/TCPS等），20跳JP+3 DIP块（18 sw设DI/DO类型/终端/投票） | 严格来说它只在固件v?.?以上支持ABA build，老H0无ABA可能DIP不同 |
| 指示 | PWR绿（背板5 V），RUN/COMM绿闪（VME通信），FAULT红（板/通信 err），每DI/DO ch LED点绿=active | 通过ToolboxST读诊断+投票状态 |
| 安装 | Mark V核心机架R1/R2/R3 VME Slot（单槽≈160×100×20 mm），助拔器，conformal coat G3宽温，≈0.4 kg | IP20机柜内 |
| 环境 | -40 至 +70°C（控制室/户外柜燃机），存储-40至+85°C，湿度5–95%非冷凝，IEC 60068抗振 | 宽温扛燃机启动振 |
| 通信/背板 | VME并行总线到CPU三通道，扫描1–10 ms，TMR 2oo3投票DI/DO值，单板故障不影响投票（fault tolerant） | SIOB是TMR里SPOF if单板挂但vote ok |
| 认证 | CE / UL / CSA / IEC 61010 / IEC 61508 SIL 3（系统级论证） | 燃机/汽机保护 |
| MTBF | >100,000小时（现场实测15–20年端子板保险烧主因，SIOB板稳） | DI/O是高影响保护接口 |
产品介绍
从历史生命周期验证切入：DS200SIOBH1ABA就是GE Speedtronic Mark V燃机/汽机控制机架里管开关量的“保护手脚”——插在三重冗余（TMR）核心机架R1/R2/R3 Slot 2–5，通过柔性缆连端子板TCQA（DI：阀限位/急停/压力开关）和RTBA（DO：跳闸继电器/电磁阀/主汽门关），16 DI进三通道各自采同一现场接点做2oo3投票防误跳，16 DO出驱ESD急停/报警灯，单SIOB挂FAULT红但另两通道vote正常=燃机不误跳。现场实测发现，老电厂运行18年SIOB板本身稳但端子板TCQA保险烧（24 V短进DI），FAULT闪DI ch掉vote但燃机继续跑——没SIOB=DI/DO全盲保护误跳或拒动=脱网损百万起。在某个9F燃机项目里碰过，原设计没备SIOB，单R1槽SIOB FAULT红雷雨VME通信抖，ToolboxST报“SIOB R1 Comm Err”但2oo3扛住没跳，连夜借同城拆机件换后R1重sync。
供应链角度看，Mark V早就EOL（GE Vernova转Mark VI/VIE），DS200SIOBH1ABA Last-time-buy关死只NOS全新老库存（conformal coat发黄）/拆机测试OK/Certified Refurb，单价几百到两千块但缺了=保护DI/DO盲=误跳或拒动脱网损百万。TCO算：备每机架1 Buffer SIOB+端子板保险盒花三千块换燃机再跑10年——库存经理拍ABC：归A类高值高停机影响（保护盲=误跳脱网），安全库存SS=1 per TMR rack（每三机架R1R2R3共享1冷备SIOB），重订货点=大修前6个月扫现货。生命周期尾声，NOS conformal coat脆（G3环境吸湿漏电），买回做酒精擦+跳/DIP拍照核对原设置再入库。
应用场景与库存策略
痛点直白：9F燃机满负荷夜，R1槽DS200SIOBH1ABA FAULT红（VME通信抖雷雨），DI/DO ch R1盲但2oo3 R2R3 vote正常燃机不跳——操作站弹“SIOB R1 Comm Err”但保护半盲（单通道fault tolerant），原厂Last-time-buy关交期无限等不起，现场翻电气间锁柜只有空VME Slot无备SIOB，非计划按半盲保护风险脱网损十万起。
典型场景与备货建议：
- 燃机/汽机 Mark V TMR机架（R1R2R3）：非它不可因为SIOB管ESD急停/阀限位/主汽门DO+DI 2oo3投票，单SIOB挂=单通道盲但vote ok，无备件=全盲fault或误跳；建议每TMR三机架（R1R2R3）留1件Buffer DS200SIOBH1ABA per triple rack（安全库存SS=1 per R1R2R3组），ABC归A类高值高停机影响（保护盲=误跳脱网），重订货点=大修前6个月启动寻源现货，或由供应商做寄社代管（VMI）放电气间锁柜；新项目Mark VIe双I/O模块别买老Mark V单。
- 电厂除灰/化水 Mark V小系统：SIOB做DI/DO非保护链，单机架留1 Buffer+备端子板保险盒（TCQA/RTBA 0.5 A快熔），不做新采购只延寿。
- 海上平台/燃气压缩站 Mark V柜：盐雾G3环境端子板保险烧FAULT闪SIOB DI ch盲vote，平台仓留1件冷备SIOB+端子板备保险，船级社验要备件清单里有它；随维保让集成商测DI vote（短急停DI三ch R1R2R3 2oo3=跳闸），跳/DIP设原照（ABA build码一致）。
真实案例：南方某9F燃机，2024年7月雷雨夜满负荷，R1槽 FAULT红+VME Comm Err（雷雨感应抖P1背板），DI/DO R1盲但R2R2 vote 2oo3燃机不跳只ToolboxST报“SIOB R1 Fault Tolerant Degraded”——操作站半盲保护风险大，仪表班长翻电气间锁柜只有空VME Slot无备SIOB，原厂Last-time-buy关，连夜同城同集团另一燃站借拆机测试OK的 H1 ABA，驱车往返两小时凌晨1点进电气间，打硬旁断Mark V急停（已打停机票非SIS但半盲风险大），助拔器拔旧SIOB（单R1 fault可热拔? 严格来说Mark V非热插拔断电换），断电拔VME P1，插新SIOB按原跳/DIP/ABA build码照（手机拍原设置），上电R1 PWR绿RUN闪FAULT灭Comm sync R1R2R3三通道全绿，ToolboxST重scan SIOB DI/DO vote ok，恢复全保护没跳。反思：燃机保护I/O是SPOF里的半盲源，每TMR三机架R1R2R3共享1 Buffer SIOB+端子板备保险盒，ABC A类里升一级——后来设SS=1 per triple rack、重订货点看大修窗口，再没为SIOB等交期。
