描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | DS200SDCIG1ABA |
| 制造商 | GE (通用电气) |
| 所属系统 | Mark V 系列 / DC2000 驱动器 |
| 产品类型 | SDCI 直流电源与仪表板 |
| 输入电压 | 115-230 VAC (允许范围 90-260 VAC) |
| 输出电压 | +5 VDC (±3%)，+3.3 VDC (±3%) |
| 输出电流 | 0.5 A – 5 A |
| 最大功率 | 26.5 W |
| 辅助电源 | 24 VDC / 2 A 隔离输出 |
| 通信接口 | RS-485 (Modbus RTU) |
| 采样频率 | 100 kHz，响应 ≤1 ms |
| 工作温度 | -40 °C 至 +70 °C |
| 尺寸 | 134 × 99 × 56 mm |
| 重量 | 约 0.34 – 0.36 kg |
| 防护等级 | IP65 |
| 认证 | CE、UL、SIL2、ATEX Zone 2 |
产品深度介绍

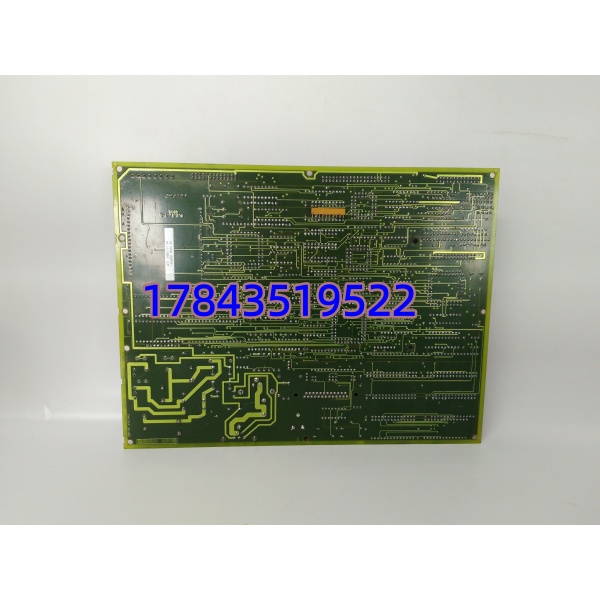

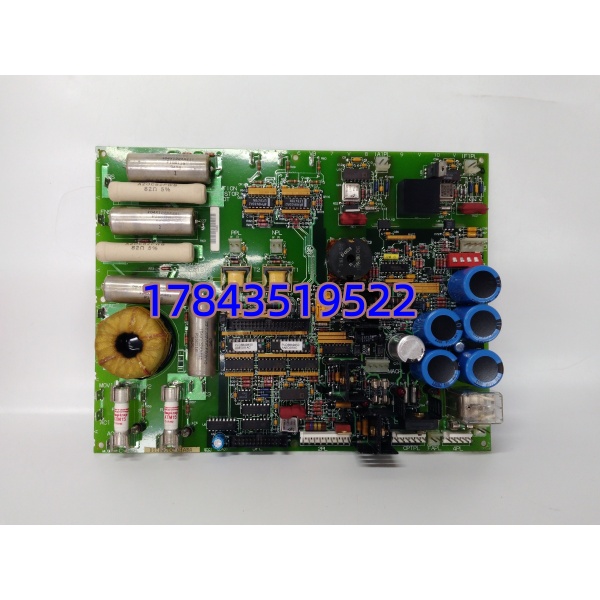

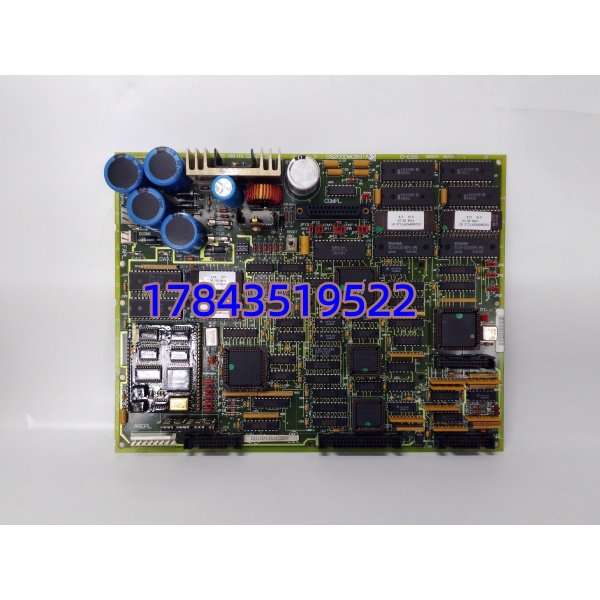

DS200SDCIG1ABA 是 GE Mark V 系统里的一块多功能板卡——它不光是电源板，还集成了信号调理和通信功能。简单说，它干了三件事：把 90-260VAC 的宽范围交流输入转成 +5V 和 +3.3V 的稳压直流（供板卡逻辑用），通过 RS-485 跟上层系统通信，同时监测驱动器的电压、电流、温度等状态 。
这块板子跟 DCFBG1BLC 的区别：DCFBG1BLC 是纯电源板，主要负责给机柜风扇和板卡供电；而 SDCIG1ABA 功能更综合——它是电源 + 信号调理 + 通信网关三合一，一块板替代了传统三套设备，能省 30% 的机柜空间和 25% 的接线量 。
这块板用在 Mark V 控制系统和 DC2000 驱动器上，适用于燃气轮机、蒸汽轮机、大型压缩机等大功率驱动场景。作为停产备件，采购时要特别注意版本——SDCI 系列有多个后缀（G1ABA、G1AFB、G2AEB 等），硬件版本和功能有差异，不同后缀之间不一定能直接互换。以旧板子标签上的完整型号为准，别凭前几位就下单。
应用场景与工程痛点
工程痛点描述
搞 Mark V 系统维修的人都知道，SDCI 板坏了的症状往往很隐蔽——驱动器时好时坏、偶尔报电压异常、通信时断时续，排查半天才发现是这块板的问题。最折腾的是它同时管电源和信号，坏了之后整套驱动系统都没法干活，备件还不好找。
典型应用场景
- 燃气轮机 – 启动与调速控制：为 Mark V 控制柜提供逻辑电源，同时采样电枢和励磁回路的电流、电压信号，参与 SCR 触发控制 。
- 蒸汽轮机 – 驱动系统接口：用于汽轮机调速器的 DC2000 驱动器，提供电源和通信接口，采集温度、转速等反馈信号。
- 大型压缩机 – 状态监测：在石化、煤化工领域，监测压缩机的运行参数（电压、电流、温度），通过 RS-485 上传到上层系统 。
- 发电厂 – 励磁系统：在 GE EX2000 励磁系统中也有应用，提供电源和信号调理功能。
