描述
产品详情

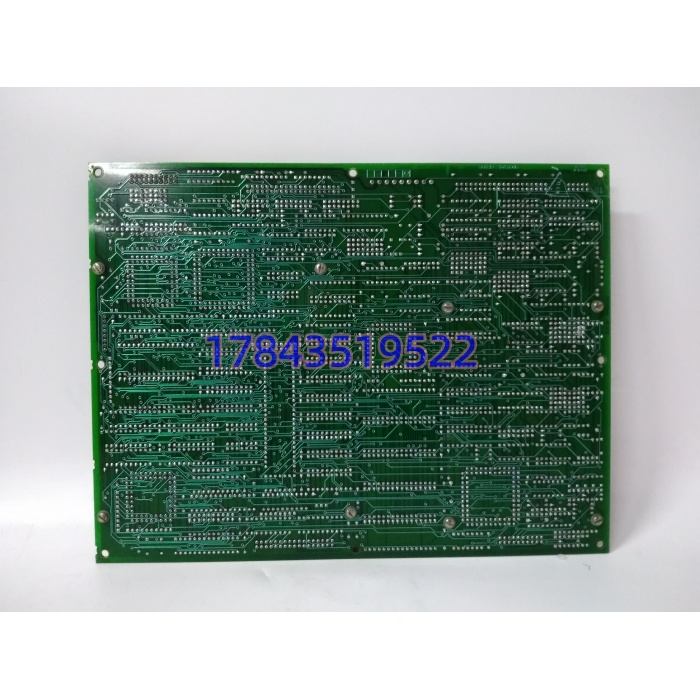

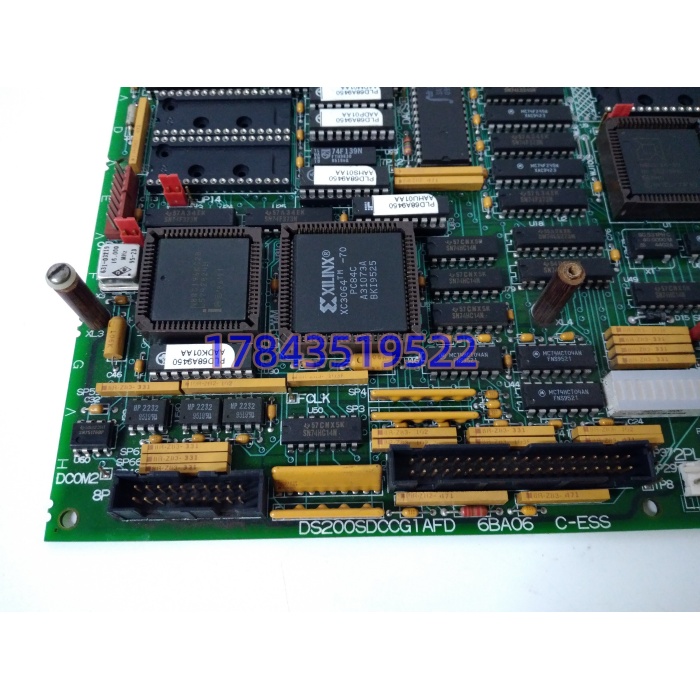

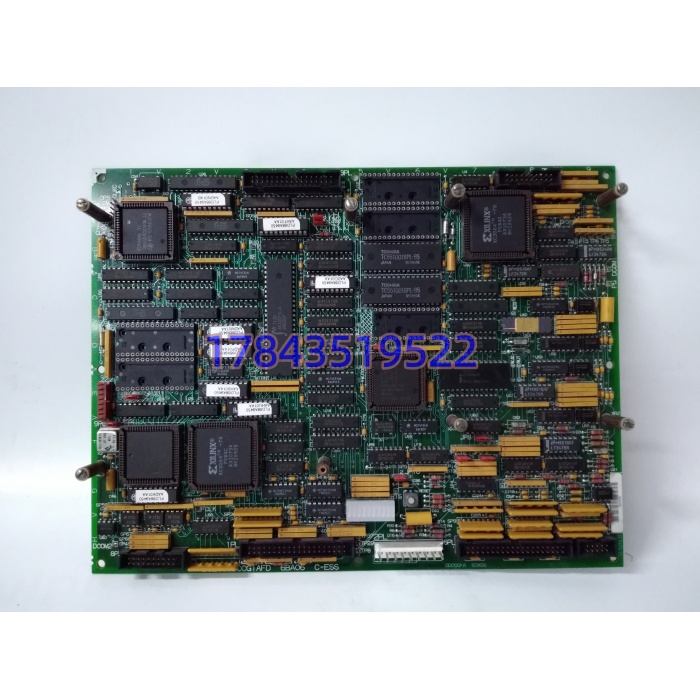

· 型号：DS200SDCCG1AFD
· 品牌：GE（General Electric）
· 系列：Mark V Speedtronic（DS200 硬件家族，SDCC 驱动控制功能）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 板型定位 | SDCC 伺服驱动控制板（Servo Drive Control Card），G1 硬件平台 |
| 修订解析 | G1=硬件修订；A=一级功能修订；F=二级功能修订；D=Artwork 配置修订；正常涂层（非 Conformal C 后缀） |
| 处理架构 | 多微处理器 + 共享 RAM（驱动控制、电机控制、通信协处理分离），具体片型随批次，以原厂手册为准 |
| 信号链路 | 收 Mark V 背板数字指令 → 解算 → 输出伺服阀电流；同时收 LVDT/RVDT 交流反馈做闭环解调 |
| 板载配置 | 8 组跳线（部分工厂测试跳线用户不可改）+ 软件配置工具下装；U6/U7 位通常需移植旧板 EPROM（DS215 板才带预烧 EPROM） |
| 连接器 | 背板双总线座 + 前端 I/O 头 + 子板扩展座（可叠 SLCC/LAN 子板） |
| 供电 | 背板由 DCFB 送 24VDC，板载转 5V/±15V 逻辑层，典型功耗 <20W |
| 隔离与保护 | 通道驱动级含隔离与瞬态抑制，伺服输出回路串保险与二极管阵 |
| 架构兼容 | Simplex 单插；TMR 下 R1/R2/R3 各插一块，经 SBCA 投票 |
| 物理 | Mark V 单槽 PCB，角孔带安装导电环，约 175×120mm 级（以 GEI-100029 图为准） |
| 环境 | 控制柜内 0~55℃ 级（板级标称渠道有 -40~+70 说法，以原厂手册为准），IP20 |
| 生命周期 | GE 已停造，Last-time-buy 无公开新单，仅渠道库存/拆机/翻新（AX Control 类做全功能测试） |
产品介绍
（E 维护者视角切入）现场实测发现，SDCC 板失效最会伪装：不是 ERR 灯常亮，而是 IGV 在启机阶段开度指令 34% 但实际 LVDT 反馈 31% 且慢漂，防喘控制算出的余量比真实多 3%——这种”准而不准”的状态比硬故障更危险，某 9E 站就因为这个在夏季高负荷时两次自动限负荷，查了三天以为是伺服阀喷嘴堵。DS200SDCCG1AFD 在 G1 平台里属于 A/F 双修订的中后期版本，FD 组合意味着出厂按特定工程图纸做过跳线默认和 EEPROM 校准写入，严格来说不能用 AAA 白板随意替，除非你把旧板 U6/U7 EPROM 拔下来移植过去并重跑 LVDT 标定。
从 TCO 看，这张板和前几轮 CTBA 终止板是 Mark V 机柜里”一软一硬”的两道坎：CTBA 管信号进门，SDCC 管指令出门。它单价在 MRO 渠道常报 1.5万-3.5万人民币（看成色、是否带原 EPROM、是否 AX 类全功能测试件），但 IGV 或燃料阀一旦失驱，燃机直接转手动或切空载，一小时产量损失够买十几块。GE 关单后全球靠拆机流转，属于”Last-time-buy 已过、必须按在役核数战略囤”的 A 类件。TMR 三柜里坏一块，该核伺服降级为二取二，API 612/670 审查会记不符合项，所以备件逻辑是”按核备”不是”按柜备”。
应用场景与库存策略
驱动控制板失效的代价不是”画面灰”，而是”阀还在动但动错了”——燃料行程阀给多 2%、IGV 开度偏 3%，燃烧室温度场偏移，高温段寿命偷偷打折，等 TT2 报警已经晚了。
- 电力燃机｜9E/9F IGV 控制、燃料行程阀（FSL/FSR）伺服驱动 → Mark V 唯一出门驱动层，无平替 → 建议 Simplex 机柜备 1 件、TMR 三核各备 1 件冷备，同 FD 配置+带可移植 EPROM 方案；随 R 核柜存放。
- 油气压气站｜管线压缩机组 Mark V 防喘阀定位 → 伺服电流漂移会骗过防喘算法 → 建议供应商（AX Control、长鑫类）代管 1 件+自有 1 件，签 48h 发货。
- 海上 FPSO｜透平发电机 Mark V 老桩机 → 补货靠补给船 → 安全库存按平台机组核数×1.2，另新加坡仓寄售。
- 存量迁 Mark VIe 场景｜严格来说 SDCC 物理上不进 VIe 背板，迁移要换伺服接口层并重映射 IGV 控制回路；老站续命别动架构，继续淘 G1AFD 同修订件，跨修订（如 G1AGD/G4AFD）插回去 LVDT 激励频率和伺服量程可能不对。
- 盐雾环境 → 原 1AFD 是正常涂层，要防腐蚀选带 Conformal 涂层的 DS200SDCCGx-C 变体，别拿裸板喷三防漆糊弄。
真实案例：2023 年华南某 9F 联合循环，#1 燃机 Mark V R2 核 SDCC（DS200SDCCG1AFD）板载伺服驱动级一颗功率运放温漂，IGV 在 60% 开度附近死区变大，启机暖机阶段三次因 IGV 跟踪超差切手动。库里按”CPU 和通信卡才重要”只备了 SCPU 和 SLCC，没备 SDCC。从上海渠道调一块带原 EPROM 移植服务的翻新 G1AFD，36 小时到现场，但机组已限负荷启停两次，折发电量约 52 万。事后该厂把 SDCC 全后缀（G1AAA/G1AEC/G1AFD/G1AGD）按”R 核数×1″建 A 类编码，并规定大修必做”伺服闭环阶跃测试+EPROM 内容校验和备份”。
