描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 制造商 | GE (通用电气) |
| 产品型号 | DS200RTBAG2AFB |
| 所属系统 | Mark V DS200 系列燃机/汽轮机控制 |
| 功能缩写 | RTBA (Relay Terminal Board Assembly) |
| 板载继电器 | 10路 (位置K20-K29) |
| 继电器类型1 | DPDT (7个, K20-K26), 2×Form C触点, 每触点 10A 额定 |
| 继电器类型2 | 4PDT (3个, K27-K29), 4×Form C触点, 每触点 1A 额定 |
| 线圈电压 | 110V DC (内部) |
| 过压保护 | 每个继电器配备130VAC金属氧化物压敏电阻 (MOV) |
| 连接器 | 1×16针 (RPL) + 1×2针 (OPTPL) |
| RPL端子定义 | 针1,3,5,7,9,11,13,15常连 |
| 端子总数 | 52个连接点 |
| 供电 | 24V DC (板载逻辑) |
产品深度介绍

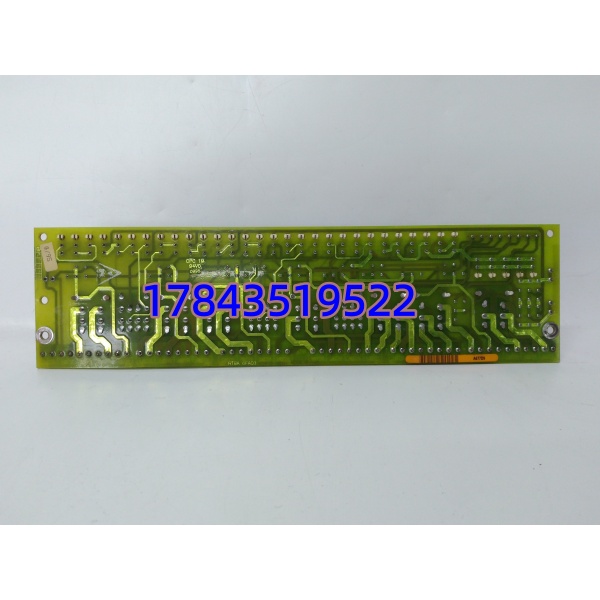

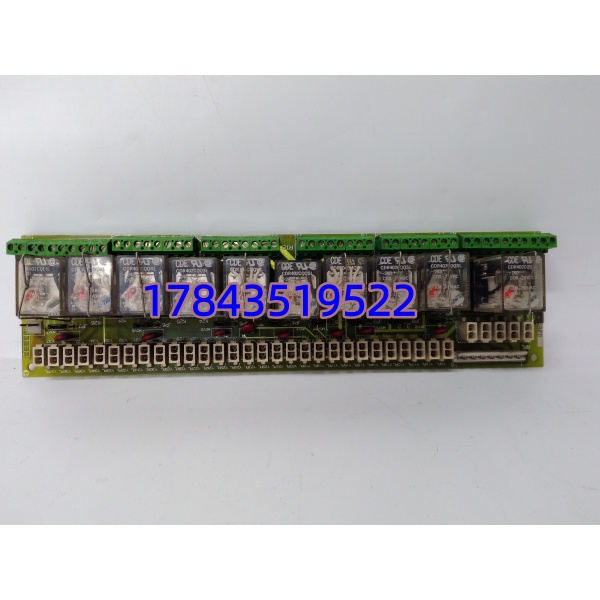

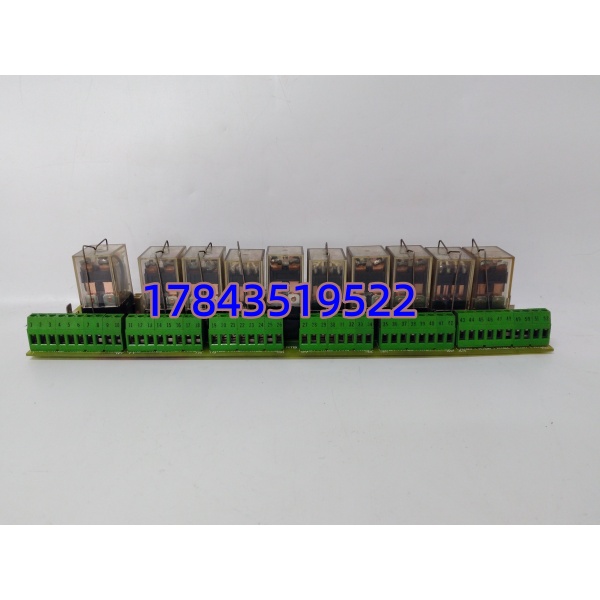

DS200RTBAG2AFB 是通用电气 (GE) Mark V 系列燃机和蒸汽轮机控制系统中的继电器端子板 (Relay Terminal Board Assembly) 。这块板子安装在驱动柜内，核心任务是把控制系统发出的低功率控制指令，放大并转换为可直接驱动现场设备的干接点信号——比如燃机的燃料截止阀、润滑油泵接触器、报警灯等等 。
这块板子的设计思路很清晰：混合配置+模块化更换。它一口气提供了10路继电器，其中7个DPDT继电器（触点容量10A）用于大功率负载，3个4PDT继电器（触点容量1A）用于信号级切换 。每个继电器都有独立的110V DC线圈驱动，还配了130VAC的压敏电阻做浪涌保护 。如果某个继电器烧了，现场可以直接拔下来换新的，不用整块板报废 。此外，板上的16针RPL连接器里只有奇数针脚常连，具体映射关系必须查GEI-10016B手册的Table 3和Table 4，别凭经验盲接 。
质量控制与测试流程
对于Mark V这种燃机核心控制系统的备件，每一个继电器触点都必须万无一失。发货前执行以下流程：
1. 入库验收检测
- 来源追溯: 核验原厂采购凭证，确认型号后缀AFB无误。
- 外观检查: 检查PCB无腐蚀、继电器有无物理损伤、焊点无虚焊、金手指无划痕。特别注意MOV压敏电阻有无炸裂痕迹。
2. 上机功能真机测试
- 测试环境: 搭建GE Mark V专用测试机架，接入模拟控制器信号。
- 通电自检: 施加24V DC板载电源和110V DC线圈电源，观察板上LED状态指示灯。
- 继电器动作测试: 通过信号发生器依次触发K20-K29，用万用表实测每组触点的通断和接触电阻，验证DPDT和4PDT的动作逻辑。
- 触点带载测试: 在10A触点回路接入模拟负载，验证大电流下的触点压降和温升。
- 保护验证: 模拟过压工况，确认MOV能否有效钳位。
- 老化测试: 连续带电运行 >24小时，周期性触发继电器动作，监测温升。
3. 最终质检与包装
- 防静电包装: 模块装入防静电袋密封，贴附QC合格标签。
