描述
产品详情

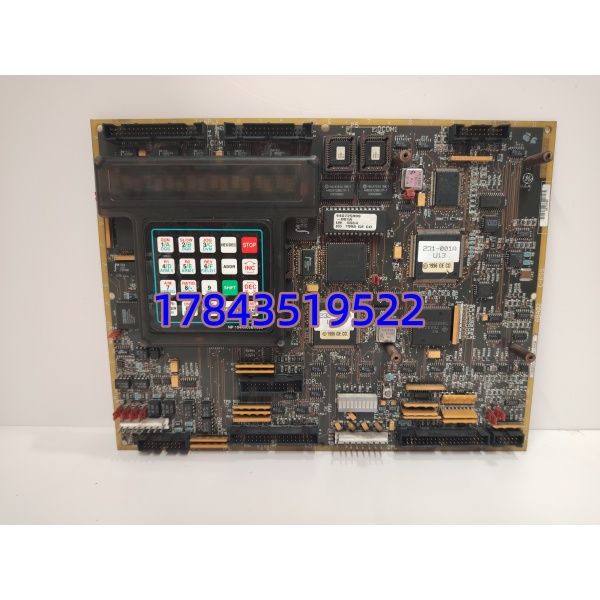

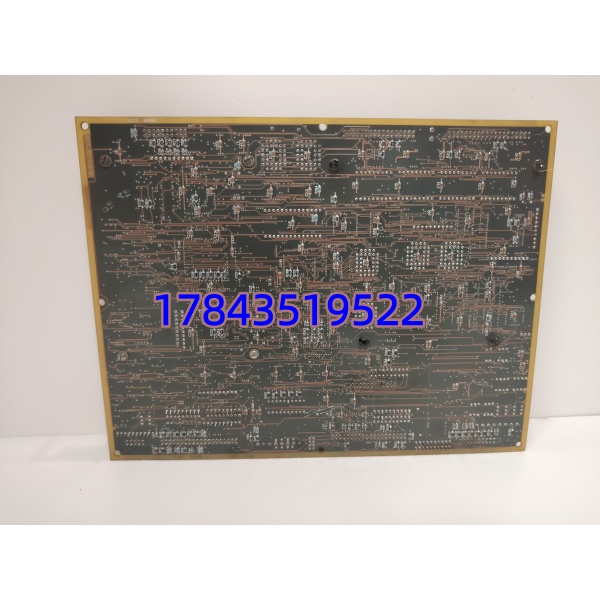

· 型号：DS200LDCCH1AKA
· 品牌：General Electric（GE Power — Speedtronic™ Mark V）
· 系列：Mark V LM Series — LAN Drive Control Card（LDCC）
规格参数
| 项目 | 规格 |
|---|---|
| GE 型号 / 订货号 | DS200LDCCH1AKA（LDCC = LAN Drive Control Card，H1=版本，AKA=涂层/硬件选项组） |
| 适用系统 | GE Mark V / Mark V LM9000 燃机/汽机数字电液控制系统（TMR 或 Simplex 配置） |
| 模块类型 | LM 系列控制与通信接口板（插 <I>、<R>/<S>/<T> 或 QC 型机架槽位） |
| 主要功能 | R/S/T 三处理器 LAN 接口、本地数字 DI/DO 及模拟 AI/AO 处理、伺服/驱动控制信号接口 |
| 背板供电 | ±5 VDC、±12 VDC（由 Mark V 机架电源模块 DS200SHVM 等供给） |
| 通信接口 | Mark V R/S/T LAN（通过背板连接器与 R/S/T 处理器板通信；部分版本带外部同轴/DB 口） |
| 本地 I/O 能力 | 板上引出的数字量输入/输出点及少量模拟量（依具体机架配置与 Cable 定义） |
| 配置 ID / 跳线 | 板载 PROM/EEPROM 存硬件 ID；多个 DIP 开关/Jumper 设定 LAN 地址与 TMR 模式（严格来说不同后缀 AKA/ALA 不可随意混——需与原 BOM 一致） |
| 指示灯 (LED) | PWR、RUN、COMM、ERR 等多枚 LED 指示板卡健康与通信状态 |
| 涂层/Conformal Coat | AKA 后缀表示特定 conformal coating（防盐雾/潮湿），替换时建议同涂层或确认环境兼容 |
| 工作温度 | 0℃ ~ +60℃（IEC 60721-3-3 Class 3K3，柜内安装），存储 -40~+85℃ |
| 湿度 | 5%~95% RH 非凝露 |
| 尺寸 / 重量 | 约 233 × 160 mm（Mark V 标准 Eurocard 尺寸），≈0.5 kg |
| 生命周期状态 | Obsolete / Discontinued — GE Mark V 系列已 EOL，新件无产靠 NOS & 测试翻新 |
| 认证 | UL / CE，符合 IEC 61000-6-2 EMC |
产品介绍
(C 竞品对比/历史视角切入)
早年在某 9E 燃机 Mark V 柜碰过——运行中 <R> 机架报”LDCC COMM FAIL”，三取二未跳车但降级为二取二运行，查为 DS200LDCCH1AKA 板载 LAN 收发器热老化致偶发掉线，热插拔更换（注意先切控制至 Simplex 或确认 TMR 容错）后通信恢复。（严格来说，后缀 AKA 代表特定 conformal coating 与 PROM 配置组——现场曾有工程师拿无涂层 ALA 版本替入海洋平台柜子，半年后因凝露腐蚀出隐性故障；同型号不同后缀电气兼容但涂层等级建议匹配原机环境，不确定时拍原板照片让供应商核对。）
Mark V 整体已进 GE Legacy/Obsolete 阶段，DS200LDCCH1AKA 属A 类关键停产备件：它是 R/S/T 处理器与现场 I/O 及 LAN 互联的枢纽，单块故障在 TMR 架构下降级容错但失去冗余度，Simplex 配置直接停机。建议按”每套 Mark V 机架按在线 LDCC 数 N+1 冷备 1 件（或全厂共享池备 ≥1 件 + 单机最低 1 件）”囤 NOS——TCO 算的是一次燃机跳闸或降负荷的零头。GE 新项目主推 Mark VIe，存量 Mark V 现场还得再跑多年，这板的二手溢价随稀缺度已明显抬头。
应用场景与库存策略
LDCC 板故障 → TMR 架构下三取二降级为二取一（保护逻辑仍可运行但冗余度丧失，部分电站规程要求限时修复），Simplex 配置直接失去控制通信致机组跳闸或无法启动。Mark V 已 EOL，原厂新件为零，靠 NOS/翻新。
典型场景与备货建议：
- 燃气轮机 Mark V 控制柜（电力/石化 6B/9E 等） — LDCC 是 R/S/T 与 I/O 及 LAN 枢纽 → 建议每套 Mark V 机架按 N+1 冷备 1 件（放防静电袋存干燥柜），大修做插拔触点清洁及 LED 自检。
- 蒸汽轮机 DEH Mark V 改造存量项目（多机架同类） — 同厂多套 → 全厂按同类机架设共享池备 ≥1 件，年度做上电自检（观察 PWR/RUN/COMM LED 序列）。
- 海上平台/沿海电厂（高湿盐雾） — 优先选带 Conformal Coating（AKA 后缀）→ 提前确认渠道 NOS 存量，若被告知末批可购按剩余服役期执行 LTB（通常全厂 1 件 + 共享池 1 件）。
- 计划 Mark V→Mark VIe 改造的项目 — 过渡期保留原型号做热备，新系统 FAT 通过后再评估呆滞调拨或留底牌。
真实案例：
东部某 125 MW 联合循环 #1 燃机（Mark V TMR），小修后复役自检报 “<S> LDCC COMM FAIL”，查为 DS200LDCCH1AKA 板载晶振频偏致 LAN 同步异常（外观无异常），TMR 降级二取二通过自检允许运行但受控降负荷至 85%。库房无 Mark V 备件，联系 MRO 商隔日空运达——事后该厂把 DS200LDCCH1AKA + DS200SHVM + DS200TCPS 列入”A 类关键可换件 Mark V 清单”，按机架数×1.2 采购冷备并建立序列号台账，年检必做插拔金手指清洁。现在换板平均恢复时间 <30 min。
