产品详情

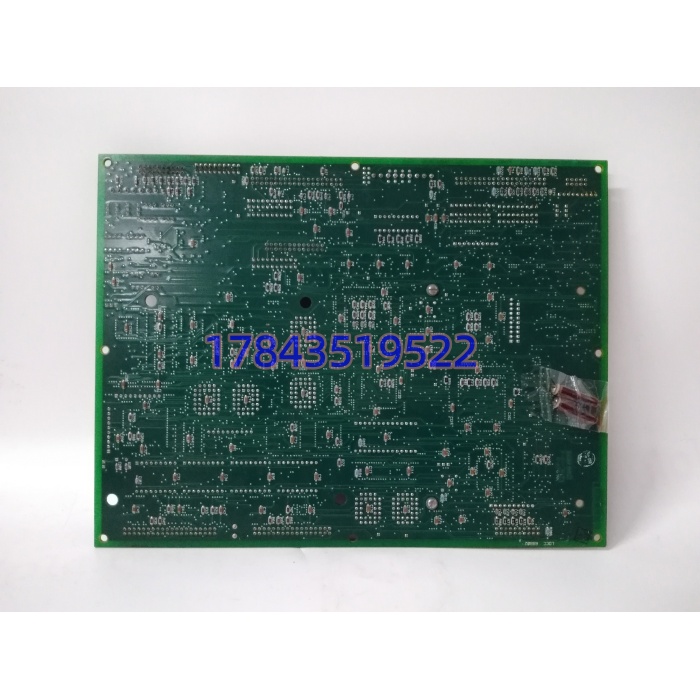

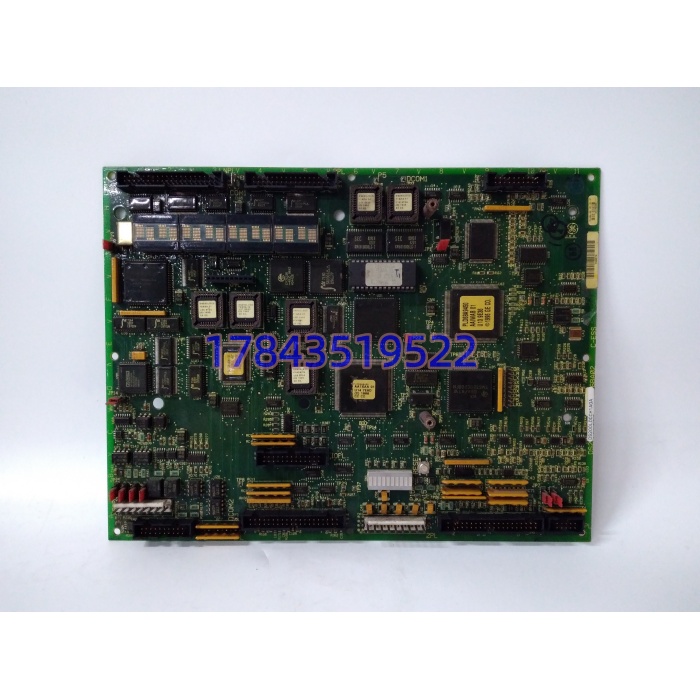

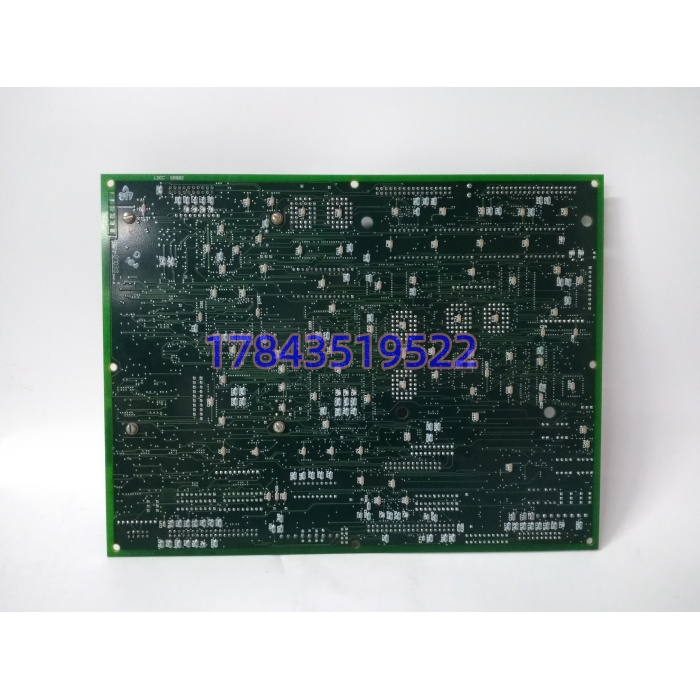

· 型号：DS200LDCCH1AGA
· 品牌：GE（General Electric）
· 系列：Mark V Speedtronic（DS200 板卡子系，LDCC 类）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 板卡定位 | 驱动控制 + LAN 通信（LDCC） | Mark V 驱动柜/励磁柜用 |
| 总线形式 | VME 背板 + QDII 驱动总线 + LAN | 非 PCI、非独立以太网交换机 |
| 处理器 | 4 颗专用微处理器 | LCP（LAN 控制）/ DCP（驱动控制）/ MCP（电机控制）/ CMP（协处理） |
| 内存 | 板载 Flash（PROM 区）+ NVRAM + RAM | NVRAM 靠锂电池保持，电池衰减丢参数 |
| 模拟 I/O | 6 AI（±10 V / 4–20 mA / TC / RTD 组态）+ 2 AO（±10 V） | 给 IGV 位置、LVDT 反馈 |
| 数字 I/O | 32 点 DI/DO 可组态，单点 2 A | 具体分配依订单 PROM 定 |
| 编码器接口 | 2 × 增量 ABZ + 1 × Resolver | 电机轴/阀位反馈 |
| 通信 | QDII 驱动总线、LAN（DLAN/ARCNET 系）、RS-232/485、可选 Modbus TCP 经 LCP | 严格来说 AGA 后缀的 LAN 口协议栈与 ANA 略有差异，以 GEI-100216 为准 |
| 跳线/开关 | 14 处跳线 + DIP 开关组 | 修订版间 DIP 含义不同，换板必核 |
| 供电 | 24 VDC（18–36 V 宽压） | 背板取电，典型 15 W / 最大 25 W |
| 工作温度 | -40 ℃ ~ +70 ℃（工业级三防涂层） | 存储 -55~+90 ℃ |
| 隔离 | 通道-背板 2500 Vrms 光隔 | 模拟/数字分组隔离 |
| 尺寸/重量 | 233 × 167 × 64 mm / 约 0.9 kg | 单槽 VME 大板 |
| 工艺规范 | GEI-100216 | 原厂图纸与跳线表以此为准 |
| 同族变体 | AGA / ALA / ARA / APA / AHA / ANA | AGA 与 ALA 功能近邻，DIP/固件不通用 |
| 认证 | CE / UL / ATEX Z2（依批次） | 单板不单独发 SIL 证书 |
产品介绍
Mark V 驱动柜里最怕的不是板子彻底死，是它”半死”——LCP 还在发 LAN 心跳，QDII 驱动闭环却因 DCP 的 NVRAM 参数悄悄错位，IGV 在 38% 开度附近周期性抖 0.5%，运行部看趋势图以为是气路脏，实际是 LDCC 板里 CMP 算出来的前馈项被旧参数拖偏。DS200LDCCH1AGA 这块 LDCC 的价值，不在它集成了”驱动+通信”（分体也能做），而在四颗处理器把驱动闭环和 QDII 帧调度绑在同一块 VME 板上，时序确定性比外挂通信卡高一个量级——燃机 IGV 跟随性、燃料支路交叉限制这种毫秒级活儿，分开布卡做不到。
严格来说，AGA 这个后缀在 LDCC 家族里是”GA 修订变体”，和 ALA（LA 修订）、ANA（现行推荐替换）引脚兼容但 PROM 内容、DIP 含义、LCP 固件版本三者必须和系统原档对齐，不能凭”都是 DS200LDCCH1A 开头”热插拔替。从 TCO 看，贸易商全新 AGA 报价 8k–15k 浮动，但一块板瘫了导致燃机限负荷 10% 运行 24 小时，损失远超十块备件钱。所以库存里留它，留的是”Mark V 驱动柜大脑备份权”，而且冷备件必须带一份同序列号读取出来的 NVRAM 参数镜像+跳线照片，否则备一块裸板现场重灌参数至少要半个班次。
应用场景与库存策略
燃机调峰机组每次 AGC 爬坡，IGV 和燃料阀走交叉限制，LDCC 里 DCP 算位置给定、MCP 收编码器、LCP 把状态甩给相邻控制器。LDCC 一旦 QDII 通信间歇掉帧，表现为”阀位反馈滞后、交叉限制松旷”，不会立刻跳机，但会让排烟温度偏差慢慢爬到报警线，运行部先查气路、再查热电偶，没人第一反应怀疑 Mark V 驱动柜里这块板。
- 电力·F 级燃机 Mark V 主控驱动柜：IGV/燃料阀/加载励磁都过 LDCC → A 类，单机组驱动柜现场冷备 1 块裸板（含同版本 PROM 备份）+ 集团 N+1 集中备 1 块；备板每 2 年通电读一次 NVRAM 电池电压。
- 励磁·EX2000 励磁柜：LDCC 兼做励磁机接口 → 与供应商签 VMI 代管 1 块，自身零库存，但合同写”原厂或 GE 授权翻新，ANA 可替 AGA 需书面确认”。
- 油气·管道压缩机驱动透平：偏远站备件运输周期 2 周起 → 站场冷备 1 块，别等停机再向厦门调。
- 存量 Mark V 老机组（非 Mark VIe）：DS200LDCCH1AGA 不进 Mark VIe 底座，跨代迁移是系统级工程，别在请购单里和 Mark VIe 通信卡放一起比价。
- 排雷：网页把 DS200LDCCH1AGA 写成”Mark VIe 安全 I/O 卡供货到 2035″是张冠李戴（那是 VIe 平台叙事），AGA 属 Mark V 老件，渠道”discontinued”说法更贴近现实，采购前先查 GE Vernova 备件通告。
真实案例：2023 年某 9F 燃机联合循环厂，夜班 AGC 升负荷时 IGV 位置趋势出现 0.3 Hz 低频锯齿，排烟分散度报警。维保班换 IGV LVDT 两支、标定气动缸、查 24 V 电源纹波，耗 16 小时没消。GE 远程让读 Mark V 诊断——LDCC 板（DS200LDCCH1AGA）LCP 状态灯按 GA 修订特有的双闪序列报错，CMP 任务周期从 0.5 ms 漂到 1.8 ms，根因是板载 NVRAM 锂电池电压跌到 2.1 V、部分驱动参数回退到 PROM 默认。厦门调一块 AGA 裸板，带原机组读取的 NVRAM 镜像灌回，热插拔替换（Mark V 允许 LDCC 在线换，但需先置驱动”维护模式”），恢复。复盘：原板没死，是电池老化参数腐化；若按 ABC 法把 LDCC 列 A 类且每 2 年测电池，这 16 小时限负荷损失本可免。
