产品详情

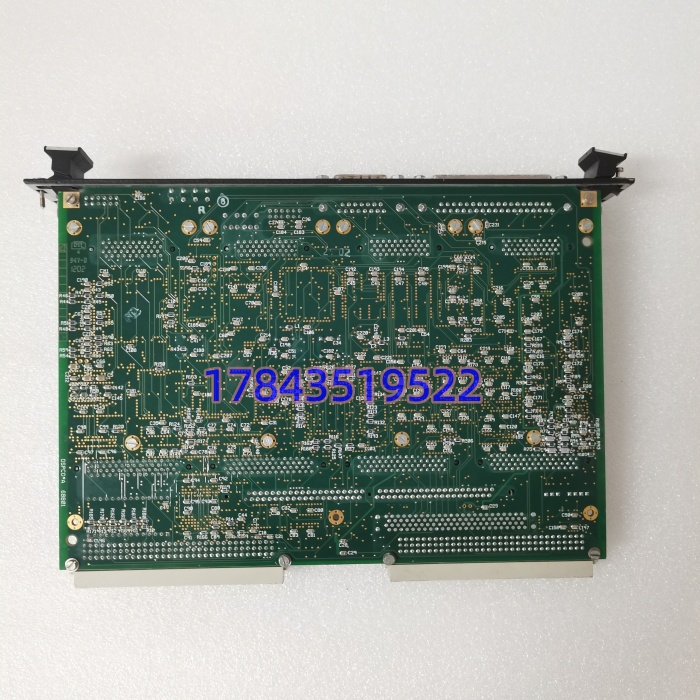

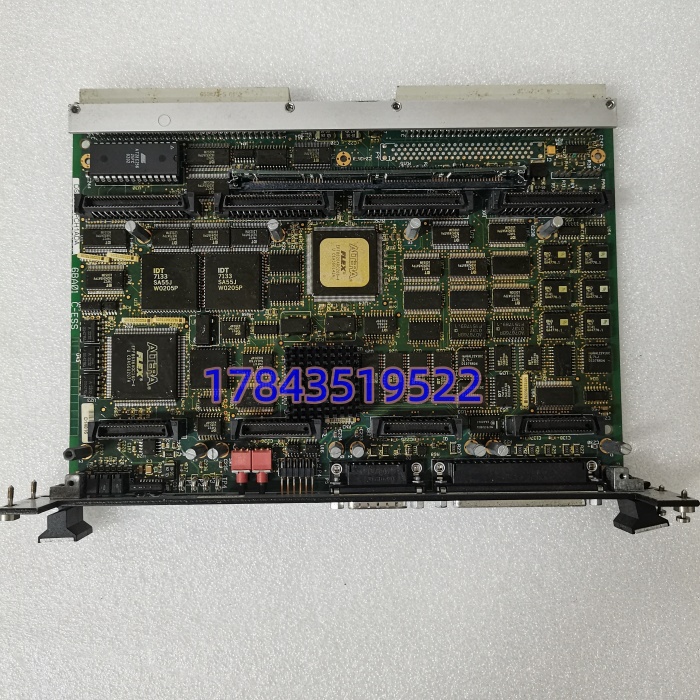

· 型号：DS200DSPCH1ADA
· 品牌：GE（通用电气）
· 系列：Speedtronic™ Mark V
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | DSPC数字信号处理器控制板 |
| 系统归属 | GE Speedtronic™ Mark V 涡轮机控制系统 |
| 处理器核心 | 数字信号处理器（DSP），部分来源指认为TI C6000系列 |
| 电源要求 | +5 V DC，典型6 A（注：另有来源标注24V DC输入，此为主板供电差异，+5V为DSP核心供电） |
| 继电器通道数 | 12路 |
| 跳闸电磁阀额定值 | 125 V DC |
| 输入电压范围 | 18 – 32 VDC（电源输入） |
| 安装方式 | VME机架插槽（物理占用2个槽位空间） |
| 子板扩展能力 | 最多支持4个子板（通过60针+40针连接器） |
| 前面板接口 | 状态LED指示灯、复位按钮、I/O接口、两个固定螺丝 |
| 工作温度 | -30°C 至 +65°C |
| 尺寸（高×宽） | 15.9 cm × 17.8 cm |
| 涂层 | PCB板覆盖工业级三防涂层（Conformal Coating） |
产品介绍
这块板子放在桌上看着不大，插进Mark V机柜里就是整个涡轮机的“命根子”之一。DS200DSPCH1ADA在GE Speedtronic系统里的角色，不是普通PLC那种扫个梯形图的水平——它跑的是真正的实时闭环控制，从燃气轮机的燃烧动态到蒸汽轮机的调速阀响应，都得靠它那块DSP芯片在毫秒级窗口里算出结果。
有人问过：“故障了能不能拿通用工控机替代？”我只能说，别给自己找麻烦。这块板子的硬件设计里，专门配了子板来做信号的缩放、缓冲、隔离和调理——热电偶的毫伏信号、LVDT的位移反馈、伺服阀的驱动电流，全都要经过专门调理才能进DSP。通用平台没有这套信号链，你插上去读到的数据都是漂的。再加上Mark V系统早就停产了，官方不再生产新件，市面上流通的就两种：停产前的库存尾货，和经过测试的二手良品。
应用场景与库存策略
燃气轮机非计划跳机，一次损失足够买一整柜的备件。而DS200DSPCH1ADA这种级别的核心控制板一旦出问题，现场根本没有“临时替代”这一说——涡轮机直接趴窝。
- 场景1：燃气-蒸汽联合循环电厂 — 燃气轮机调速/保护系统
- 为什么非它不可：Mark V系统的控制架构是封闭的，DS200DSPCH1ADA作为DSP处理器核心，执行的是燃烧动态控制和超速保护算法。VME背板协议和I/O映射都是GE专有的，任何第三方板卡都塞不进去。
- 备货建议：每台燃气轮机的控制柜里至少要有1块完好的冷备件。这玩意儿一坏，等调货的时间足够让你后悔为什么没早备。
- 场景2：炼化企业 — 工艺气压缩机透平控制
- 为什么非它不可：蒸汽透平驱动的大型压缩机，转速调节和防喘振控制都跑在这块DSP上。停机导致的产量损失按小时算，备件成本相比之下可以忽略不计。
- 备货建议：如果该型号已确认停产，建议执行一次性批量采购，按5年消耗预估量囤货。DS200DSPCH1A（无DA后缀）据称可作为替代型号，但采购前务必核对硬件版本号与固件兼容性——不确定的请以原厂手册为准。
- 场景3：风力发电 — 大功率变流器控制
- 为什么非它不可：GE某些大功率风机的变流器也用了Mark V衍生平台的控制板。塔筒内维护条件差，板卡损坏后更换窗口极短。
- 备货策略：风场备件中心可考虑由供应商代管（VMI）1-2块，约定紧急发货条款。
真实案例：
前两年有个燃气电厂的朋友，某天下午Mark V机柜里一块DS200DSPCH1ADA的状态灯全红了。机组跳闸，调度电话当场就打过来了。库房翻遍了，只找到一块坏的待修件。怎么办？当晚从外地同行那里借了一块拆机件，连夜开车送过来，凌晨两点换上，三点并网。他们后来改了策略：Mark V系统的核心DSP板，所有型号至少备1块状态完好的“保险件”。 这玩意儿不是耗材，不需要定期换，但必须确保它“随时能打”。一块板子的成本，换一次非计划停机的免死金牌。
