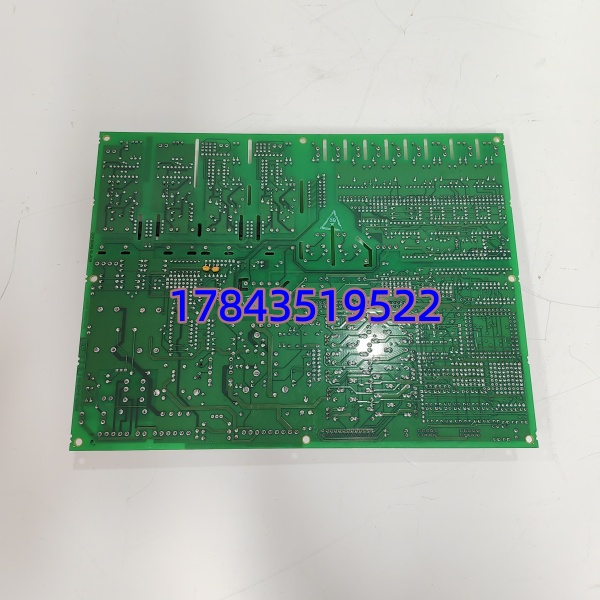

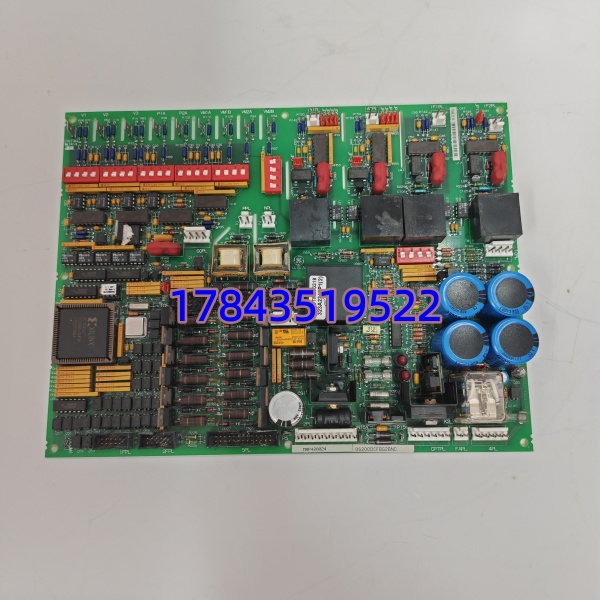

GE DS200DCFBG2BNC MRP420024 | GE Speedtronic Mark V 燃机控制用

描述

产品详情

· 型号：DS200DCFBG2BNC（MRP420024）

· 品牌：GE（General Electric）Speedtronic

· 系列：Mark V Turbine Control System / DC2000-series Drive

规格参数

• 模块类型：DC Feedback Power Supply & Drive Control Interface Board（DCFB）
• GE 型号/MRP：DS200DCFBG2BNC，物料号 MRP420024
• 所属系统：GE Mark V Speedtronic（燃气/蒸汽轮机 TMR 控制）及 GE DC2000/AC2000 驱动器
• 输入电源：38–115 VAC（交流监测与电源转换电路）或 24–30 VDC 由 I/O 包供给逻辑侧
• 输出电源：为系统提供 +5V、±15V、+24V DC（经板内稳压与分配），集成过压/过流保护
• 反馈信号输入：2× MRP 磁阻探头（0.5Hz–20kHz）、2× LVDT/RVDT 位置反馈（3Vrms @ 2.5–3kHz 激励）
• 高频接口：双/四 BNC 同轴插座（接涡流振动探头或高频信号观测）
• 信号分辨率：16bit ADC 输入，14bit DAC 输出，线性误差 ±0.05% FSR
• 驱动输出：SCR 门极脉冲驱动电路、4路隔离继电器驱动（Form C 触点容量 5A@30VDC）
• 隔离耐压：现场侧↔系统侧 250V AC/DC；背板总线光电隔离
• 配置元件：板载 7 个 DIP 开关、12 个跳线（Jumper）、5 个测试点（TP）、3 个保护熔丝
• 指示元件：2× LED（Run/Fault）+ 1× 氖灯（Neon）状态指示
• 安装形式：插入 Mark V I/O 核心机箱插槽或驱动器控制柜导轨底座（VME 式边缘连接器 96pin）
• 工作环境：-25℃～+70℃（工业级），5%–95% RH 无冷凝，符合 IEC 60068抗震
• 物理尺寸/涂层：约 6U VME 规格（233×160mm），PCB 三防漆（Conformal Coating）防潮防腐蚀

严格来说，DS200DCFBG2BNC 的 “G2BNC” 后缀指第二代硬件含 BNC 接口，MRP420024 是内部物料编码——它与 MRP433745 等其它 MRP 号的同种板卡硬件通常一致仅需确认 EEPROM/firmware rev 匹配 Mark V 机架版本（R/S/T 控制器），以 GE 原厂手册PCN 为准。

产品介绍

在某个联合循环电厂做 Mark V 年检时遇过——启机曲线里 IGV（进口导叶）位置反馈值在 30%~50% 区间抖动，最终查是 DCFBG2BNC 上 LVDT 激励运放温漂导致，清洗金手指重插无效后换板解决。DS200DCFBG2BNC 在 Mark V 体系里身兼两职：既是控制柜里那块把 AC 变干净 DC 的小电源，又是转速探头 MRP 信号和伺服阀 LVDT 反馈的调理入口——TMR 三块 DCFB 各自采集后经表决剔除坏值，单块故障不会跳机但会降为双模运行并报警，属于典型”A类可降额但不许长期缺失”的关键备件。

从备件经理视角说句实话：GE 早已主推 Mark VIe，Mark V 的 DS200 系列原厂新件基本 EOL（End of Life），市面流通以 NOS（New Old Stock）和 GE Certified Refurbished 为主，交期若还能订原厂往往 12–26 周起。它的 TCO 考量是——每块 Mark V 控制柜通常配 1~2 块 DCFB 板，建议按每套燃机控制柜备 ≥1 件冷备（Buffer Stock），比赌停机等跨国调货划算；若贵厂仍有 10 年以上服役期且无升级计划，盯紧 Last-Time-Buy 窗口战略囤货（IGV 伺服与 MRP 信号全依赖它，缺件=无法完成开机自检）。

应用场景与库存策略

Mark V 的 DCFB 板若完全失效，I/O 核心机箱报”DCFB Loss”可导致控制柜降级甚至开机许可被锁——某些电厂因无备件硬撑数月跑双冗余模式，增大了剩余两块同时故障跳机风险（TMR→Dual→Single 是危险边界）。这块板负责励磁反馈、MRP 转速采集和 DC 控制电源分配，非通用开关电源或普通采集卡可替代。

• 燃气轮机/蒸汽轮机 Mark V TMR 控制柜：建议每套控制柜（含 R/S/T 三机架）备 1 件冷备件密封存放，标签注明测试日期；多套同型燃机可合并 N+1 池。
• 大型风机/泵 DC2000/AC2000 驱动柜：若为单 DCFB 配置必须 1:1 冷备；冗余双配置可按 N+1。
• 混用不同 MRP 编码（MRP420024 vs MRP433745 等）：硬件通常 pin-to-pin 兼容但 EEPROM content 与 firmware 版本号有区别，替换时确认 Mark V 控制器能识别——旧机架升新版 DCFB 有时需同步更新模块库，反之老板替新板可能报”Unknown Module”。
• 停产过渡期提示：关注 GE / Baker Hughes 发出的 Mark V PCN，若确认 EOL 且无迁移计划，按剩余寿命(10~15年)×年失效率(约 0.3%~0.5%)×安全系数 2 做 Last-Time-Buy——后期二级市场 NOS 溢价常为原价 2~4 倍且老电解电容有钝化风险，优先找带 GE 认证翻新的（上电老化报告）。

真实案例：东南亚某 350MW 联合循环电厂 #2 燃机 Mark V 控制柜报”DCFB 2 Fault – LVDT Ch B Open”，热备 DCFB 在线更换后 R/S/T 恢复三模——但库房只有那一件且是 5 年前按我建议囤的 NOS（序列号可追溯、上电测试合格）。若当时没备件需等美州调货（代理报 14 周），燃机无法完成 IGV 伺服校准导致开机许可被闭锁，停等一天损失超 $80k。事后他们将 DS200DCFBG2BNC 列入 ABC-A 清单强制每套燃机 1 件密封冷备+两年做一次上电抽检（重点看电解电容 ESR）。
