描述
产品详情

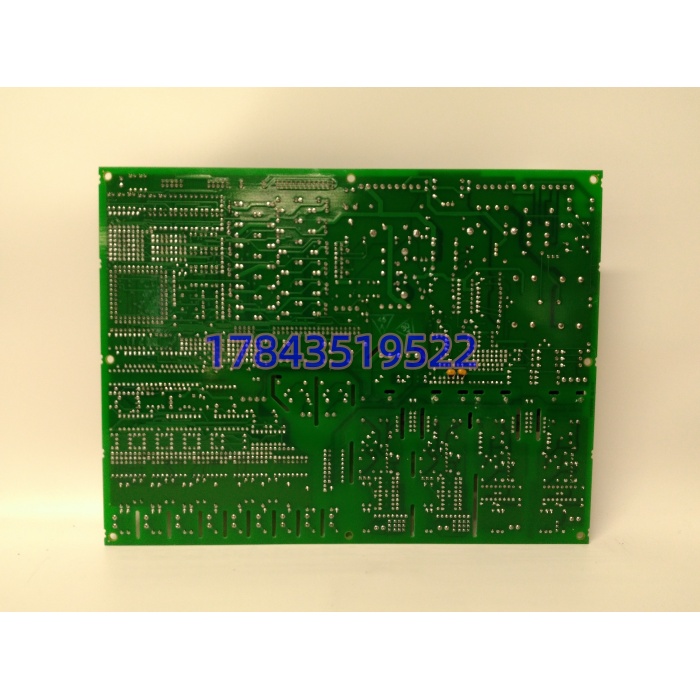

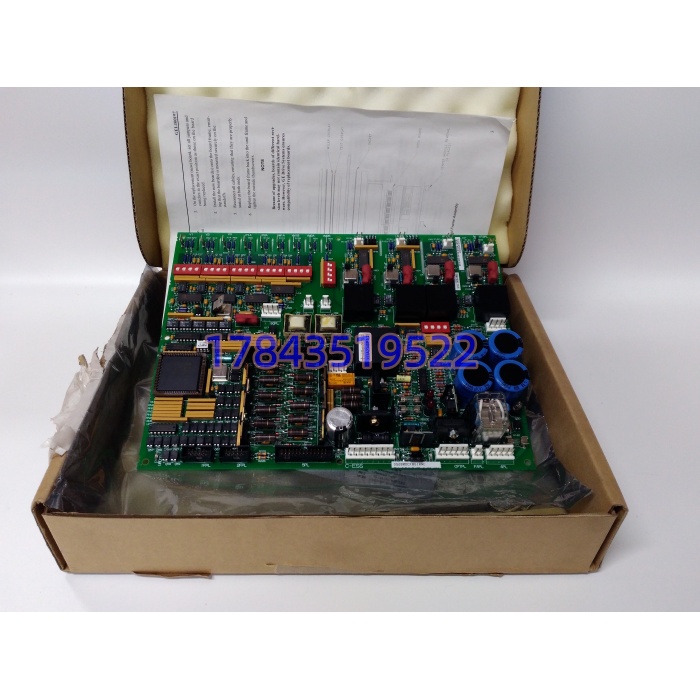

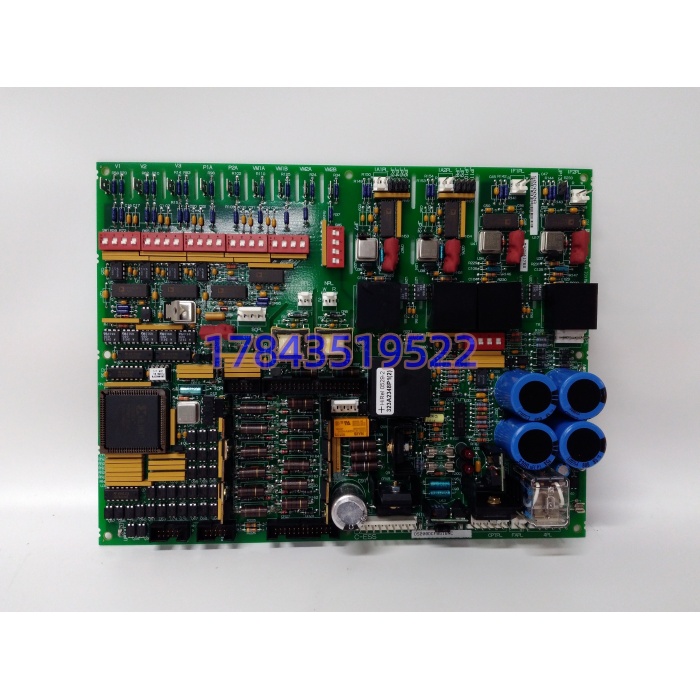

· 型号：DS200DCFBG1BNC
· 品牌：General Electric（GE）
· 系列：Mark V（DS200 DCFB 子类）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | DC Feedback Power Supply Board（DCFB） | 控制电源+模拟反馈合一 |
| 适用系统 | Mark V、EX2000、DC2000、AC2000、FC2000、CB2000、ME2000 | 装驱动器控制柜内 |
| 输入电压 | 38~115 V AC（45~440 Hz），或 24 V DC 辅助 | 来自控制电源变压器 CPT |
| 输出控制级 | +5 V DC @ 4 A、+15 V DC @ 0.8 A、-15 V DC @ 0.8 A、+24 V DC @ 3 A、-24 V DC @ 1 A | 多路隔离稳压 |
| 附加输出 | 115 V AC 机柜风扇电源、SCR 门极脉冲驱动电源 | 非持续满载 |
| 反馈机制 | VCO 把电枢电流/场电流/AC 线电压幅值相序转频率信号 | 送 SDCC/LDCC |
| 可配置性 | 12 个跳线（后期版 13 个）、7 个 DIP 开关 | 调电压/缩放/频率范围 |
| 保护 | FU1/FU2/FU3 快熔，过压欠压过流硬件锁 | — |
| 指示 | CR51/CR55 红 LED（±24 V 熔丝）、LT1 氖灯（115 VAC 熔丝） | 5 个测试点（TP1~TP5） |
| 连接器 | 18 插头 + 9 刀片状（电源/信号/反馈混合） | 拔插前必须断 CPT |
| 工作温度 | -40 ~ +70 ℃ | 存储 -40 ~ +80 ℃ |
| 湿度 | 5~95% RH 非冷凝 | 污染等级 2 |
| 物理 | 约 220×165×80 mm 级，重 1.5~2 kg（依铭牌） | 标准 Mark V 板尺寸 |
| 手册 | GEI-100028C（DCFB Power Supply Board Manual） | 以原厂手册为准 |
产品介绍
从维护者视角切：DS200DCFBG1BNC 是 Mark V 驱动器柜里最容易被写成“电源模块”然后被采购拿普通 24 V 开关电源比价的件——它俩不是一回事。这块板既要出控制母线喂逻辑卡，又要自己采电枢电流用 VCO 变频率回传，还要给 SCR 门极和柜顶风扇供一路电，是“电源+传感+驱动触发”三合一的老派集成思路。现场实测发现，它坏起来不一定是全灭，常是 ±15 V 纹波变大导致 SDCC 算 PID 时偶发溢出，表现为励磁电流低频振荡，查 SWO 报警能绕三天。
供应链上这件属于典型停产尾期 A 类件：GE 对 Mark V 系已进入备件保障模式，DS200DCFBG1BNC 原厂新件基本走“特殊订货或翻新”，国内 MRO 商报价 5 千~5.6 万人民币悬殊极大，后缀“G1BNC”里 B=普通涂层、N=特定连接器排布、C=最新修订，跨修订（如 G1B 与 G1BNC）直接互换要看 DIP/跳线默认态是否一致。 TCO 算一笔：一台 PG6581B 燃机 Mark V 柜若因 DCFB 缺件停 48 小时，启机损失加违约电量和单次启机耗油，轻松过百万，而冷备一件占用资金也就几万块。严格来说，它只在 GEI-100028C 手册定义的跳线/DIP 组合下继承标称反馈线性度，买家自改 JP 设置不担保 SDCC 闭环稳定。
应用场景与库存策略
Mark V 柜最阴的故障是“控制卡全绿，但励磁给定和实际差 3%，汽机带负荷时低频晃”，根源常在 DCFB 的 VCO 参考漂移或 ±15 V 滤波电容老化，示波器不挂测试点根本看不见。
- 燃机/汽机 Mark V 控制柜（PG6000 系）：每柜 1~2 块 DCFB；建议按“每 2 台同型机留 1 件冷备+中心库 1 件”锁后缀 G1BNC，不备 G1B 老修订免得跳线重设出错。
- EX2000 励磁装置：DCFB 供磁场电源与反馈；建议供应商 VMI 1 件或集团内 3 机共享 1 件，采购时强制附带 GEI-100028C 对应页复印件和出厂测试单。
- 老 DC2000 轧机传动：柜内高温+粉尘，电解电容先衰；建议对运行超 12 年机柜做“备件入库前整板电容复烤”，别信卖家“全新库存”就直接上机。
- 多装置共享池：CMMS 编码必须带完整后缀“DS200DCFBG1BNC”+PCB 修订字母（丝印右下角），只写 DS200DCFB 等于无效 BOM。
- 改造过渡期：新项目别再选 Mark V，直接 Mark VIe 或 TMR 替代；现网延寿＞5 年按 LTB 心态收 1~2 件同涂层同修订件，收完做绝缘+带载 24 h 烤机再封库。
真实案例：某 2019 年自备电厂 #3 汽机 Mark V 柜，夜班负荷到 80 MW 时励磁电流开始 0.5 Hz 低频摆，SWO 无硬报警，维护班换 SDCC、清 LDCC 都无效。库存写“DCFB 有 1 件”调来是 DS200DCFBG1B（老修订、普通涂层），插上 LED 全绿但 ±15 V 测试点比标称低 0.4 V，VCO 反馈频率偏 1.8%。代理从美国调 G1BNC 原厂翻新件 11 天到，期间机组限负荷 80 MW 运行 9 天，按上网电价差+煤耗折算机会成本约 130 万。事后把 BOM 锁成“DS200DCFBG1BNC / PCB Rev C / 普通涂层 / GEI-100028C 第 4 版”，并把 DCFB 的 5 个测试点电压列入每季度停机能检必测项——电源板不是“亮就行”，是“在容差中线才叫健康”。
