描述
产品详情

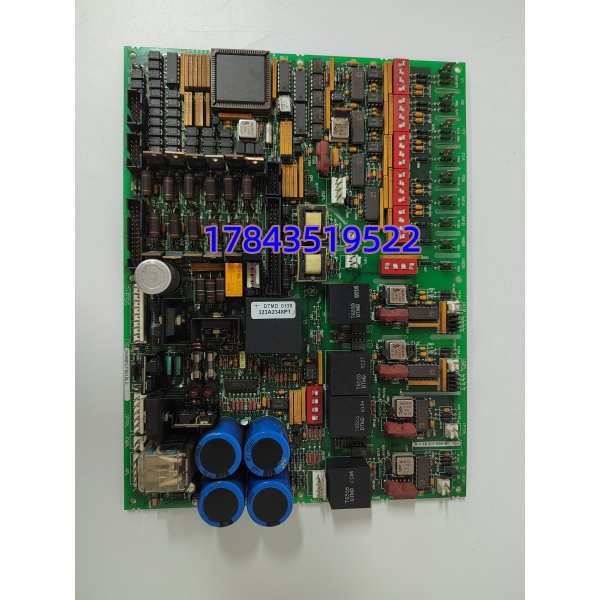

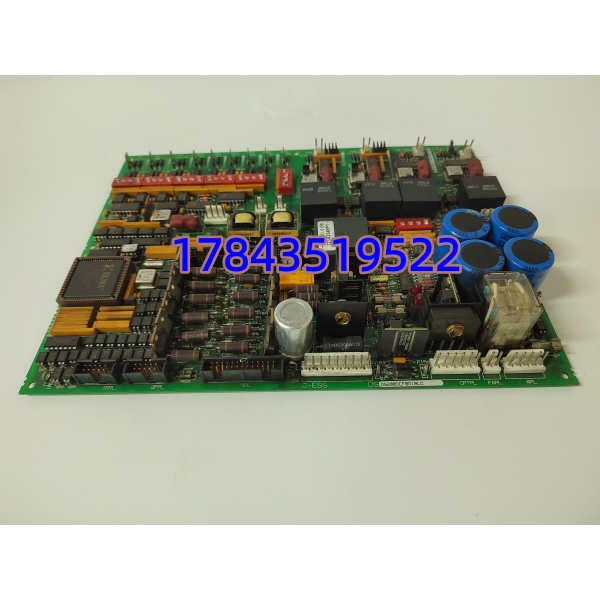

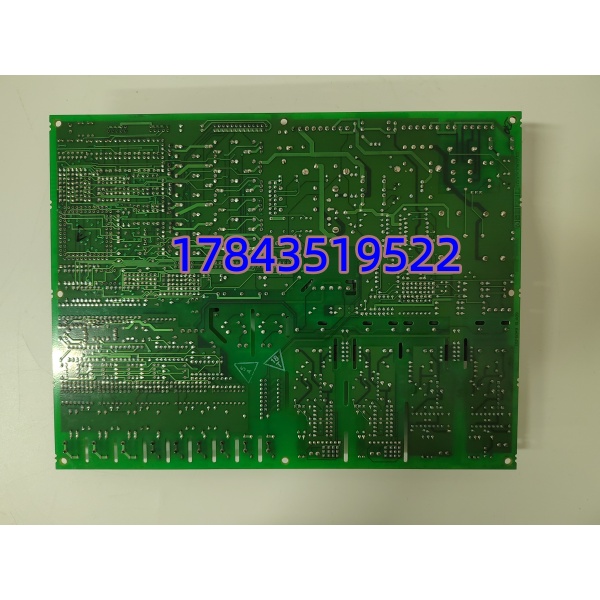

· 型号：DS200DCFBG1BLC
· 品牌：GE（通用电气）——原GE Power，现遗产燃机业务已划归Baker Hughes
· 系列：Mark V Speedtronic 燃气轮机/蒸汽轮机控制系统
规格参数
- 产品型号：DS200DCFBG1BLC（G1BLC为关键修订版本号，替换时必须匹配）
- 系统平台：GE Speedtronic Mark V（Frame 5/6/7/9燃机通用）
- 输入电压：38–115 VAC，47–63 Hz；也可接受24 VDC输入
- 输出电压：+5 VDC、±15 VDC、±24 VDC多路稳压输出
- 输出电流：最大10 A
- 机箱风扇供电：提供115 VAC电源
- 配置方式：12个跳线 + 7个DIP开关，用户可配置以满足外部需求
- 状态指示：2个LED + 1个霓虹灯指示灯，用于诊断和状态反馈
- 测试点：5个测试点（P5 +5V、DCOM 0V、P15 +15V、N15 -15V、ACCT信号）
- 保护机制：板载3个保险丝，防止电涌或中断造成损坏
- 冗余配置：Mark V采用TMR三冗余架构，每套系统需3块DCFB板配合PTBA/PTBS处理器工作
- 安装方式：VME 6U标准背板卡槽，垂直安装在核心控制机架
产品介绍
这块板子有点特殊——市面上至少流传着三种说法：有人说它是“数字量输入卡”，有人管它叫“电源板”，还有人强调它是“直流反馈板”。其实都对，也都片面。严格来说，DS200DCFBG1BLC在GE Mark V系统里扮演的是一个“集电、配电、反馈”三位一体的角色：它从背板取电，生成多路稳压直流供各级控制卡使用；同时，它那套交直流监控电路会实时采集电枢电流、磁场电压、线路电流电压等信号，回传给主处理器做闭环控制。你把它当纯电源板看，就低估了它对控制回路的重要性；你把它当纯I/O卡看，又忽略了它供电不稳可能把整柜设备带崩的风险。
回到供应链视角。Mark V平台在GE这边已经是“过去时”了，后续平台是Mark VIe甚至VIe X——基于PACSystems RX3i控制器和IEC 61850网络，硬件架构完全不同，不存在单卡替换的可能。这意味着DS200DCFBG1BLC的处境非常明确：停产，没有新造货，官方支持仅限既有服务合同。市面流通的货源基本来自退役设备拆机、第三方翻新，或极少量未开封的New Old Stock。对于还在运转Mark V燃机的电厂、海上平台来说，这块板子的采购风险已经从一个“价格问题”变成了“有无问题”——更麻烦的是，Mark V用的是TMR三冗余配置，一块板坏了你得换三块同批次的才保险。
应用场景与库存策略
现场实测发现，DCFB板最常见的失效模式不是电源芯片烧毁，而是长年累月的热循环导致焊点开裂，或者滤波电容老化导致输出电压纹波超标——这种“软故障”最坑人，系统时好时坏，排查起来能把维护团队折腾疯。在某个项目里碰过一回：某联合循环电厂一台Frame 6B燃机，开机后不定时报“励磁故障”，排查了整整两周，换了传感器、查了接线、重灌了逻辑，最后发现是DCFB板上一路±15V电源在温度升到50°C后电压跌落到±12V——换一块板，问题消失；没备件的话，只能停机等货。
典型场景与备货建议：
- 燃气轮机发电厂：用于Frame 5/6/7/9系列燃机的Mark V控制系统核心机架。此类设备一旦非计划停机，电网考核和启机成本极其高昂。建议每套系统至少持有1块备用板（冷备件），并每两年做一次上电老化测试，重点监测输出电压纹波。
- 蒸汽轮机/联合循环：用于汽机侧的Mark V控制柜，环境温度高、运行时间长。建议保持1件战略储备库存，优先选择经过48小时连续带载测试的翻新件，附带实测报告。
- 海上平台/油气：用于压缩机或发电机的Mark V控制。海上维修窗口期短、物流周期长，且对备件可靠性要求极高。建议持有2块同修订版本的备板，并签订板级维修框架协议，确保故障件可快速修复。
- 化工/大型旋转设备：用于关键机组（如裂解气压缩机）的Mark V保护系统。不建议购买成色不明的拆机件，应选择有详细测试记录且附带功能质保的货源。
真实案例：
2024年底，华南某燃气电厂一台Frame 6B机组在并网后约2小时反复报“励磁系统故障”，排查最终锁定DS200DCFBG1BLC电源板的一路±15V输出在温度升高后电压严重跌落。该型号早已停产，常规渠道交期不可预期。厂内唯一的一块备件已在三年前用于另一台机组，库存为零。解决方案是这样的：紧急从华东一家专业备件商处调用了一块同修订版本（G1BLC）且经过48小时老化测试的翻新板，隔夜空运到现场；更换后机组恢复并网。这件事之后，该厂重新梳理了所有Mark V系统的备件清单，将DCFB板、PTBA处理器板和核心I/O卡全部列入一级预警，强制每套系统保持至少1件库存，且每年做一次全功能上机验证。换算一笔账：一块备板的价格，约等于一次非计划停机损失的十分之一——这笔投资回报率，你自己算得过来。
