描述
产品详情

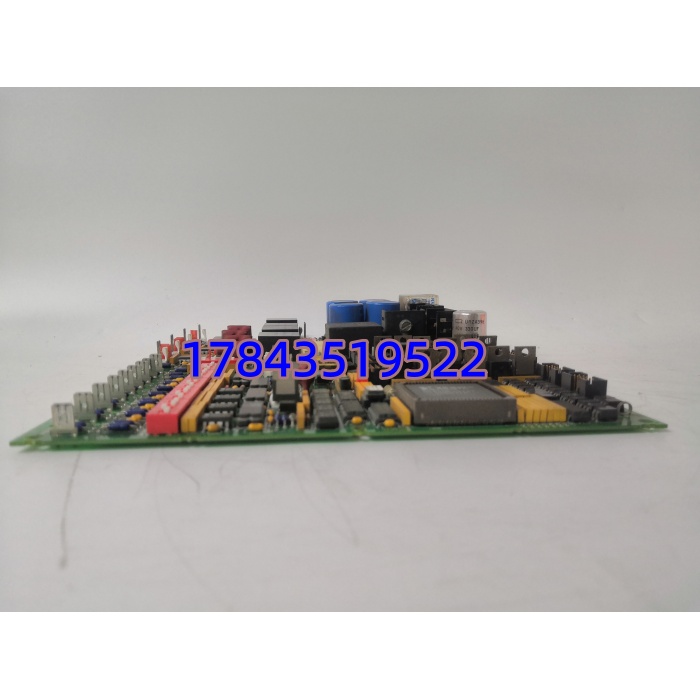

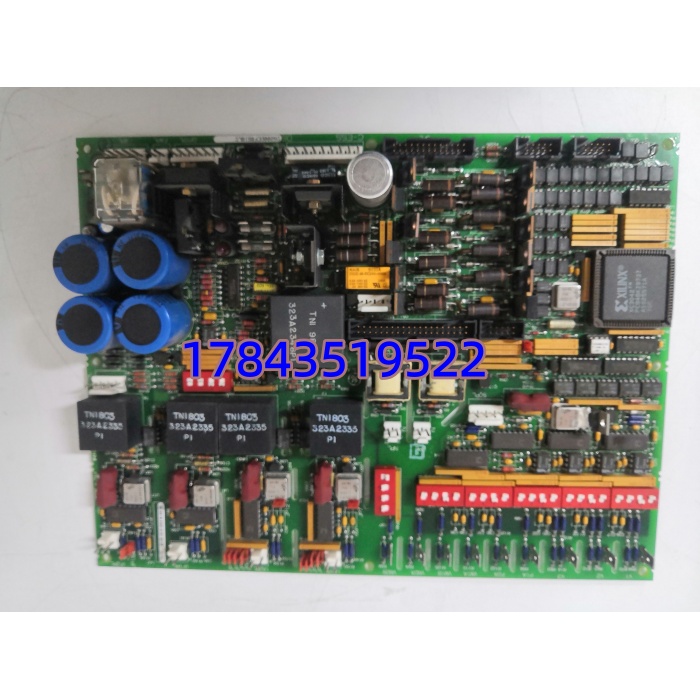

· 型号：DS200DCFBG1BLC
· 品牌：General Electric（GE Vernova / 原GE Power Systems）
· 系列：Speedtronic Mark V DS200系列 — DCFB DC Feedback Power Supply Board（P/N参照 GEI-100028 Manual）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | DS200DCFBG1BLC（DCFB类型，基号DS200DCFB，G1版BLC后缀） |
| 制造商 | General Electric (GE Power / GE Vernova) |
| 产品类型 | DC Feedback Power Supply & Excitation Monitor Board (DCFB) |
| 适用系统 | Mark V Turbine Control (RSTx rack)、EX2000 Static Excitation、DC2000/AC2000/CB2000/ME2000 Drive |
| 输入电压 | 38～115 VAC（由控制电源变压器CPT供给），频率 47～63 Hz（VCO可跟踪0～500kHz） |
| 控制级输出 | +5 VDC @ 最大4 A（逻辑/CPU供电）；±15 VDC @ 最大0.8 A（模拟电路）；+24 VDC @ 最大3 A / -24 VDC @ 最大1 A（I/O及继电器） |
| 辅助输出 | 115 VAC（机柜冷却风扇供电，取自输入侧经熔断保护） |
| VCO反馈电路 | 内置电压-频率转换器，将电枢电流/场电流分流器信号→隔离脉冲送SDCC/LDCC处理器 |
| 配置元件 | 12个跳线(Jumper) + 7位 DIP开关（设定电源模式/反馈增益/风扇使能等） |
| 诊断指示 | 2×LED（PWR/FLT）+ 1×氖灯（熔断器状态），5个测试点(TP)监测+5V/±15V/DCOM等 |
| 保护功能 | 3枚板载熔断器(FU1/FU2/FU3)过流保护、输出短路/过压保护、隔离耐压≥1500 VAC |
| 物理尺寸 | 标准6U Eurocard 233.4 × 160 mm（约9.2″×6.3″），厚度≈1.6 mm FR4多层板 |
| 重量 | ≈0.9 kg（2 lb，含元器件） |
| 工作环境 | 工作 -30℃～+70℃（BLC版带保形涂层可宽温），存储 -40℃～+85℃，湿度 5%～95%非凝露 |
| 安装方式 | 插入Mark V DS200机架（通常在驱动控制卡SDCC/LDCC后方，或RSTx机箱指定槽位），多AMP连接器 |
| 兼容标准 | IEEE 1613（变电站电磁兼容）、IEC 61000-4 EMC、UL 1950 / EN 60950 |
| 手册编号 | GEI-100028C（DCFB Power Supply Board Manual） |
产品介绍
在现场碰到过Frame 6燃机Mark V柜年检，ToolboxST报”DCFB Power Fail”——量+5V输出跌到4.2V，板上一颗滤波电解鼓包导致控制卡反复复位，励磁系统跟着振荡。换板前必须把旧板DIP开关位置和Jumper设置一模一样抄过来，另外有些早期机组还在旧板上焊了自定义EEPROM/PROM芯片，记得拔下移植到新板。（严格来说，DS200DCFBG1BLC里的”BLC”是功能修订版本号，G1表示大版本，BLC区别于BJA/BJB——不同后缀跳线定义略有差异，采购必须按原板完整后缀匹配，只买前缀DS200DCFBG1可能拿到不兼容的早期版。）
DCFB板在Mark V架构里身兼两职：既是控制卡群的”心脏”（供+5/±15/±24VDC），又是励磁电流/电枢电压反馈的”眼睛”（VCO隔离采样）。它要是挂了，Mark V处理器失电或反馈值归零→励磁失控→机组跳闸，属于教科书级的”中高价-极高影响”A类关键备件。GE Mark V平台2000年代初已宣布EOL，DS200DCFBG1BLC原厂不再产，市面流通全是NOS（未使用库存）或经测试翻新版——这正是为什么要做Last-time-buy战略囤货而不是等坏再找。
应用场景与库存策略
Mark V控制柜里DCFB故障的表现往往是”控制卡全部离线”或”励磁反馈异常导致AVR切手动/跳闸”，而它的交期是——根本订不到新件，只能淘二手/NOS，价格常被炒到原价3～5倍且假货横行。缺件等货期间调度可能要求降负荷或停机待件，隐形成本惊人。
- 燃机电厂（Frame 5/6/7/9FA）Mark V控制柜 → 为TCQA/TCQB处理器及I/O卡供控制电源+励磁反馈 → 非它不可因Mark V背板专有架构且DCFB与SDCC/LDCC驱动卡物理配对 → 建议：每台Mark V柜备1件冷备（防静电袋+干燥剂密封入库），多台同型机组按N+1总池备货，最少2件
- 水电/火电 静态励磁系统 EX2000机架 → 励磁电流电压反馈+VCO隔离 → 非它不可因EX2000固件绑定DCFB特定跳线配置 → 建议：按励磁柜数量备1件，大修做跳线检查及电容外观复核
- 大型冶金/矿山 DC2000/AC2000直流传动柜（遗留） → 为SDCC驱动控制卡供电及电枢反馈 → 建议：如有在役立即核查版本后缀，向可靠渠道做Last-time-buy 1～2件封存
- 备件翻新/测试策略 → 因电解电容老化是主要失效模式 → 建议：每36个月对库存件做上电老化（带假负载测+5V/±15V/±24V输出精度±3%内），电容鼓包则委托专业翻新更换同规格件
真实案例：
东南亚某Frame 6B联合循环电厂2016年小修后热态启动，Mark V柜三块处理器卡相继报”Loss of +5V”，随即整套Mark V机架掉电重启——查下位发现DS200DCFBG1BLC（原装1998年投用）输出端滤波电容干涸致+5V带载跌落。库房按”C类低值板卡”零库存，当地无渠道，最终从新加坡第三方供应商空运1件翻新版（USD 2800 vs 当年新件约USD 600），等待52小时延误一次启动窗口。事后复盘：DCFB是Mark V机架的供电心脏，故障概率随年限上升（电解电容典型寿命15～20年），必须按A类战略备件管理。向欧美渠道锁定2件NOS测试OK入库并完整拍照记录Jumper/DIP设置，EAM系统标记EOL且要求每次大修目检电容状态。教训就一句——给Mark V续命，DCFB板是头一批要囤的。
