描述
产品详情

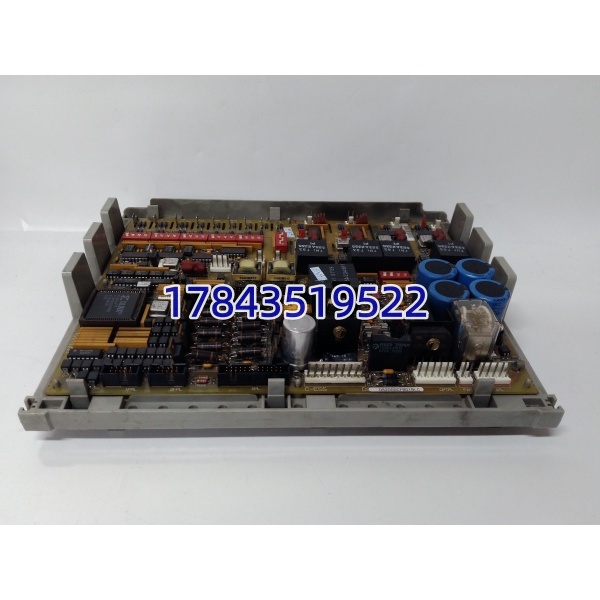

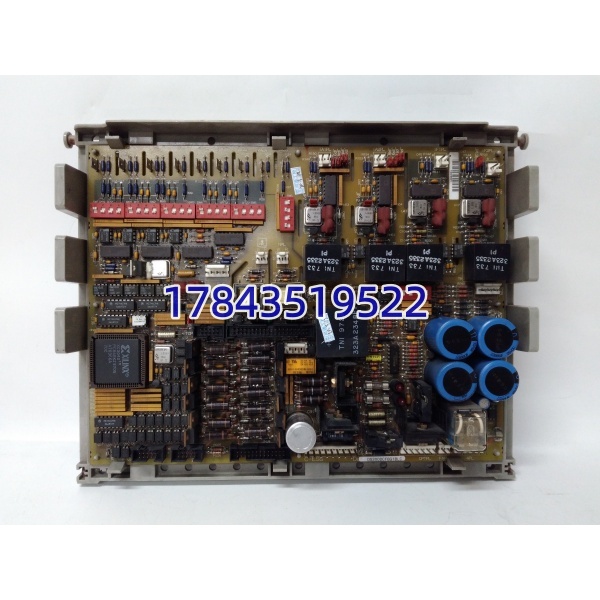

· 型号：DS200DCFBG1BLC（常见简写 DS200DCFB，后缀 BLC 标记版本含特定滤波/跳线配置）
· 品牌：GE（General Electric Speedtronic）
· 系列：GE Speedtronic Mark V — DC Feedback Power Supply Board (DCFB)
规格参数
- 板卡类型：Mark V 系统 DC Feedback Power Supply / Signal Conditioning Power Board（DS200DCFB 系列）
- 适用系统：GE Speedtronic Mark V 燃机(Frame 5/6/7/9)、汽机控制机架——插入 <mark> 型（VME 式）或 R/S/T 型核心机架左侧/顶部专用电源槽
- 输入电压选项（跳线/版本相关）：
- DC 输入：标称 125 V DC（范围 88–132 V DC 或 180–264 V DC 依变压器/跳线设置）
- AC 输入：标称 115 V AC / 230 V AC（依版本，部分只 DC 输入——BLC 后缀常指 DC 输入+LC 滤波版，以铭牌为准）
- 主输出电压：
- +5 V DC（背板逻辑及部分 I/O 调理），典型 3–6 A（依机架负载）
- +15 V DC（模拟电路/反馈调理）
- –15 V DC（模拟电路/反馈调理）
- 输出精度：典型 ±1% 稳压，纹波 < 50 mV p-p
- 内置滤波：LC 输入滤波网络（BLC 后缀强调增强 EMI 滤波及浪涌抑制）
- 保护功能：输入反极性（DC）、输出过流限流、过温关断、输入 fuse（可更换卡式熔丝）
- 状态指示：板上 LED（通常 PWR OK / +5 V OK / ±15 V OK 或单一 POWER GOOD）
- 冷却：自然对流（带散热片区域），确保机架风道通畅
- 前面板/边缘连接器：背板金手指 + 辅助电源端子（部分版本螺丝端子供外部 125 V DC）
- 工作温度：-30 ～ +65℃（工业/燃机罩壳级），存储 -40～+85℃
- 湿度：5%–95% RH 无冷凝
- 认证：UL / C-UL / CE（依批次），符合 GE Mark V 系统规格
- 物理尺寸：Mark V 电源板标准尺寸（约 233 × 160 mm，依机架型），带安装耳及固定螺孔
产品介绍
DS200DCFBG1BLC 是 Mark V 控制机架的”动力心脏”之一——它不光给背板逻辑供 +5 V，还给模拟反馈调理电路（LVDT、转速探头前置放大、热电偶冷端补偿电源）提供稳定的 ±15 V。跟普通开关电源不同，它参与系统诊断：输出欠压或输入熔丝熔断会在 Mark V 诊断画面上报 “DCFB Power Fail” 或具体电压缺失，帮助运行判断是电源本身故障还是上游 UPS/直流盘掉电。
有一点要注意：DS200DCFB 分多个后缀（A/B/C… 及选项码如 BLC/BNC 等），主要区别在输入电压范围、滤波等级、熔丝规格及某些跳线默认位置。买之前拍清原板正面标签（尤指 DS200DCFBG1BLC 完整行）及输入侧跳线块位置照片——错误后缀插上可能欠压锁死或熔丝烧。另外 Mark V 机架通常配 1–2 块 DCFB 做冗余/备份，单电源故障系统仍可运行但建议尽早更换。
应用场景与行业案例
Mark V 最怕 DCFB 输出 ±15 V 偏低导致 LVDT 反馈信号比例失调——某天阀门位置反馈从 50% 漂到 47%，开度闭环慢慢偏，严重时间歇振荡。换块校准好的 DCFB 通常立竿见影。
典型场景：
- 燃机电厂 — Frame 6/7/9 Mark V 控制柜：DCFB 给 <mark> 机架供逻辑电及 LVDT/转速探头调理电源，TMR 架构常配双 DCFB。
- 汽机 — Mark V 液压旁路/DEH 辅助机架：R/S/T 型机架 DCFB 专供模拟调理段。
- 海上平台 — 燃机撬装控制柜：宽温版 DCFB 在盐雾环境长期运行，定期备件更换。
- 老炼化装置 — Mark V 改造成本高延寿：只换老化 DCFB 保系统可用。
真实案例：
某 9F 联合循环电厂 #1 燃机 Mark V <mark> 机架夜班报”DCFB +15 V Low”（实际测 +12.8 V），确认输入 125 V DC 正常但 DCFB 调整端电位漂移——板载基准老化。库房有拆机测试 OK 的 DS200DCFBG1BLC（核对原后缀 BLC 及输入跳线 125 V DC 位置一致），停机窗口断电拔出旧 DCFB（记录所有 Jumper/SW！尤指输入电压选择块），插入新板，上电测各输出 +5 V / +15 V / -15 V 正常、Mark V 诊断清告警。老师傅说”早该换，这板 98 年装的跑了 20 万小时”。提醒：换完务必进 Mark V ToolboxST / LM90 看 Diagnostic → Power Supply Status 全绿再投运。
