GE DS200DCFBG1BLC 电源板 | 涡轮控制系统 备件 兼容 DC2000/AC2000

描述

关键技术规格

产品深度介绍

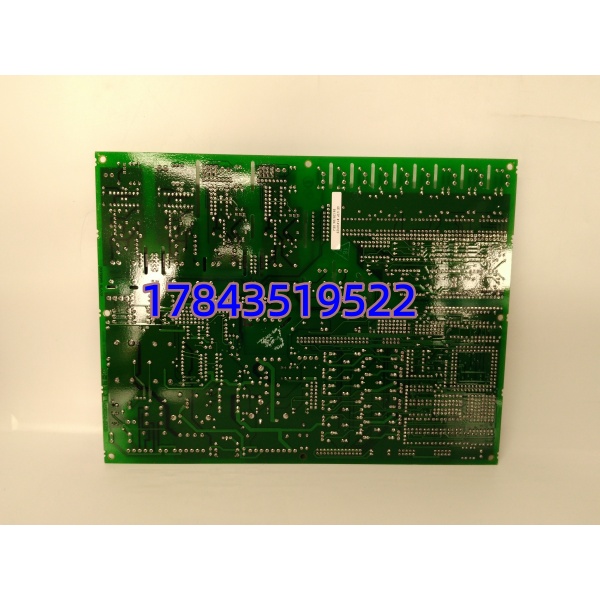

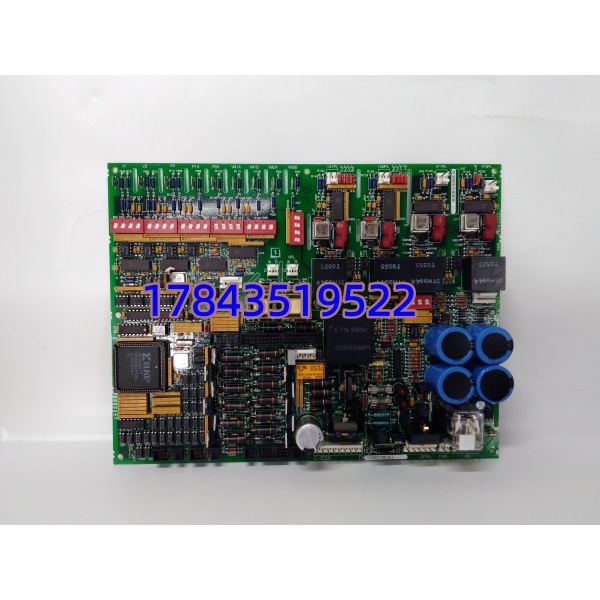

GE DS200DCFBG1BLC 是 Mark V 系列里的电源板，旧型号是 DS200DCFBG1，后面的字母代表硬件迭代版本。这板子主要是给驱动器提供控制级电源——输入来自控制电源变压器 (CPT)，38-115VAC 进去，输出多路直流电压供板卡内部使用，同时还给机柜风扇供电，保证散热。

这板子跟 GE 好几个驱动器平台通用：DC2000、AC2000、CB2000、ME2000、FC2000 都能用。板上有 12 个跳线和 7 个 DIP 开关，可以根据现场需求配置地址或参数，上机前一定要对着旧板子的照片逐一核对。板载 5 个测试点可以用万用表量电压，2 个 LED 和 1 个氖灯指示保险丝状态——这点挺实用，不用拆板子就能看个大概。

⚠️ 几个关键点要注意：

1. 电源输入版本差异：搜索结果里说法不一致，有的说输入是 38-115VAC，有的说是 24VDC。这很可能跟批次或后缀有关。采购前务必确认你现在用的是哪种输入方式，看旧板子标签最准。
2. 高压风险：这板子在工作时和断电后都可能存在致命电压，更换时必须断电，戴好绝缘手套。
3. 静电防护：板子对静电敏感，操作时一定戴防静电手环。
4. 配置复制：这是最常见的问题——换了板子忘了配置跳线和 DIP 开关，上电报错。更换前拍照记录旧板子的跳线位置和开关状态，新板子逐一核对再上机。

应用场景与工程痛点

工程痛点描述

GE Mark V 这套系统在燃气轮机、蒸汽轮机控制领域用得不少，但早停产了。DS200DCFBG1BLC 电源板要是坏了，最怕的就是买回来版本不对、配置没复制好，插上去不干活。电源板这玩意儿一坏，整个机柜都断电，现场跟瞎了一样。搞过这套系统的人都知道，备件采购最操心的就是“看着一样，实际用不了”。

典型应用场景

1. 燃气轮机控制系统 – 电源供应：为 Mark V 控制柜内的各板卡提供 ±5V、±15V、±24V 等多路直流电源，是系统工作的基础。
2. 蒸汽轮机 – 调速器驱动电源：用于汽轮机调速器驱动器的电源板，提供控制回路和风扇供电。
3. 发电机励磁系统：在 GE EX2000 励磁系统中也有应用（但接线方式跟驱动器用途不同）。
4. 老旧驱动器系统维修：DC2000、AC2000 等老型号变频器内部电源板故障时，用 DS200DCFBG1BLC 替换。

真实案例 (虚构但典型)

去年华南某燃气电厂，一台 GE 燃气轮机 Mark V 控制柜突然报电源故障，DCS 画面上一堆测点变灰。值班工程师赶到现场，发现控制柜风扇不转，板卡指示灯全灭——DS200DCFBG1BLC 电源板挂了。

电气专工老赵查了库存，没有备件。联系几个供应商，有的说全新库存，有的说翻新件，报价从三千到一万不等。老赵不敢乱买——Mark V 这玩意儿停产久了，电源输入版本和硬件批次不一样，买错了插上去可能直接烧。

最后老赵把旧板子的实物照片（含标签）和跳线/开关位置记录发给了三家供应商，只有一家能提供完全一致的版本和上机测试视频。确认版本一致后下单，到货后老赵对着照片逐一核对了跳线和开关位置，上电后系统恢复正常。
