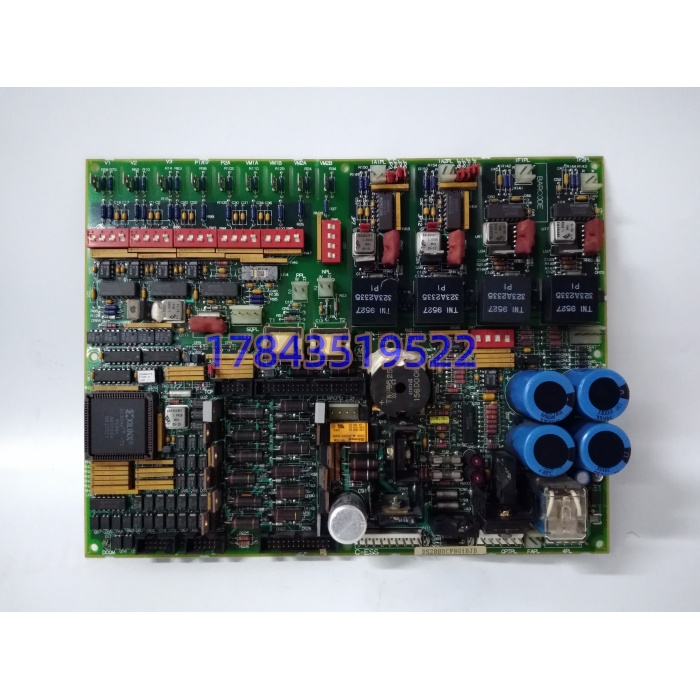

产品详情
· 型号：DS200DCFBG1BJB
· 品牌：GE（General Electric）
· 系列：Mark V Speedtronic / DS200 驱动板系
规格参数

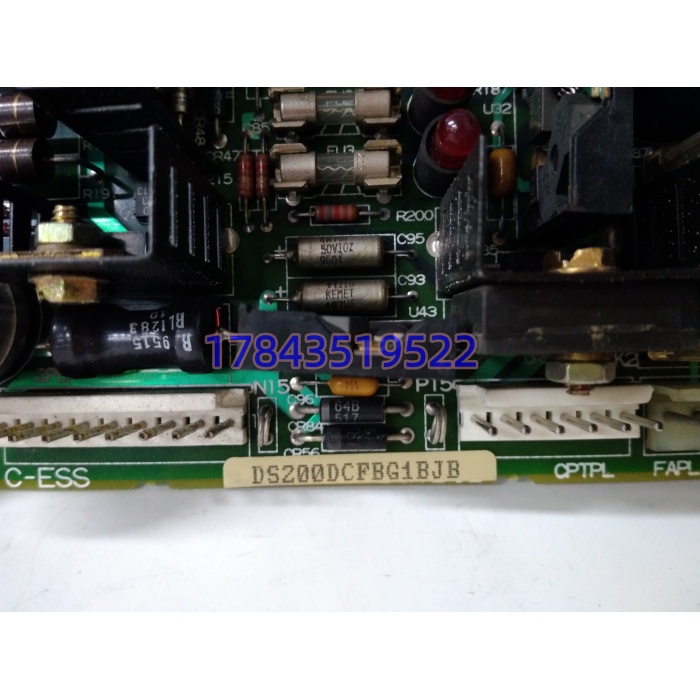

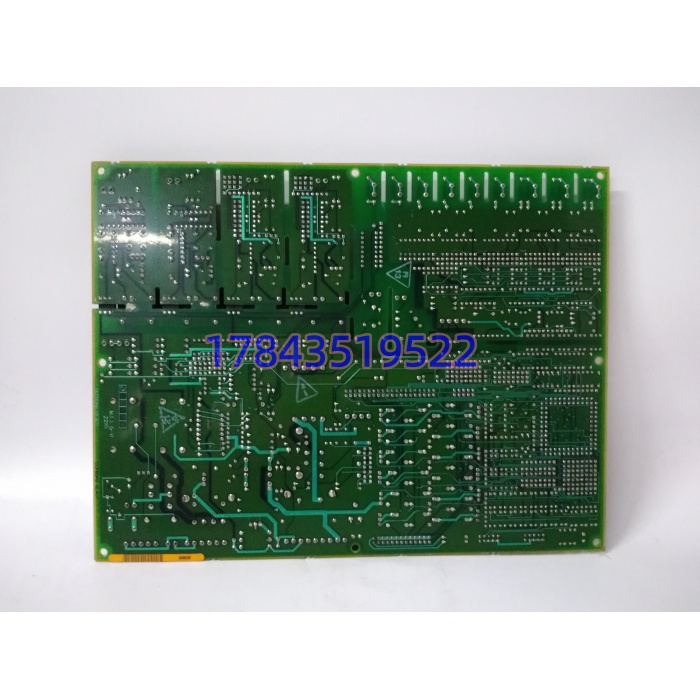

| 参数项 | 规格值（以 GEI-100028 及 MRO 交叉核验为准） |
|---|---|
| 功能缩写 | DCFB = DC Power & Feedback Board |
| 输入电压 | 38–115 VAC（来自控制电源变压器，标称常写 115 VAC） |
| 输出电压 | +24 VDC、−24 VDC、+5 VDC |
| 输出电流 | +24 VDC 5 A / −24 VDC 5 A / +5 VDC 2 A（阻性，依配置） |
| 适配驱动 | EX2000 励磁、DC2000、AC2000、FC2000、GF2000、ME2000、CB2000 IGBT 驱 |
| 板载配置 | 7 个 4 位 DIP 开关（SW4 调 VCO 桥压）、12 个可配置跳线 |
| 指示器件 | 1 个霓虹灯（115 VAC 熔丝）、2 个 LED（+24 VDC / −24 VDC 熔丝） |
| 测试点 | 5 组以上电压测试点（TP 标号） |
| 连接器 | 1PL(1-40)、2PL(1-9)、4PL(1-5)、5PL(1-26) 等背板插接件 |
| 保护 | 输入/输出熔丝、过流、VCO 反馈闭环 |
| 板载电路 | 电压电流反馈 VCO、电机电压衰减、交流磁通零交叉、接触器驱动、磁场/电枢 SCR 点火 |
| 涂层 | 普通 conformal coating（非海洋级） |
| 修订标识 | 功能修订 1B / 2J，艺术修订 B（三重修订历史） |
| 工作温度 | -40 ℃ ～ +70 ℃（存储同区间放宽） |
| 尺寸/重量 | 大型矩形 PCB，约 1.5 kg（贸易商标称 3.3 lb） |
| 状态 | Mark V 整体列为 GE legacy，原厂 discontinued，渠道按库存/翻新流转 |
产品介绍
从生命周期验证切：Mark V 是 GE Speedtronic 里最后一款用 DS200 大板系的量产涡控系统，投运集中在 1990 末–2000 初，现在在运机组普遍跑满 15–25 年。DS200DCFBG1BJB 作为驱动柜里的“电心脏”，不像 TCxx 跳闸板那样天天动作，但它在后台一直扛着 IGBT 栅驱和风扇电——现场实测发现，好几次“EX2000 励磁报警 Driver Fault”复盘到最后，是 DCFB 上 -24 VDC 那条熔丝老化内阻变大，栅驱欠压导致 IGBT 误触发，霓虹灯没灭 LED 也没灭，只有拿万用表扎 TP 才发现压降。
严格来说，它只在三重修订（B/J/B）与同柜 SDCC/LDCC 主板的 firmware 配套时才算“原配”；拿早期 DS200DCFBG1（无三重后缀）直接顶，DIP 默认位和 VCO 桥压标定会偏，EX2000 开机自检能过但满载励磁会飘。对采购的 TCO 意义在：一件贸易商全新件几万到十万级，但燃机该启不启一次，电网峰谷倒挂加启机耗油就是七位数。Mark V 原厂已发整体 EOL，DCFB 这类板按 Last-time-buy 思路在 2010 年代中就被代理清过一轮，现在市面只剩 NOS（New Old Stock）和翻新，备件计划不盯 PCN 就等于裸奔。
应用场景与库存策略
电源反馈板抽风最阴险：它不叫“电源故障”，叫“Driver Comms Lost”或“Field Undervoltage”，仪控班查通讯查半天，最后发现是 DCFB 的 +5 VDC 给反馈 IC 供电掉了，VCO 信号还在但幅值不对。
- 燃气轮机联合循环（9E/6B 配 Mark V）：EX2000 励磁柜 DCFB 给栅驱和风扇供电 → 非它不可（SDCC 主板不吃电只吃反馈）→ 建议每柜冷备 1 件 A 类，NOS 与翻新分开账，NOS 优先上线。
- 电厂辅机 DC2000 直流调速（给水泵/引风机）：DCFB 出 ±24 VDC 给 SCR 栅极 → 备件必须带原柜 DIP 位照片，别只备裸板，现场拨错 SW4 桥压不对会误触发。
- 老石化压缩站 AC2000 变频：多柜并联时 DCFB 故障会拖垮同段控制变压器 → 建议按“柜数+1”做共享池，翻新品只进检修周转不进机组旁仓。
- 备件翻新验收：板子老化的不是芯片是电解电容和霓虹灯启辉器，到货必须上测试台带载 4 小时测三路输出纹波，别信“通电 OK 灯亮”就入库。
- 海外 UL 项目：Mark V 原柜多已运行超 20 年，单独买 DCFB 不带整机审计，但进北美改造项目要确认涂层与 UL 文件可追溯，只给“测试报告”没 GE 原厂 COC 的按贸易货计价。
真实案例：华南某气电 9E 机组，Mark V 柜龄 19 年，某次启机到 80% 负荷 EX2000 报“Field Supply Undervoltage”切机。电气班先换 SDCC 主板（贵，八万），没好；再查 DCFB，扎 TP 发现 -24 VDC 空载 23.8 V 正常，带载掉到 21.1 V，对应熔丝座氧化内阻 0.4 Ω。库里没 DS200DCFBG1BJB，供应商从新加坡调一件 NOS 隔日达，装前按原柜照片复原 7 个 DIP 和 12 跳线，开机正常。一次启机失败按气电峰段机会成本折算约 90 万，一件 NOS 板采购价不到四万。该厂之后把 DCFB 从“按需”提级 A 类，每台燃机励磁柜冷备 1 件并每年带电除尘+紧固端子一次。
