描述
产品详情

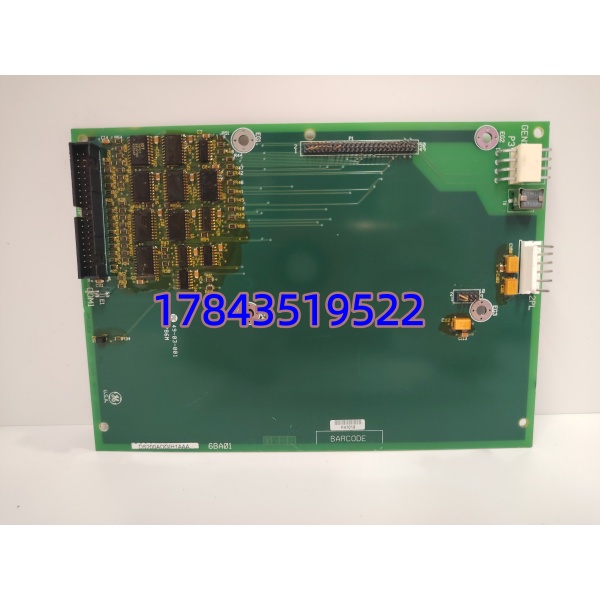

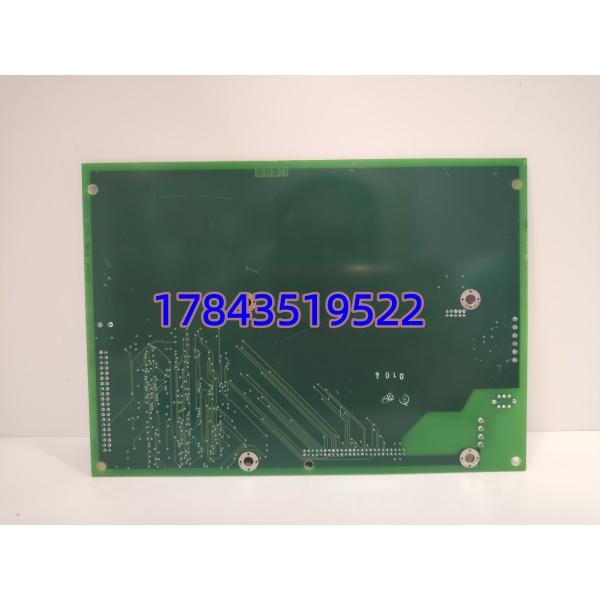

· 型号：DS200ADGIH1AAA
· 品牌：GE（GE Vernova / 原 GE Energy Speedtronic Mark V/VI）
· 系列：Mark V <V> 机架 — AGIC (Analog Gate Interface Card) / ADGI 模拟输入调理板
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | DS200ADGIH1AAA — GE Mark V/VI AGIC (Analog Interface / Gate Card) | “AAA”=无保留跳线+Std Coating+无特殊选项(H1=Coating Var)；完整 DS200 系列编码规则见 GE Manual GEK-XXXX |
| 适用系统 | GE Speedtronic Mark V (<V> 三冗余/双机架) 及部分早期 Mark VI 模拟输入扩展架 — 具体依 <V> BOM Option (如 <V> R-S-T 三机架含 ADGI 板) | 不用于 Mark VIe(IONet架构用 IS220系列) |
| 模块功能 | 现场模拟信号(4–20 mA / 0–10 V / TC / RTD 依配线) → 板上运 amp 滤波/增益 → A/D mux → 通过 <V> 背板 TCQA/QC 总线送 VCxx/Rxx 控制器参与保护/监视 | 板上 DIP 设地址/Range |
| 背板供电 | +5 V DC（逻辑）、±15 V DC（模拟调理），由 <V> 架电源板(<PS>)经背板供给 | 典型功耗 <4 W |
| 模拟输入通道 | 依 <V> 配置 16 ch 或 24 ch 软件可选 Range（Jumper/DIP 设 4–20 mA / 0–10 V / TC Type J/K 等），输入阻抗 250 Ω(<20 mA) 或 >100 kΩ(电压) | 现场配线经 TB 及 CAB 引接 |
| 隔离 | 现场 AI 通道↔系统背板光电隔离 ≥500 V DC（1 min），通道组间共地设计依 Range 分组 | — |
| 状态指示 | PWR（绿）/ RUN / ERR LED（依 Rev），部分版本仅 Test Point 可读 | <V> Diagnostic Display 可读 “AGIC xx OK / Failed” |
| 配置/校准 | 板上多圈电位ometer (Zero / Gain 微调，部分版本)、DIP Switch 设 Board ID / Input Range Default；Factory Cal 数据存 EEPROM — 更换建议重 Run Auto-Cal 或比对原 Offset | — |
| 通信/互联 | 无外部现场总线，仅通过 <V> 专有 QC/TCQA 背板总线与 <V> 主控制器交换数据 | — |
| 安装方式 | 插入 <V> 控制架前部指定 AGIC 槽位（通常 Slot 6~9 依 <V> 配置表），导向销定位+前板螺钉锁紧 | 支持在线插拔(Redundant <V> 配置时先切备用侧) |
| 涂层 | Conformal Coating（AAA = Standard Coating），符合 IEC 60721-3-3 Class 3C2 | 腐蚀环境确认 AAA 或 AH 后缀(Enhanced)与原装一致 |
| 工作环境 | 0℃ ~ +60℃ 运行，-40℃ ~ +85℃ 存储，5%~95% RH 无凝露 | 符合 NEMA/ISA 机柜环境 |
| 认证 | UL / cUL / CE，部分核级(N-stamp)另立 PN | — |
| MTBF | >150,000 h（GE Mark V system Datasheet 典型值） | 现场失效多因现场变送器回路引入共模过压打坏输入运 amp 或 TB 端子腐蚀 |
| 生命周期 | Mark V 平台整体 EOL（多数区域 2010s 前发 Obsolescence Notice），DS200 系列新件基本绝迹，流通 NOS/测好拆机 — 只接受完全相同 DS200ADGIH1AAA 替换 |
产品介绍
在 Mark V 柜年检里拆过几块 ADGIH1AAA——最常见不是板子自然坏而是现场温度变送器回路接地不良引入共模把输入级运 amp 打坏，表现就是某组轴承金属温度读数固定 -30℃ 或满偏 +999℃，<V> 报”Analog Input Channel x Failure — AGIC Board y Degraded”。它是把现场模拟量变成控制器能算数的第一道门，挂掉整组温度/差压信号——若这些信号参与 Trip Logic（如排气温度高跳机）可能触发虚假或拒动保护，风险双向。某个 9E 燃机项目碰过因存放十年 NOS 件 EEPROM 校验位飘致 <V> 启动报”AGIC Configuration CRC Error”，上电烤机 24 h 后自恢——到手旧(新)件建议先带载老练。
严格来说 DS200 ADGI 系列有多个后缀（H1A / H1B / H1AAA 等），PCB 物理兼容但 Coating/默认 EEPROM 微差——Mark V 软件启动校验 Board ID + Option，只接受完全相同 DS200ADGIH1AAA（含 H1AAA 后缀）替换，换完建议进 <V> Diagnostic Tool 做 Channel Test 或 Run Auto-Cal 核对 Offset。按 ABC 归 A 类：每面 <V> 架按在线 AGIC 槽位数 N+1 备 1 块冷备件（封存贴原 BOM Slot 位置标签），多台同配 <V> 可 Pool Stock 但注意不同 Option 架可能要求不同 Coating 版。现在原厂新件基本无望，二手渠道严验。
应用场景与库存策略
ADGIH1AAA 故障 → 对应该 AGIC 槽所有模拟量点丢失或值异常 → 若参与保护算法（排气温度/轴承金属温/差压跳闸）可能虚假 Trip 或丧失监视（NERC 考核扣分）。Mark V 已 EOL 多年，全新交期无限。
- 9E/9F 燃气轮机 Mark V <V> 三机架（R-S-T）— AGIC 模拟输入板采集排气/轴承温度、差压变送器 → 非它不可因 <V> 专有背板+EEPROM 配置绑定 → 建议按 <V> 架 AGIC 槽位数 N+1 备 1 块冷备（封存时贴原 Slot 号及适用 <V> Option Code），每年大修目检端子无腐蚀、做 Channel Simulation 校验（注入 4/12/20 mA 读回值偏差 <0.5% FS）。
- 蒸汽轮机/给水泵汽轮机 Mark V 控制柜含 AGIC 板 → 建议全厂同配 <V> 架 Pool Stock（每 4~6 在线 AGIC 槽备 1 块），替换前拍照记录旧板 DIP Switch 设置及 Cal 电位器位置（若有）。
- EOL 应对 — 若仍未囤货立即向可信工控拆机商扫 NOS；同步评估 Mark V→Mark VIe 整体 Migration（含换新 IONet I/O + 重参数化）做汰换规划，存量延寿全靠匹配 PN 拆机件。
- 维护建议：PM 时目检模拟输入 TB 端子 torque（典型 0.5~0.6 N·m）、板卡电容无鼓包；现场 4–20 mA 回路串接信号隔离器防共模打坏输入级。
真实案例：西南某 9E 联合循环电厂 2017 年秋检后 #1 GT Mark V 柜 Slot 7 AGIC (DS200ADGIH1AAA) 报”AGIC 7 Channel 3–6 Failed — Input Open”，复位仍锁。拆板目测无烧灼但 TP(模拟测试点) 输入级对地阻值异常低——追溯为现场排气温度变送器柜接地改造后引入共模过压。库房无同 PN（登记”GE Mark V 备件”为 DS200TCPD 电源板不符），原厂确认 Mark V DS200 系列 EOL 不接单。最终从集团另一厂区已停用老 Mark V 拆板顶替（先核对 DS200ADGIH1AAA H1AAA 后缀一致、上电 <V> Diag 识别 OK、做 4–20 mA 模拟注入测试读回正常）恢复运行，事后该厂把所有 Mark V AGIC/TCQA/电源板按 N+1 建冷备并规定每次 PM 复核模拟输入端子扭矩。教训直白：Mark V 专有 AGIC 板无替代只有同 PN 替，EOL 前向渠道扫货是底线，现场变送器回路隔离器该加加别省。
