产品详情

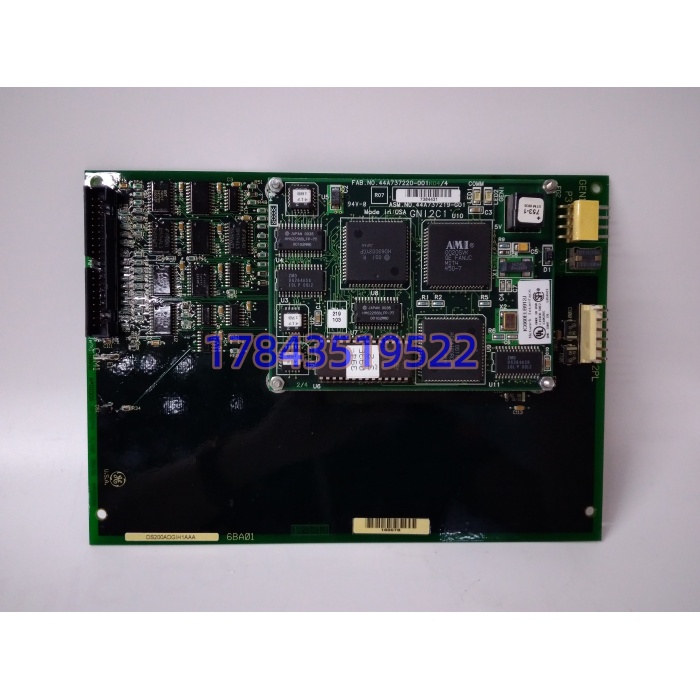

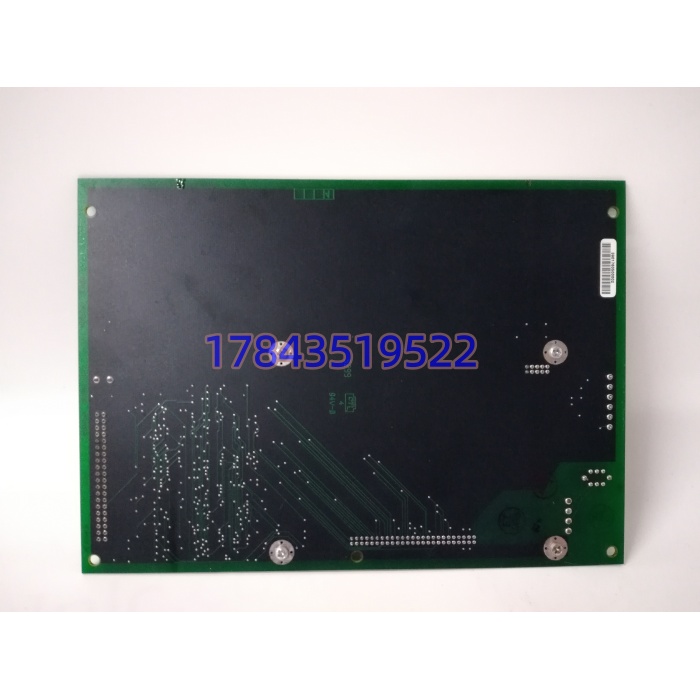

· 型号：DS200ADGIH1AAA
· 品牌：General Electric（GE Speedtronic）
· 系列：Mark V / DS200
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | Mark V 辅助接口板（ADGI） | 非 CPU、非通信主卡 |
| 功能域 | 模拟量调理 + 辅助数字接口 | LVDT/RVDT、TC、RTD、4-20mA、±10V、伺服输出、继电器驱动 |
| 主连接器 | 1×40-pin 欧式 DIN | 接 TCQA/TBQC 等端子板 |
| 辅连接器 | 1×6-pin | 局部信号/测试扩展 |
| 跳线数 | 60 个（J1/J2 选 mA 输出电路，J5/J6 选 20/200mA 量程，J7 RS232 自测，J8 振荡器使能） | 换机必按原柜图纸复核 |
| 测试点 | 多组 EG1-EG4 标识测试焊盘 | 仅持证人员带电测 |
| 背板供电 | +5 VDC、±15 VDC、24 VDC | 功耗约 5~8 W |
| A/D-D/A | 12~16 bit 量程 | 热电偶冷端补偿板载支持 |
| 信号隔离 | 通道对地 ≥1500 VDC（1 min） | 通道间 ≥500 VDC |
| 物理尺寸 | 8 in × 6 in（≈203×152 mm） | 4 螺孔固定 Mark V 板架 |
| 涂层 | DC2K 环氧防护涂层 | 抗尘抗凝露 |
| 工作温度 | 0~60℃（部分渠道标 -10~70℃） | 以实物标签为准 |
| 修订等级 | AAA（A 类最高功能修订，向前兼容 AAB 等低版） | 混装需查 GE 兼容矩阵 |
| 生命周期 | Mark V 平台整体 EOL，原厂关单 | 市面流通为 New Surplus/测后翻新 |
| 适配边界 | 仅 Mark V 背板；不直插 Mark VI/VIe | 架构与 COREBUS 协议不通 |
产品介绍
（F 历史生命周期验证切入）Mark V 这代 Speedtronic 在 1990 年代末铺开，DS200ADGIH1AAA 就是那时定型的 ADGI 板——AAA 后缀代表它在 AAB/AAC 之后把低温漂运放和参考电压源换了一轮，增益偏移比早期版稳半档。现场实测发现，老 Mark V 机柜里最容易被误判成”探头坏”或”端子板腐蚀”的，其实是这块板 J5/J6 跳线因上次检修拨错一脚，导致 4-20mA 输出量程从 20mA 切到 200mA，伺服阀驱动电流看起来”正常”但定位精度歪了 3%。它不跑控制算法，干的是脏活：把现场来的脏信号缩放、隔离、冷端补偿完，再经 3PL 送 STCA 进 COREBUS。
从供应链看，这板是典型 A 类战略备件里的”非买不可但买了会老”——GE 对 Mark V 整体停单多年，AAA 版在新 surplus 渠道还能淘到但 SN 批次越靠后越少，价格按成色 8k~2 万人民币跳（以现货商通电测试视频为准，无原厂统一定价）。TCO 里它的隐性成本是跳线配置：备件上架前不按在线板拍跳线照片逐根核对，换上去 Mark V 自检报”ADGI range mismatch”反而拖长停机。所以 Last-time-buy 不是买完入库就结束，是把跳线图、EEPROM 参数、COREBUS 地址一起归档，不然备件变砖。
应用场景与库存策略
Mark V 的 ADGI 板故障最阴的表现是”不完全坏”：LVDT 反馈在 50% 行程内线性、过 50% 开始非线性漂移，燃机排气温度控制闭环没报故障但热偶分布慢慢偏，运行三个月才被性能试验抓出来。在某个燃机电厂碰过，#1 机 I/O 核心 R2 的 DS200ADGIH1AAA 因柜内长期 55℃ 热驻留，板上参考电压源温漂超差，表现就是”每次启机到 90% 转速伺服阀微抖”，查了两次启机过程才锁定到这块板。
- 9F/9E 燃机电厂 Mark V 控制核心 → R1/R2/R3 三核心各含 ADGI，TMR 架构下单板故障可降级但不可丢 → 非它不可（COREBUS 对象字典绑定 AAA 跳线集）→ 建议三机一备或每站备 1 块同 AAA 修订冷备，跳线按在线板拍照固化。
- 自备电站蒸汽轮机 Mark V 改造过渡 → 老系统延寿 5~8 年 → 建议 Last-time-buy 时顺手吃 2 块（一块用一块拆件），改完未用的转手同行群别留 5 年。
- 工业驱动（大型压缩机组）Mark V 柜 → 非连续关键，可降速运行 → 不备裸件，锁本地 GE 备件商 24h 可达 New Surplus。
- 多厂共享备件池 → 同型号同 AAA 修订可跨厂调剂 → 建议区域共享 1 块 + VMI 代管 1 块，不按单机 1:1 备避免呆滞。
- 防爆/户外区 → 板卡本身 IP20 非本安，必须落 Mark V 屏柜内 → 别外加装甲，直接规划 Mark VIe 升级更合规。
真实案例：2021 年华南某 9F 燃机电厂 #2 机，半年内三次”启机至 80% 转速伺服微调超限”跳机，前两次归罪于伺服阀污染，清洗后复犯。第三次我让直接把 R2 核心的 DS200ADGIH1AAA 拔下来送测——J5/J6 量程跳线被上次年检新人拨到 200mA 档，伺服输出满量程放大 10 倍，阀芯在高位区饱和。库里有一块去年 Last-time-buy 的 AAA 裸板，跳线按在线板照片复原、通电老化 24h 后换上，启机一次过。那次之后该厂把”ADGI 跳线配置双人复核+备件板跳线预固化封热缩”写进 Lockout 规程，并把 Mark V 备件从”随核心备”拆成”ADGI/STCA/TCQA 分列 A 类小件台账”。
