描述
产品详情

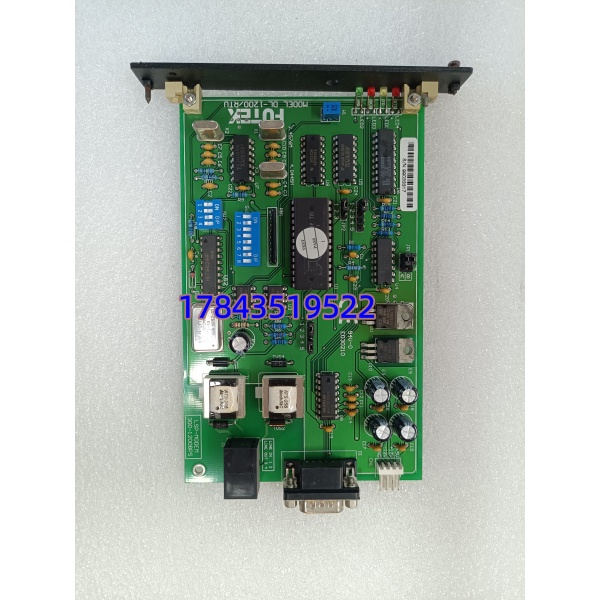

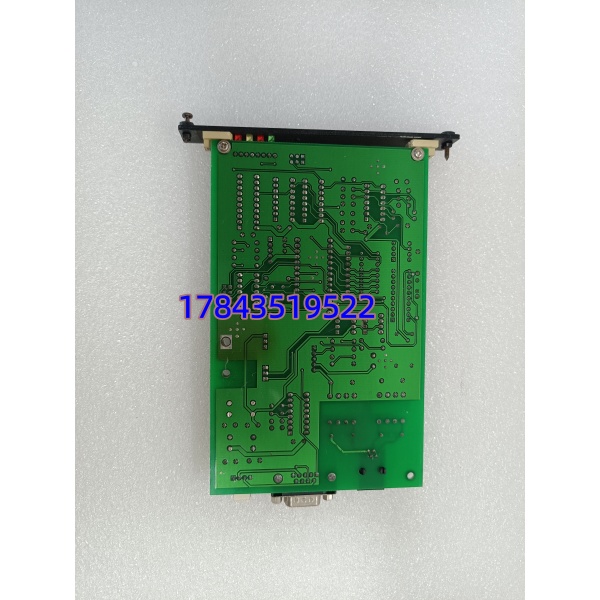

· 型号：DL-1200（常见完整订货含选项码如 DL-1200-xxx，具体以原柜 BOM 为准）
· 品牌：GE Grid Solutions（原 GE Multilin）
· 系列：DL Series — Distribution Level 1200 RTU
规格参数
- 产品型号：DL-1200（Distribution Level 1200 RTU）
- 制造商：GE Grid Solutions（前身 GE Multilin / GE Energy Management）
- 应用定位：中低压变电站/开闭所配电自动化 RTU，替代老款 GE D200 / D400 系列部分应用
- CPU：工业级 32-bit 微处理器，板载 Flash + NVRAM（存储点表/SOE 事件）
- 数字量输入（DI）：状态量/SOE 输入，光电隔离，典型 16～64 点（依 I/O 扩展模块配置），支持防抖时间设定
- 数字量输出（DO）：继电器输出（C 型或 A 型），典型 8～32 点，触点容量约 5A @ 30V DC / 250V AC（以手册为准）
- 模拟量输入（AI）：可选 0–5V / 0–10V / 4–20mA DC，12～16 bit 分辨率，典型 8～16 通道（可扩）
- 通信端口：2～4× RS-232/RS-485（可配 Modbus RTU 主/从）；1～2× 10/100Base-TX 以太网（DNP3.0 IP / IEC 60870-5-104 / Modbus TCP）
- 支持协议：DNP3.0（串口+TCP）、IEC 60870-5-101/104、Modbus RTU/TCP、GE EGD（部分版本）
- 本地操作：前面板 LCD + 按键（浏览 SOE、强制 DO、查看 AI 值），或需外接终端（依配置）
- 编程/组态软件：GE UR 配套工具或 DLWorks / PowerOn 系列（依版本及工程归档格式）
- 供电：85–264V AC 或 24V DC / 48V DC / 125V DC（依订货选项，常见 AC/DC 宽范围）
- 实时时钟：内置 RTC，支持 SNTP 网络对时或 IRIG-B（选件）
- 安装方式：壁挂式 / 19″ 机架 / 变电站端子箱导轨安装（依外壳选项）
- 工作环境：-40℃～+70℃（运行，宽温型），5%～95% RH 无凝露
- 认证：UL 508/ CSA / CE，部分批次 KEMA/IEC 61850相关测试（注意：DL-1200 本身非 IEC 61850过程总线设备，是 SCADA 网关 RTU）
产品介绍
GE DL-1200 是 GE Multilin DL 系列的中型配电自动化 RTU，主要用于 10kV～35kV 变电站、开闭所、工矿企业总降配电室，把线路保护测控装置（如 GE 7SJ/7RW、ABB REF54x、SEL-351 等）的遥信/遥测经串口（Modbus/ DNP3 serial）或以太网（DNP3 IP / IEC 104）打包上传调度 SCADA，同时执行遥控分合闸命令。相比早期 D200，DL-1200 加了以太网口和更灵活的 I/O 扩展，比大型 D400/500 便宜紧凑，适合配网节点。
坦白讲，这机器在存量配网和自备电厂电气监控里还大量跑着，新项目 GE 主推 D20MX 或新一代 UR+ 方案。市面流通以 NOS 和测试合格拆机件为主。有一点要注意：DL-1200 配置存在本地 NVRAM 和 CF/EPROM 卡（依版本），换新板不一定自动带原数据库——必须提前导出 .dbf / .csv / 工程文件备份，换件后通过串口或以太网重新下装点表及通信参数。
应用场景与行业案例
我在现场最头疼的是：老变电站改造，原 GE D200 早就 EOL，调度 104 规约新要求 DL-1200 才支持——换完后要把原 D200 的点表（SOE 防抖、DO 脉宽、AI 系数）手工移植到 DLWorks，花半天核对地址别错。它解决的痛点是：配网节点分散、装置品牌杂（许继/南瑞/ABB 保护混用），DL-1200 多协议串口收齐再统一以 104 或 DNP3 IP 上送，省调度侧挨个直连。
典型场景：
- 工矿企业总降变电所（35kV/10kV）——DL-1200 采集各出线保护 SOE（事故跳闸）、计量表脉冲/数值、开关位置，经 IEC 60870-5-104送厂区 EMS/调度，非它不可因需 SOE 分辨率 ≤1ms 及多级串口汇聚。
- 城市配网开闭所自动化——通过 RS-485 读多台环网柜 FTU/DTU 数据，以太网口接光缆 EPON 或 SDH 环网，宽温 -40℃ 适应户外端子箱。
- 自备电厂电气监控系统（ECS）——采集发电机出口开关、主变高/低压侧断路器位置及保护信号，与 DCS 电气画面集成。
- 水利/泵站配电——遥控远方启停大型电机开关，遥测电压电流做负荷管理。
真实案例：
西北某 110kV 用户变，暴风雨夜 DL-1200 面板 LCD 无显示、所有通信口无响应——拆机查为开关电源模块滤波电容炸裂（该装置投运 13 年）。原订货带 AC/DC 宽压电源版 DL-1200，库房有同配置 NOS 件，断电拆旧装新，通过笔记本电脑串口连 DLWorks 下装原备份工程（含点表、SOE 设置、104 从站地址/ASDU 定义），上电后约 2 分钟与调度主站建链，SOE 和遥测数据正常。调度复归告警后未影响上级电网操作。老师傅说：”配网 RTU 是调度看眼睛的窗口，没它调度盲调——多留一块同配置整机（含电源选项一致）在继保室，比等原厂两周发货值钱。”
