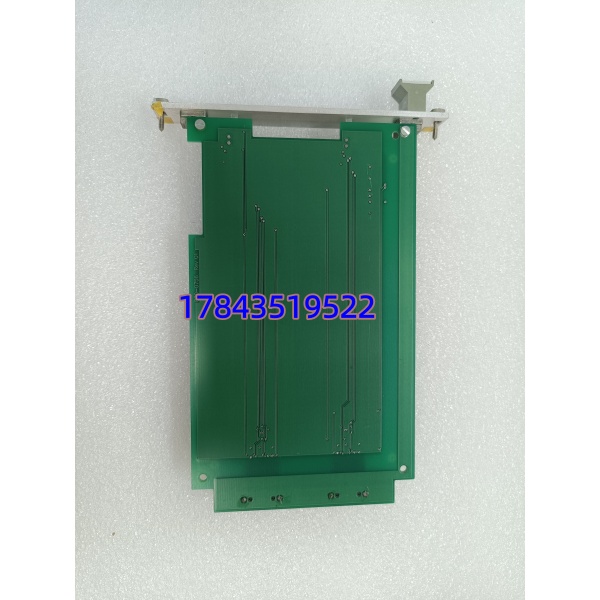

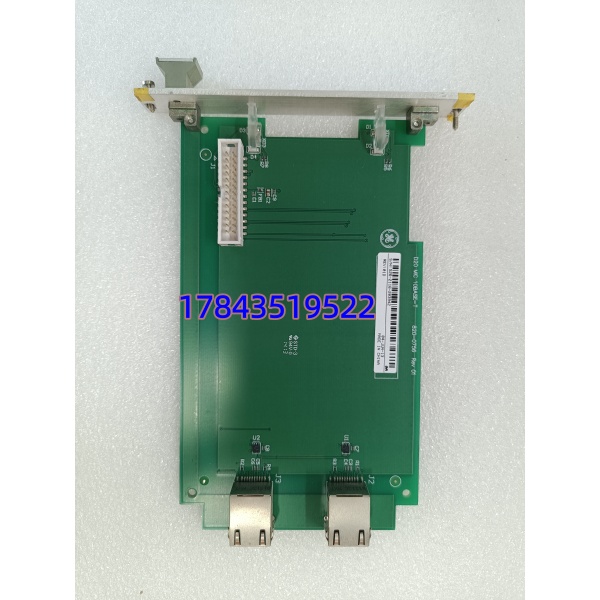

· 型号：D20 MIC 10BASE-T（GE Multilin D20 系列 MIC 插槽以太网卡，部分资料称 D20ME MIC 10BASE-T）
· 品牌：GE Grid Solutions / GE Multilin（现 Hitachi Energy）
· 系列：D20 Substation Controller / D200 RTU — Media Interface Card (MIC)
规格参数
- 完整标识：D20 MIC 10BASE-T，GE Part Number 视批次（常见参考 IC641DDM10BT 或 D20MIC-10BT，以实物铭牌为准）
- 产品定位：D20/D200 RTU 机箱 MIC（Modular Interface Card）插槽专用以太网媒体接口卡
- 适用主机：GE D20 系列 RTU（D20K/D20C 等带 MIC 槽）及 D200 系列，需配合 D20 EME（主 CPU 板）运行
- 以太网接口：1× RJ45，IEEE 802.3 10BASE-T，10 Mbps 半双工/全双工，Auto-MDIX（直通/交叉自适应）
- 最大网段长度：100 m（Cat5/5e UTP）
- 支持协议：DNP 3.0 over UDP/TCP、Modbus TCP Server/Client、IEC 60870-5-104（需 RTU 固件授权）、GE 私有 D20 协议
- 不支持：100BASE-TX/1000BASE-T——这是纯 10Mbps 芯片，接现代交换机可自协商降速但速率锁定 10M
- 指示灯：LINK（绿灯，物理层连通）、ACT（黄/绿，收发活动）
- 安装槽位：D20 机箱最左侧或指定 MIC 槽（通常紧邻 EME CPU 板），依机箱型号可能为 Slot 0 或独立 MIC bay
- 供电：由 D20 背板 +5V/+12V 供给，典型功耗 ≤2 W
- 隔离：以太网端口磁隔离 1500V（依具体批次）
- 前面板：RJ45 口 + LED，无拨码开关
- 工作温度：-40～+70℃（工业级，部分资料宽温 -40～+85℃ 需核对铭牌）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH 非凝露
- EMC/认证：IEC 61000-4-2/4 ESD/EFT 抗扰度，CE、UL 508、CSA C22.2（以铭牌为准）
- 物理尺寸：约 100×60×15 mm（MIC 板卡尺寸，以实物为准），重量 <100 g
产品介绍
D20 MIC 10BASE-T 是 GE D20/D200 变电站 RTU 的以太网接口扩展卡——插在机箱 MIC 槽里给原本只有串口的 D20 RTU 加上 10BASE-T 网口，让它走 DNP3 IP 或 Modbus TCP 直接连调度数据网或厂站交换机，不必再靠 RS-232/485 转以太网关。它在电网老站改造里很常见：原 D20 跑了几十年只带串口，调度要求以太网接入，加这块 MIC 卡就能原地升级，不用换整套 RTU。
有一点要注意：这是 10Mbps -only 的 10BASE-T，现代办公交换机大多已取消 10M 强制口，建议用工业以太网交换机（如 Hirschmann / RuggedCom / Enterasys A4 系列）做中间链路，确认端口支持强制 10M Half/Full。另外 MIC 卡需 D20 EME CPU 板固件版本支持——极老的 D20 EME（1990s 早期 ROM）可能不识别，遇此情况需先升 EME boot PROM/firmware（操作有风险，建议原厂支持）。
应用场景与行业案例
我在现场遇过最典型的问题是：新加 MIC 10BASE-T 后 RTU 端 LINK 灯不亮——查下来是接了办公楼层交换机（Cisco Catalyst 新款默认关闭 10M 自动协商），换 RuggedCom RS900 强制 10M Full 后立刻 UP。还有老站 D20 电源模块老化，插 MIC 卡后背板 5V 跌落导致 EME 反复复位——加 MIC 卡前最好量一下背板供电余量。
典型适用场景：
- 110kV/220kV 变电站综自改造：原 D20 RTU 带串口与当地监控通信，调度要求 IEC 104/ DNP3 IP→加 MIC 10BASE-T 直连站控层交换机，保留原有 DI/DO/AI 采集不变。
- 配网自动化 DTU 升级：偏远开闭所 D20 系列 RTU 通过 MIC 卡接入光纤以太环网，减少串口 Modem 依赖。
- 水电厂辅机监控 SCADA 接入：D20 采集机组辅机信号，MIC 卡连至电厂 MIS/SCADA 网段做 Modbus TCP 上送。
- 老旧石化/冶金 DCS 并接电力 SCADA：同一 D20 串口接本地 DCS 做 old-school 协议，MIC 以太网口并接电力 SCADA 做 DNP3 IP——新旧并存过渡期常用手法。
真实案例：西北某 330kV 变，D20K RTU（1998 年投运）原只配 2 块串口 MIC（RS-232/485）。调度端要求全站改 IEC 60870-5-104 接入，省公司不让换 RTU。订了 D20 MIC 10BASE-T 插入空闲 MIC 槽，D20 EME 固件 V5.x 默认识别，在 CAPE（或 GE D20 Config Tool）里激活 Ethernet Port、配 IP/子网/网关、建 DNP3 LAN Point Map。第一次插上网线 LINK 不亮——控制室新装的 Cisco 2960-X 端口 speed/duplex auto 但不肯强制 10M HDX；临时借一台 Hirschmann MACH100 设 force 10M Full 后通。教训：MIC 10BASE-T 是纯 10M，对接设备必须能强制 10Mbps，现代商用交换机不一定支持，备好工业交换机做中介。
