产品详情

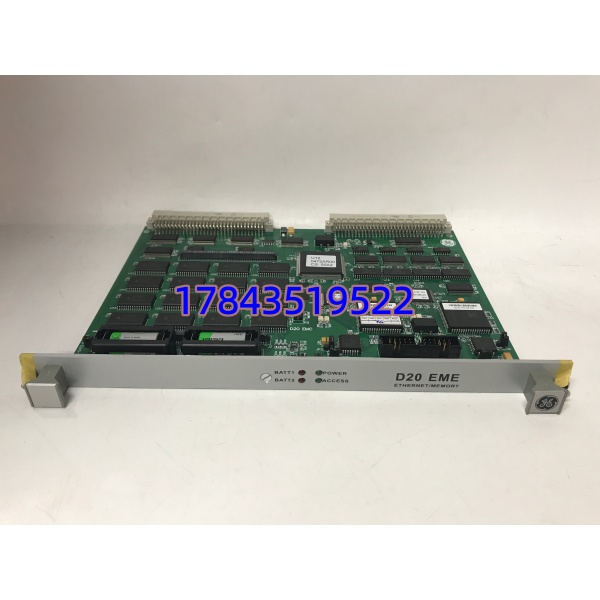

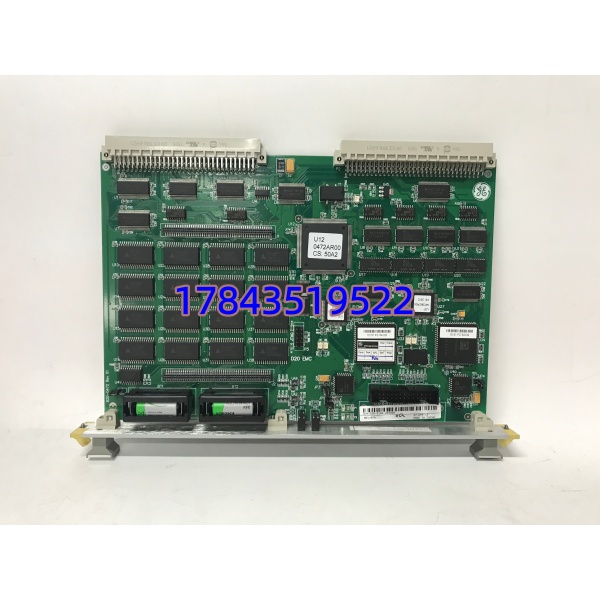

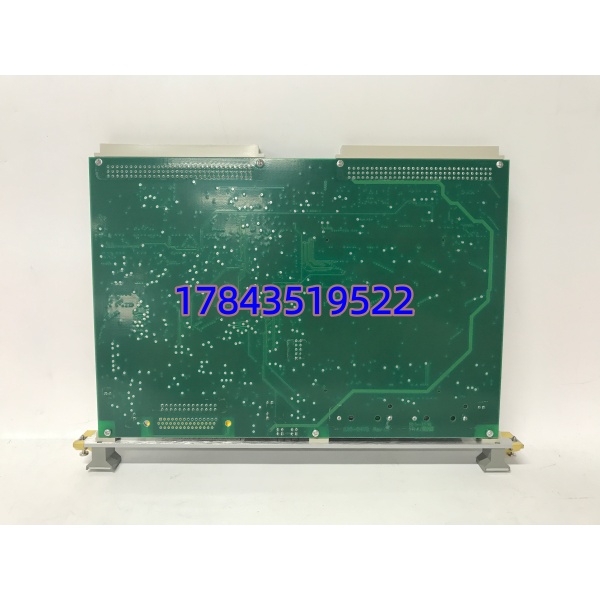

· 型号：D20 EME（GE WESDAC D20/D200 系列 EME 扩展模块，常见完整 Kit 含 D20EME Mainboard + 内存 SIMM + 互连缆）
· 品牌：General Electric (GE Grid Solutions — 原 GE Multilin/Wesdac)
· 系列：D20 / D200 Substation RTU & Controller — Ethernet/Memory Expansion Module
规格参数
| 项目 | 说明 |
|---|---|
| 产品型号 | D20 EME / D20-EME / D20EME（WESDAC P/N 如 IC752D20EME-xx 依版本） |
| 适用主机 | GE D20 VME 机架（500-0305 等兼容型）、D200 紧凑型 RTU 机箱 |
| 产品定位 | 为 D20/D200 添加以太网通讯能力 + 扩展全局(Global)内存供多任务数据共享 |
| 以太网接口 | 1× 10/100Base-TX RJ45（部分早期仅 10Base-T）+ 1× AUI 15-pin D-shell（或可选 10Base-FL 光纤收发器模块插子卡） |
| 协议支持 | 承载 DNP3.0 over IP、Modbus TCP Server/Client、IEC 60870-5-104（由 D20 固件提供），EME 负责物理链路+MAC 层 |
| 扩展内存 | 板上 SIMM 插槽接纳 4MB / 8MB / 16MB FPM DRAM（依 D20 固件上限），作 Global Memory 供 multi-task 共享 |
| 内部互连 | 通过 34-pin 或 50-pin 扁平缆（Interconnect Cable）连 D20 Main Processor / MIC 卡——此缆须随 EME 成套或确认原机已有 |
| 状态指示 | PWR（电源）、LINK/ACT（以太网活动）、MEM（内存 OK / 访问）、ERR LED |
| 供电 | 由 D20 机架背板供 +5VDC（逻辑）、+12VDC（部分以太网 PHY），典型 <8W |
| 安装槽位 | D20 VME 机架专用 EME 槽（通常 Slot 2/3，依机箱类型——不可插标准 VME I/O 槽） |
| 固件/配置 | EME 本身无独立固件——配置通过 D20 Workshop / Cimplicity 或 D20 Workbench 下装（IP、子网、Global Mem 映射） |
| 工作温度 | 0℃ ～ +60℃（控制室/RTU 柜内），存储 -40～+85℃ |
| 湿度 | 5%～95% RH 非冷凝 |
| 尺寸(模块) | 标准 Eurocard 双高（约 160×100 mm） |
| 重量 | ≈0.3 kg |
| 认证 | CE、UL、cUL（依版本） |
| 配套必选 | D20 Main Processor(MIC)、互连扁平缆、SIMM 内存（部分版已焊）、机箱电源 |
产品介绍
（采用维护者视角切入）
D20 EME 在变电站 RTU 柜里干两件事——给老 D20 加以太网口上调度网（替代或并接串口 Modbus/DF1），以及扩全局内存让多任务程序共享数据区。它不像电源那样常坏，但雷击窜入以太网口或 SIMM 内存老化位翻转会致 D20 报 “EME Memory Parity Error” 或以太网时通时断。某个水电集控项目碰过 EME RJ45 口雷击打坏 PHY——换新 EME（含 SIMM 克隆原参数 IP/Memory Map）后恢复，原 D20 应用不需重下只重配 IP。
库存建议：属 B 类通讯扩展件——D20 RTU 通常单 EME 配置无热备，建议按每 D20 机箱类型备 1 件冷备（含兼容 SIMM 内存及互连缆），归入关键 SCADA 通讯备件年审。注意 D20 早期 VME 新版 EME 有时需固件匹配——买拆机件要求卖家确认与你的 D20 Workshop 版本兼容或提供空板+你从原 D20 Backup 重配。
应用场景与库存策略
痛点切入：
110kV 变电站 D20 RTU 经 D20 EME 上调度 SCADA（IEC104），雷雨后 EME LINK LED 不亮——测背板供电正常、交叉对调换缆确认 EME 以太网 PHY 坏。调度通讯全断但当地三遥仍本地操作。无备件等空运 12 天改串口临时维持——事后按建议购同 Rev 拆机测试件（含 SIMM 含原 IP/Memory 配置 clone 或空 SIMM+备份说明）做冷备。
典型场景与备货建议：
- 变电站/电厂 升压站 GE D20/D200 RTU 配以太网上调度——每 D20 机箱 备 1 件 D20 EME(含 SIMM+互连缆) 冷备，归入 SCADA 通讯 A 类备件（年审确认 IP/Memory Map 可恢复）。
- 多站同种 D20 版本——建共享池 N 站×0.3 取整最低 1 件。
- 仅串口 Modbus/DF1 无以太网版 D20——不需备此件（未装 EME）。
- 已计划 D20→新代 Substation Gateway(如 SEL-3530 / ABB REC670 + RER620 等)——旧 D20 保留至退役维持 EME 备件。
真实案例：
西北某 330kV 变 D20 RTU（D20 VME + D20 EME 含 8MB SIMM）运行第 14 年年检发现 EME ERR LED 偶闪——读 D20 Log 报 “Global Memory Parity Error — Auto Correct”。B 路调度通道（串口备链）正常，但以太网主链降级。停机窗口换同 Rev EME（新 SIMM 先 Clone 原参数 via D20 Workshop → 写新 SIMM），插回上电 LINK 亮→调度 ping 通→104 报文正常→主备通讯全恢。自动化班说”D20 主板不坏但 EME 内存位翻转也得换，这卡以前没备——现在每台 D20 机型囤一件”。
