描述
产品详情
· 型号：D20-EME（含日期码后缀如 27-APR-13，完整订货参考 GE 文档）
· 品牌：GE Grid Solutions / GE Vernova（原 GE Multilin WESDAC）
· 系列：D20 / D200 Substation Controller 扩展模块，兼容 D20MX 机箱及 D200 VME 机架
规格参数

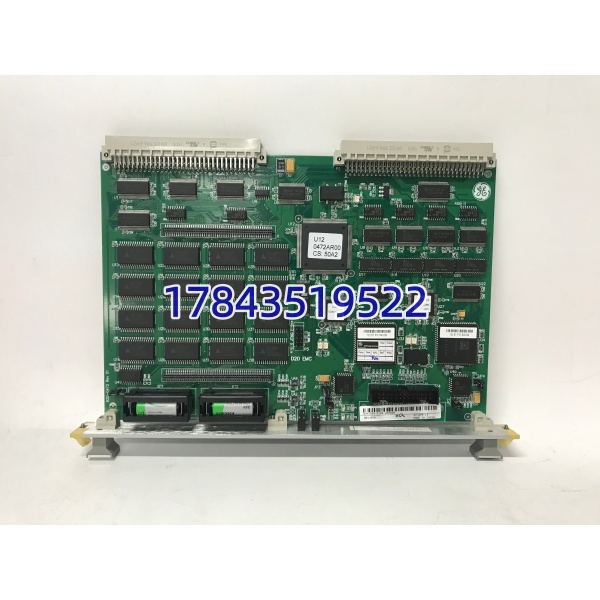

- 产品名称：D20-EME Ethernet and Memory Expansion Module for D20/D200 RTU
- 所属系统：GE D20 Series Substation Controller（D20-CPU + D20MX 机架）及 D200 系统
- 模块类型：以太网通信接口 + 电池备份 SRAM 内存扩展板（插 D20 机架指定槽位，通常最左或紧邻 CPU）
- 以太网接口：不直接出 RJ45，需配合 MIC（Media Interface Card）——支持 10BASE-T（RJ45 MIC）、10BASE2（BNC MIC）、10BASE-FL（ST 光纤 MIC），物理层 10Mbps
- 支持协议（由 D20 主 CPU 固件承载）：DNP3.0（Serial & TCP/IP）、IEC 60870-5-104、Modbus TCP/RTU、部分固件 IEC 61850
- 内存扩展：板载 SRAM 插槽，标配 0MB/8MB/16MB 电池备份（BBRAM），保持事件顺序记录(SOE)及暂存数据
- 后备电池：经 D20 CPU 板或独立电池线接机架电池盒（典型 3.6V 锂电），维持 SRAM 及 RTC
- 背板供电：由 D20/D200 机架背板供给 +5V DC（典型功耗 < 5W）

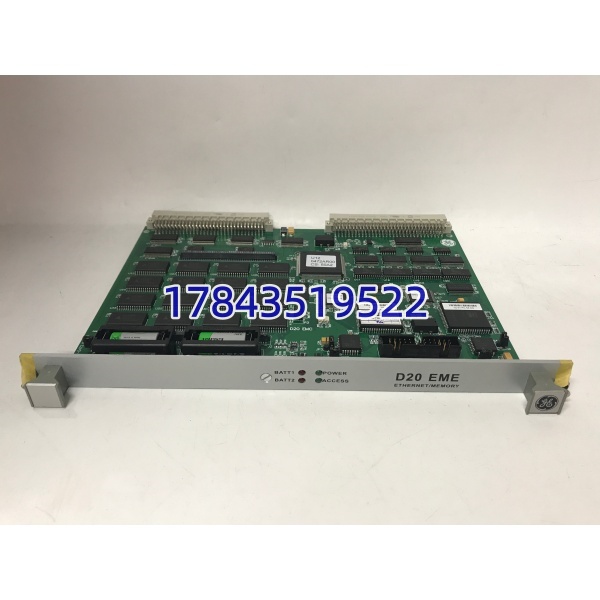

- 状态指示：PWR（电源）、RUN/COM（运行/通讯活动）、FAULT/ERR LED（依版本）
- 配置方式：跳线（Jumper）设定 LAN A/LAN B 操作模式；内存容量通过插 DIMM/SRAM 模块或板载焊盘确定
- 安装位置：D20MX 机箱指定扩展槽（通常为 Slot 0 或 Slot 1 依机架配置），与 CPU 模块相邻
- 工作温度：0℃ ～ +60℃（工业版可 -20～+60℃，存储 -40～+85℃）
- 电磁兼容：IEC 61000-4系列 Level 3~4（变电站 EMC 要求）
- 尺寸（模块本体）：标准 D20 单槽插卡，约 120 × 35 × 110 mm（H×W×D）
- 认证：UL / cUL / CE，IEEE C37.90浪涌抗扰度
- 备注：D20-EME 与早期 D20-ME 区别在有以太网口支持（ME 只有串口+内存），购买需核对旧板完整日期码后缀及 MIC 子卡型号匹配
产品介绍
D20-EME 是 GE D20/D200 变电站 RTU 的以太网+”加大内存”扩展卡——老 D20 原装机只有串口（RS-232/485），上 SCADA 得加规约转换器；插这块卡配 MIC 子卡直接出 10Base-T 或光纤连站控网，跑 DNP3 IP 或 IEC 104，省外部网关。同时可扩展 8/16MB 电池备份 SRAM 存 SOE 事件记录和暂存数据点，对事故追忆很重要。
坦白讲两个坑：第一，这卡本身不出网口，必须配对应 MIC 媒体接口卡（MIC-T 为 RJ45、MIC-F 为光纤 ST 等），买错 MIC 物理接口不对现场用不了；第二，老 D20 固件版本须支持 EME——极老 boot ROM 可能不认，遇此需先升 CPU 固件（有风险，慎重）。二手件重点查 SRAM 电池座无腐蚀、板载电容无鼓包。
应用场景与行业案例
变电站综自改造最常见：老 D20 RTU 原来用串口四线异步上调度，带宽不够且需加 Modem/规约转换器——加 D20-EME + MIC-T（RJ45）直接接光电交换机走 IEC 104，调度数据网一步到位，原有 I/O 配置和程序基本不动。
- 110kV~500kV 变电站综自：D20 RTU 以太网化改造，接入监控后台及调度数据网（DNP3 IP / IEC 104）。
- 配网自动化开闭所：D20 作为 DTU，通过 EME 以太网环网与配调主站通讯。
- 发电厂升压站/辅网：老 WESDAC D20 系统扩展内存存 SOE，配合故障录波分析。
- 工业用户变电站：冶金/石化自有变电站 D20 系统维护升级。
真实案例：某 220kV 变老站 D20 RTU（1999 年投运）原用 V.24 串口经 Modem 上模拟通道，调度要求改 IEC 104 以太网。库房找到一块 D20-EME（27-APR-13 日期码）及 MIC-T RJ45 子卡，核对 CPU 固件版本支持后停机窗口插入指定槽位、装 MIC 卡、跳线设 LAN A Enable，上电 D20 自动识别 EME，Enervista 中配 IP 及协议——半小时完成以太网激活，旧串口保留作备用通道。老师说：”D20 这老伙计加块 EME 又能再战十年，比换整套 RTU 省二三十万。”
