描述
产品详情

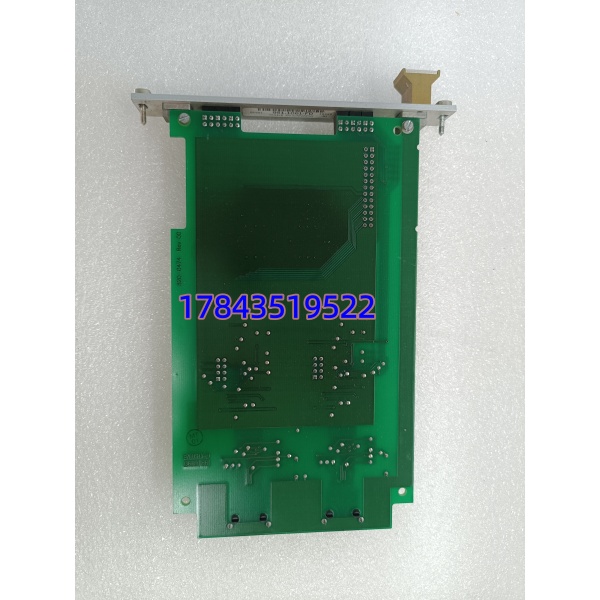

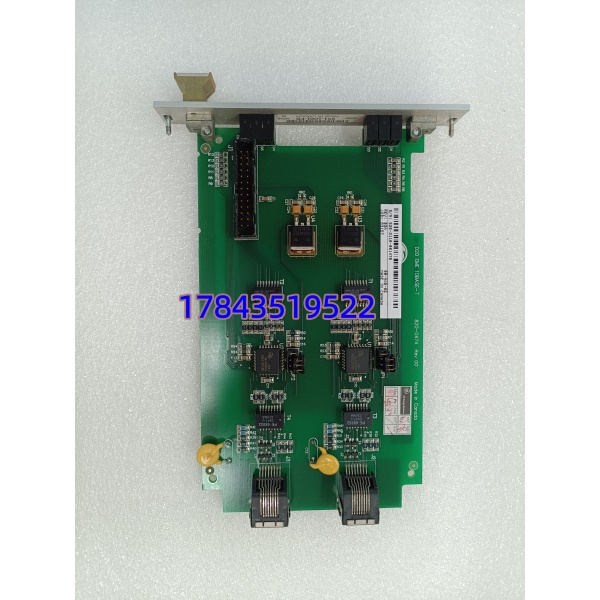

· 型号：D20 EME 10BASE-T（常配套 MIC 卡，板载以太网口经 RJ45 出线，部分版本体印 820-0474）
· 品牌：GE（GE Multilin / GE Grid Solutions）
· 系列：D20 / D200 RTU 系列 — WESDAC D20ME 励磁/变电站平台兼容
规格参数
- 产品类型：D20/D200 RTU 以太网通信扩展模块（Ethernet & Memory Expansion Option，需配 MIC 媒体接口卡或直接 RJ45 出线版）
- 适用系统：GE Multilin D20 系列 RTU（D20ME / D20MX 机架）、D200 系列、WESDAC D20 励磁控制系统
- 安装位置：D20MX 或 D200 机箱左侧/通信扩展槽位，通过背板总线与 CPU 通信
- 网络接口：1 × RJ45，IEEE 802.3 10BASE-T（10 Mbps 半/全双工，Auto MDI/MDIX 依固件版本）
- 传输介质：Cat.5 及以上 UTP，最大 100 m
- 支持协议：Modbus TCP、DNP3 over TCP/IP、IEC 60870-5-104、SRTP（GE 专有）、HTTP（内置 Web 状态页）、FTP（配置下载）
- 内存扩展（部分 D20 EME 版本）：标配 8 MB，可扩展至 16 MB NVRAM（用于存储历史事件/序列-of-event）
- 供电方式：由 D20/D200 机架背板供给（5 V DC 逻辑 + 24 V DC 检测），典型功耗 <3 W
- 指示灯：PWR（电源）、LINK（网络链路）、ACT（数据活动），部分版本 ERR
- IP 配置：静态 IP 或 DHCP（依 D20 固件版本），通过 GE Envision / D20 Configurator 组态
- 冗余支持：D200 冗余机架可配双 EME 做网络冗余
- 工作温度：-40 ～ +70 ℃（工业宽温版），部分早期版标 -20～+60℃
- 存储温度：-40 ～ +85 ℃
- 相对湿度：5%～95% 无凝露
- 抗干扰：符合 IEC 61000-6-2/4、ANSI C37.90.1（电涌/ESD/EFT）
- 认证：CE、UL 508、cULus
- 尺寸（模块本体）：约 160×100×35 mm（依具体外壳），插卡式
- 内置功能：Watchdog 定时器、自诊断、SOE（Sequence of Events）缓存
产品介绍
D20 EME 10BASE-T 是 GE D20/ RTU 或 WESDAC D20ME 励磁系统的以太网扩展卡，把老式串口 RTU 接进厂站 LAN/调度数据网。它跑 TCP/IP 协议栈，把 D20 内部点表映射成 Modbus TCP 寄存器或 DNP3 对象，上行连 SCADA/EMS，下行仍可保留串口接保护继电器。部分版本同时提供内存扩展（8→16MB）存 SOE 记录，对事故追忆很重要。
坦白讲，这块卡在现场最常出的问题是 RJ45 口雷击打坏或背板接触不良导致 SCADA 断链。GE 对该系列 RTU 已列 lifecycle end，新项目推 D400 或 SEL-3530 之类，存量维护基本靠渠道找测试拆机件。有一点要注意：D20 EME 必须插在对应通信槽且与 CPU 固件版本兼容——老 D20ME v2.x 和新 EME 偶尔有握手问题，换前确认固件兼容或准备好升级包。
应用场景与行业案例
痛点切入
水电厂老 D20 RTU 原本只走串口 X.25/RS-232 连调度，改造要求改以太网 104 规约。原柜内无以太网口，加装 D20 EME 10BASE-T 后直接出 RJ45 接光纤收发器，SCADA 五分钟连通。另一种情况是雷雨后 EME 模块 LINK 灯灭——RJ45 口 PHY 芯片击毁，RTU 还能跑但调度数据全断，备件更换恢复。
典型场景
- 变电站综自 — D20 RTU 以太网接入，上行 IEC 60870-5-104或 DNP3 连各级调度/集控，非它不可因与 D20 背板绑定
- 发电机励磁/WESDAC D20ME — 励磁系统通过 EME 模块将运行数据（励磁电流/电压/报警）送厂级 DCS/性能监视系统 via Modbus TCP
- 水电/火电辅网 — 分布 RTU 经 EME 汇入园区级 SCADA，保留串口下接保护继电器
- 老旧 RTU 以太网化改造 — 不加换整套 RTU，只增 EME 模块实现调度数据网接入
真实案例
西南某 110kV 变电站综自改造，原 D20 RTU 无以太网口只能用串口 RS-232 临时过渡。调度要求 104 规约后加装 D20 EME 10BASE-T 模块，插 D20MX 通信槽上电——Envision 里激活以太网口配静态 IP，SCADA 主站建链成功，全站四线遥测上送正常。半年后雷雨季 口遭感应雷损坏，库房有提前测试拆机件，停电拔出旧件插入新件，IP 参数存 NVRAM 自动恢复，未重新组态直接在线。保护专工说——这种老 GE RTU 网卡一面站至少留一块。
