模块详情

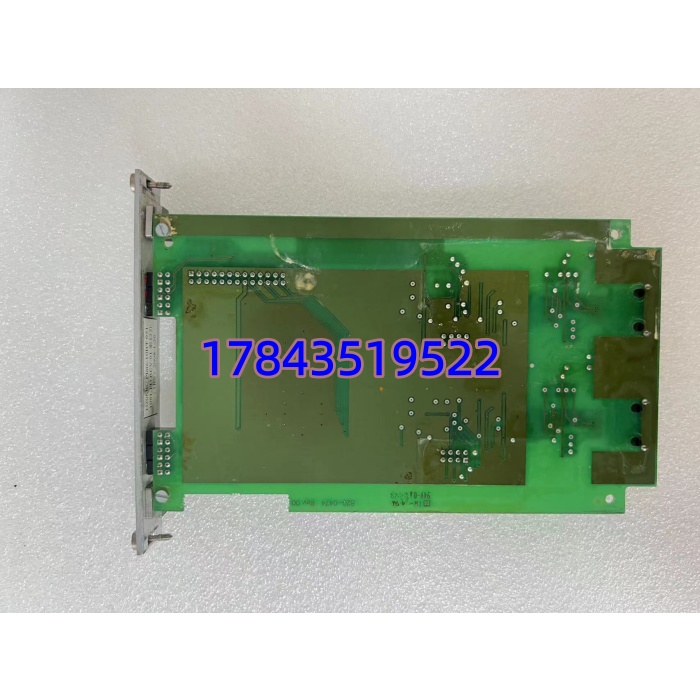

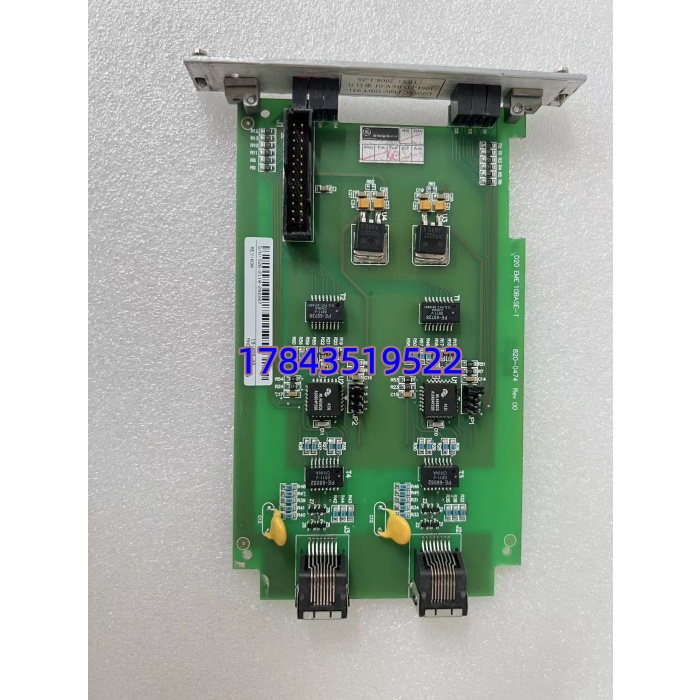

· 型号：D20 EME 10BASE-T（部件参考 820-0474 / HE693ENC520 系列）
· 品牌：GE Grid Solutions（原 GE Energy / GE Harris）
· 系列：D20 / D200 Series RTU — Ethernet Module Expansion (EME)
规格参数
- 通用件号：820-0474（GE D20 EME 10BASE-T Ethernet Module）
- 模块类型：D20/D200 RTU 以太网通信扩展模块（插 RTU 通信槽位，非独立设备）
- 适用主机：GE D20MX、D20ME、D20/D200 系列 RTU 机架（需机箱有 EME 通信槽，早期纯串口机箱不兼容）
- 网络接口：1× RJ45 10BASE-T（IEEE 802.3 10 Mbps 半双工/全双工），不支持 100 Mbps 自动协商（老模块仅 10M）
- 网络隔离：收发变压器隔离 ≥1500 Vrms（LAN 侧与 RTU 背板隔离）
- 支持协议：IEC 60870-5-104（Telecontrol）、DNP3 over TCP/IP、Modbus TCP Server/Client、SNMP v1（部分固件），RAW TCP socket（部分版）
- IP 配置：静态 IP 或通过 BOOTP/DHCP（依固件版本），可设子网掩码、网关
- 背板供电：由 D20 RTU 机架背板供 +5 V / +24 V DC（依机箱），典型功耗 ≤3 W
- 状态指示：PWR（电源绿）、LINK（链路黄）、ACT/RX-TX（活动黄）、ERR（故障红，依具体版）
- 组态工具：GE D20 Configurator / Ranger Plus / EMS-Diagram（需匹配 RTU 固件版本）
- 串口桥接：内部将 RTU 串行协议（DNP3 Serial / Modbus RTU）封装为 TCP 帧上行
- 安装方式：插入 D20/D200 RTU 指定通信扩展槽位，前锁紧或卡扣固定
- 工作温度：-20～+60℃（工业级，部分资料标 -30～+70℃ 需核对）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（非凝露）
- EMC/标准：IEC 60255-5（EMC 变电站环境）、IEEE 1613Class 1（部分批次）、CE、UL/cUL
- 防护等级：IP20（柜内安装）
- 尺寸（约）：标准 D20 单槽模块 ~30×130×180 mm（以实物为准）
- 备注：部分后期 D20MX 内置以太网口，EME 用于老 D20 机型扩容或双网冗余
产品介绍
D20 EME 10BASE-T 是 GE D20/D200 系列 RTU 的以太网扩展模块，解决老 D20 只有 RS-232/485 串口无法直连调度数据网的问题。它插在 RTU 通信槽把后台串行协议（DNP3 / Modbus RTU）打包成 TCP/IP（104、DNP3 over TCP、Modbus TCP）送上 10 Mbps 以太网，让九十年代投运的变电站自动化 RTU 能继续跑在现代 SCADA 网里，不用整套换。
坦白讲，这模块只到 10BASE-T（10M 半双工），新交换机若强制 100M 会 Link 不起来——现场要设交换机端口为 10M 强制或半双工自动，别指望它自适应百兆。我在现场遇过调度主站 ping 不通，查半天是核心交换机把端口默认 100M auto，强制改 10M 全双工立刻通。换板时注意 RTU 固件版本与 EME 固件需匹配，Configurator 里要重新扫硬件或确认 IP 参数写入。
应用场景与行业案例
我在现场碰过老 110 kV 站 D20 RTU 突然 SCADA 断链，EMS 报”104 链路断开”，ping RTU IP 不通。查 EME 模块 LINK 灯灭但 RTU 串口通讯正常——拆下目检无烧痕但网口变压器挂了（推测感应雷沿屏蔽层侵入）。换 EME 重配 IP 恢复。这种老站很多还没改 D20MX，EME 是唯一低成本续命方案。
典型场景：
- 110 kV～500 kV 变电站综自改造过渡期——保留原 D20 RTU 逻辑及 I/O，加装/更换 EME 模块接入调度数据网跑 IEC 60870-5-104，省整套换新。
- 配网 SCADA 远端 DTU 升级——老 D20 通过 EME 以 DNP3 TCP 上送配调，兼容既有数据库点表。
- 发电厂升压站 NCS 接口——将 D20 采集的断路器位置/刀闸信号经 EME 送 NCS 操作员站。
- 工业大用户（钢铁/石化）电力监控——D20 做站控层 RTU，EME 接厂区 MIS/EMS 网做电能管理。
- 老系统 MRO 替换——原 D20 EME 网卡故障导致调度通讯全断，找同件号 820-0474 测试良品直接换。
真实案例：
西南某 220 kV 变电站综自系统，调度主站白班报”D20 #1 104 链路中断”，运行人员重启 RTU 暂恢复，当夜再断。到站开 RTU 柜查 D20 EME（820-0474）LINK 灯灭、ACT 不闪，RTU CPU 运行正常——判断 EME 内部 PHY 温漂失效。库房有测试良品，严格按规程：记录原 IP/Mask/Gateway → RTU 退出通信模式（或短时断以太网口）→ 拔旧 EME → 插新模块 → 上电 → 用 D20 Configurator 下装网络参数（或面板/串口设 IP）→ LINK 灯亮 → 调度主站 104 测试报文正常 → 恢复在线监测。之后把另一台备用 RTU 也核对备件。老师傅说——老 D20 以太网卡十来年容易坏 PHY，这备件不断链比停机等货强。
