描述
产品详情

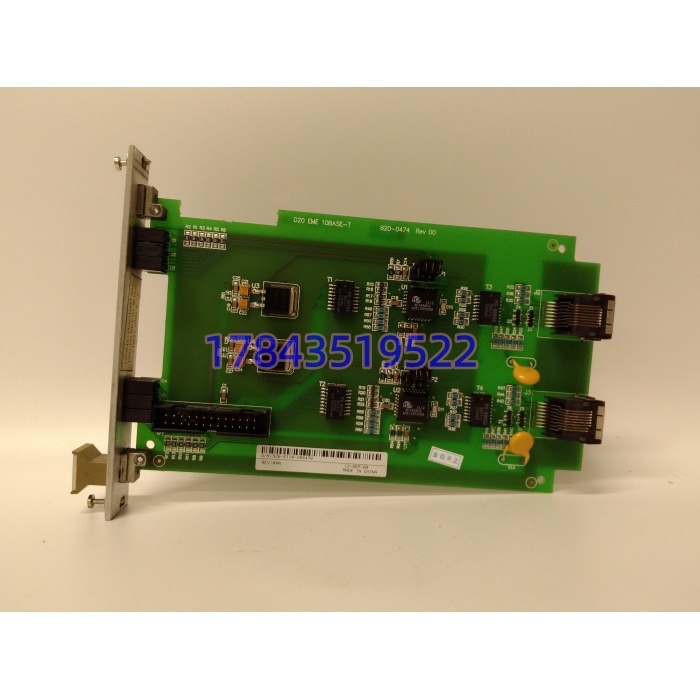

· 型号：D20 EME 10BASE-T（526-2116 / D20ME-X-L-U-U）
· 品牌：GE（GE Vernova Grid Solutions，原 Multilin）
· 系列：D20 / D200 Substation Controller，插 D20MX 或 D200 机箱最左通信扩展槽
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 接口类型 | 1×10BASE-T RJ45（IEEE 802.3），固定 10Mbps，半/全双工跳线选 |
| 同卡其它介质 | 同族还有 10BASE2 BNC（526-2117 系）、10BASE-FL 光纤（526-2118LF），本件只 RJ45 |
| 内存选项 | 0MB / 8MB / 16MB 电池备份 SRAM（锂电芯供电，掉电保持 >1 年） |
| BootROM | 1MB 固化，存 POST 与基础固件 |
| 背板总线 | D20 VME 兼容背板，插 COMM EXP 指定槽，不占 I/O 槽 |
| 协议栈 | DNP3 over TCP/IP、IEC 60870-5-104、Modbus TCP、内置 FTP/HTTP（部分固件） |
| 主控依赖 | 严格来说须配 D20EME 主控（如 526-21170-1），主控固件 ≥ V4.10；老 D20ME / D20CPU 不认这张卡 |
| 供电 | 背板 5V DC，典型 <3W，无独立电源端子 |
| 隔离耐压 | 背板–以太网侧 ≥2kV AC 电气隔离 |
| 指示灯 | Link / Activity / Status 三 LED |
| 环境 | -20~+60℃ 运行（部分渠道标 -40~+85 存储），5-95%RH 无凝露，IP20 |
| 物理 | 单槽 VME，约 120×35×110mm，0.3kg 级 |
| 生命周期 | GE 原厂 Last-Time-Buy 2021-06-01，替代指向 G500 / G100 / D20MX（PRBT-0352） |
产品介绍
（A 场景痛点切入）现场实测发现，不少运维把”主站收不到点”先怀疑交换机和光缆，最后拔出来是 D20 机箱里这张 EME 卡的 RJ45 座簧片氧化——Link 灯不亮，DNP3 会话起不来，站端数据全灰，调度画面假在线。它本质是 D20 走向以太化的”桥”，没有它，老 D20ME 只能跑串口 HDLC/RS-485 上送，现代 SCADA 主站基本不收。严格来说 10Mbps 在今天看来寒碜，但变电站 RTU 的 DNP3 点表也就几千点，10M 半双工够用，瓶颈从来不在带宽而在卡本身停产买不到。
从供应链视角，这是典型的”原厂关单、渠道吃库存”件。GE Vernova 在 GER-4844 里把 D20/D200ME 全系 Last-order 锁在 2021-06-01，替代平台是 G500/G100/D20MX，但存量全球几万台 D20 在役，尤其北美拉美和国内早期 220kV 以下站。 新项目不该再买它，老站续命必须做战略囤货：单价在 MRO 渠道常报 8k-2万人民币（看 SRAM 容量和成色），但一次变电站失联导致的调度考核+人工赶赴偏远站，轻松六位数。TCO 算下来，按”在役 D20 机箱数×1.1″备裸卡（SRAM 容量要和现网一致，别备 0MB 去替 8MB 运行件），比停役等件划算两个数量级。
应用场景与库存策略
RTU 通信卡失效最阴险的地方：装置不跳闸、灯光不告警，只是”主站以为站端死了”，实际站端还在就地控制。等调度发现潮流不对去现场检查，往往已经脱离监控几小时，违反电力安规里”无人站必须双通道上送”的硬条款。
- 电网变电站自动化｜220kV 及以下老站 D20 RTU 上送省调/地调 → 10BASE-T 是唯一以太网出口，无平替 → 建议每站备 1 件同 SRAM 配置冷备件，随 RTU 机柜放，别进中心库（偏远站往返 4 小时起）。
- 轨道交通牵引变电所｜地铁沿线 D20 远动终端 → 强电磁环境 RJ45 座易氧化 → 建议由集成商代管 1 件+现场备 1 件，签 24h 响应。
- 新能源场站｜早期风电/光伏升压站 D20 集中器 → 104 规约上送 AGC/AVC → 建议 A 类，按”集电线分组数×1.05″备，大修期做 LED 自检。
- 存量 D20ME 升级 D20EME 场景｜严格来说老 D20ME 主控不认 526-2116，必须连主控一起换到 D20EME 且固件≥V4.10，采购前让服务商出升级 BOM，别单买卡回来插上无反应。
- 双网冗余需求 → 单张 10BASE-T 只有一口，要 LAN A/B 冗余得两张卡或换 D20MX 新背板；别指望一张卡做双网。
真实案例：2023 年西南某 110kV 变电站，地调凌晨告警”X3 线遥测全冷”，运维先查光缆、查交换机、查纵向加密，三小时没结果。最后到站端看 D20 机箱，EME 卡 Link 灯灭、Activity 偶闪，拨出卡发现 RJ45 座里进了防尘网没装好的金属屑，簧片短路。库里按”CPU 才重要”只备了电源和 D20ROC，没备 EME。从昆明渠道商调 526-2116 带 8MB SRAM 件，专车 5 小时到，但站已脱监 8 小时，地调按规程派员驻站值守，人工+考核约 14 万。之后该局把 D20 EME 各介质版本（T/2/FL）和 SRAM 容量拆编码进 A 类，按机箱数×1.1 囤，并规定”RTU 机箱备件袋必须含 EME 卡”。
