产品详情
· 型号：D20MX（单槽）/ D200（5槽 VME 机箱）—— D20 EME 模块插于此框架内
· 品牌：GE Multilin（现 GE Vernova / Grid Solutions）
· 系列：GE D20 / D200 Substation Controller RTU Platform
规格参数
- 产品类型：D20/D200 系列 RTU 控制器机箱（Chassis / Base Frame），含 VME 背板总线
- 适用安装模块：D20ME / D20ME II（主处理器）、D20 EME / D20 EME2（以太网+内存扩展）、电源模块（如 D20PS 系列）、Media Interface Card(MIC)、Modem 卡、D20 I/O 模块（DI/AI/DO 等）
- 机型变体：
- D20MX：单槽 Eurocard 水平插槽，紧凑型，带一体化端子板（现场电源/串口接入）
- D200：5 槽 VME 总线机箱（最多 3 块 D20ME 处理器 + 2 个 D.20 Link），需外接端子板（Terminal Panel，如 D20TP 系列）
- 安装方式：标准 19 英寸机架安装（EIA RS-310），也可壁挂或柜内托架安装
- 尺寸（D20MX）：约 132.6 mm(H)×482.6 mm(W)×205.7 mm(D)，3U 高
- 尺寸（D200）：约 132.6 mm(H)×482.6 mm(W)×205.7 mm(D)，3U 高，5 槽 VME
- 背板类型：VMEbus 兼容（D200 为多槽 VME 背板；D20MX 为简化单槽背板）
- 电源分配：机箱背板分配 +5V/+12V/-12V 给各模块，由插入的电源模块（D20PS-x）或外部 DC/AC 供电（视配置）
- 现场接线：通过后部端子板（Termination Panel）——D20MX 自带， 需选配对应型号（如 D20TP）
- 串口引出：前面板或后部提供 RS-232/RS-485 访问（WESMAINT 口、D.20 Link 等）
- 散热：自然对流，前后通风孔设计，满足变电站户内/户外柜环境
- 工作温度：-10 … +60 °C（部分版本标 -20 … +70 °C，以原厂手册为准）
- 存储温度：-40 … +85 °C
- 湿度：5%–95% RH（非冷凝）
- 防护等级：IP20（机柜内），部分户外柜配套可达 IP54 带密封罩
- 材质：钢板 + 铝型材，静电喷涂
- 认证：CE、UL 508、CSA（部分批次），符合 IEEE 1613变电站环境标准
- 状态：原厂已停产（Last Time Buy 2021），市场以全新库存(NOS)和拆机良品流通
产品介绍

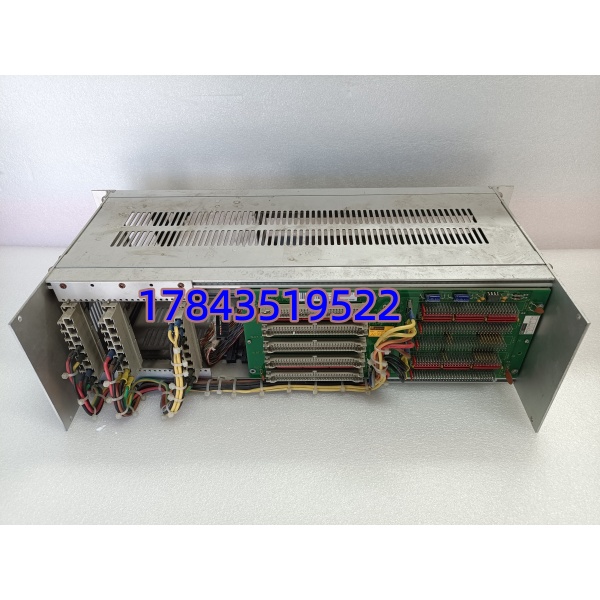

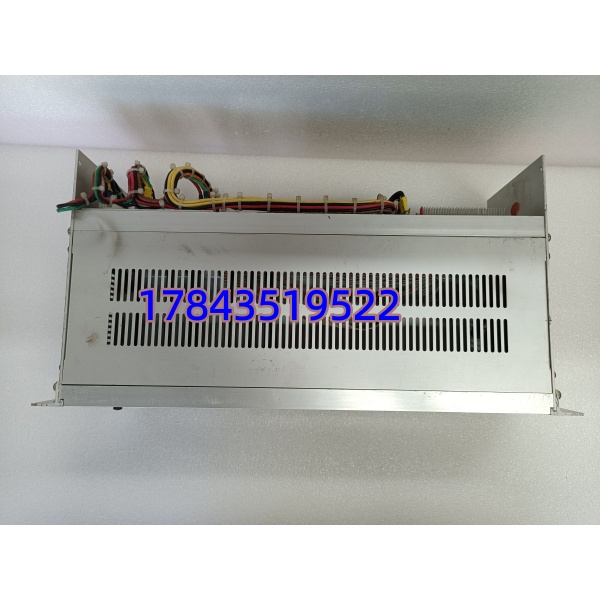

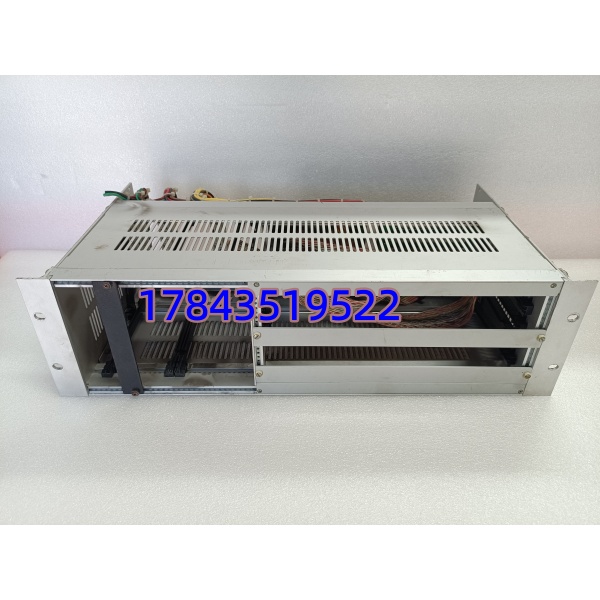

GE D20/ 机箱是 WESDAC D20 RTU 平台的”骨架”——D20ME 处理器、D20 EME 以太网扩展卡、电源模块全都插在这台 3U 19 英寸机箱的 VME 背板上。背板不光提供物理插槽，还承载模块间的高速数据总线（D.20 Link HDLC）和电源分配。D20MX 是紧凑单槽版（常见于小型变电站或配网自动化终端）， 是多槽 VME 版（可扩 I/O、冗余 CPU、多通信口，用于主变/枢纽站）。机箱本身不含 CPU 和电源，这两样要单独配。
坦白讲，这东西现场很少坏——钢板加背板，没活动件。出问题多半是背板 VME 插槽金手指氧化导致 D20ME 偶尔不识别，或者端子板螺丝松脱电源供不上。换机箱通常是扩建或整柜改造。有一点要注意：，买机箱时确认原柜用的是哪种端子板，最好成套订或核对旧件型号（如 D20TP-xxx）。
应用场景与行业案例
我在现场碰过最典型的是老 110kV 变电站 机箱背板氧化——雨季潮气进去后 D20ME 偶尔报”Module Not Found”，重新拔插清洁金手指后恢复。但这种事提醒我：变电站机柜密封要做好，机箱虽皮实，背板金手指经不起常年凝露。
典型场景：
- 110kV/220kV 变电站综自系统——/ 机箱装 + D20 EME，做当地监控与调度 SCADA 远动（DNP3/IEC 60870-5-104）
- 风电场/光伏站升压站—— 多槽机箱容纳冗余 CPU + 多串口卡，集中采集箱变/逆变器数据上送
- 水电厂公用设备监控——D20 系列 RTU 采集机组辅机 DI/AI，机箱安装在中控室或现地 LCU 柜
- 石油天然气管线 SCADA——沿线 RTU 站用 紧凑机箱（空间受限），通过卫星/微波链路远传
真实案例：
西北某 330kV 变电站综自改造，原 机箱是 1998 年投运的初代产品，背板插槽第 2 槽（预留 D20 EME 扩展位）簧片疲劳导致新加的以太网扩展卡无法识别。因站内已规划加装 IEC 61850 网关需 D20 EME，遂整体更换 机箱（保留原 CPU 和电源模块插新机箱），重接后部端子板（同型号 D20TP），半小时完成。保护专工说：”机箱二十年不坏，但金手指有寿命——扩建时顺手查查插槽弹性，别等插不进卡才着急。”
