产品详情
· 型号：CK11CE300
· 品牌：GE（General Electric）CK11 / C-Kontrol 系列
· 系列：CK11 CE — Size 6 框架三相交流接触器
规格参数

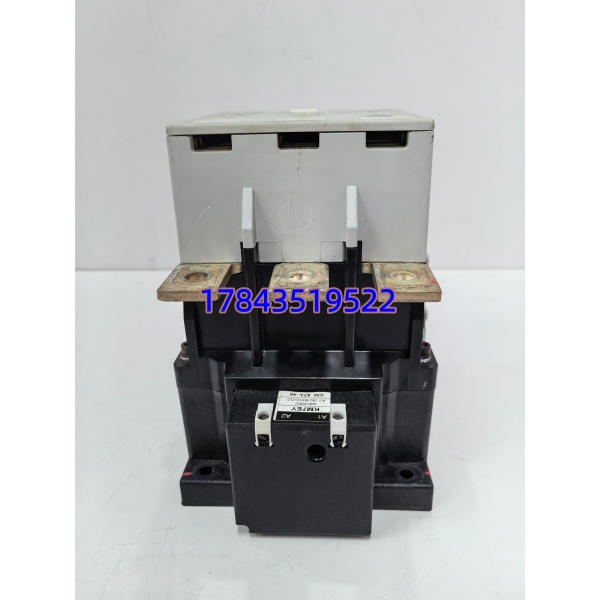

- 产品全称：GE CK11 Series Size 6 3-Pole AC Contactor，型号 CK11CE300
- 框架等级：Size 6（大电流框架，约 18kg 本体）
- 主回路极数：3 极（3NO 常开主触头），银合金触点
- 额定绝缘电压 Ui：1000 V AC
- 额定工作电流 Ie @ AC-1（阻性）：600 A / 600 V AC
- 额定工作电流 Ie @ AC-3（电机直接起动）：300 A / 600 V AC（最大 690V）
- 分断能力：≈ 7.5 kA @ 600V AC
- 短时耐受电流 Icw：10 kA / 1 s
- 线圈电压（典型）：220–240 V AC 50/60Hz（也有 110V/380V/DC 版本，须核对实物线圈标牌）
- 线圈吸合功率：约 250 VA（涌流），保持约 30 VA
- 操作频率：≤ 300 次/h（AC-3 负载）
- 机械寿命：≥ 1,000,000 次（无载）
- 电气寿命：≥ 600,000 次（AC-3，300A）
- 辅助触点：通常自带或扩展 1NO+1NC（依具体订货号，需核对）

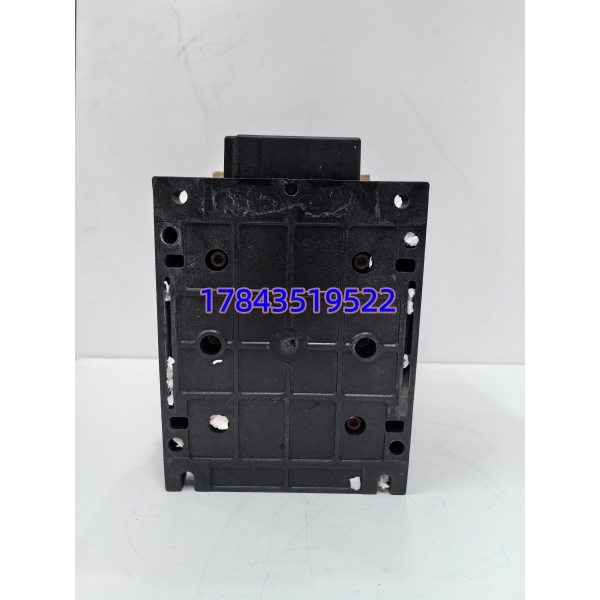

- 安装方式：面板/背板螺栓固定（部分兼容 35mm DIN 导轨适配器）
- 工作温度：-25℃ ~ +60℃（以铭牌为准）
- 防护等级：IP20（端子），需装入 MCC 或控制柜
- 认证：UL 508、CSA、CE、部分批次 CCC
- 状态：停产（EOL），MRO 市场流通 NOS 或拆机测试件
⚠️ 有一点要注意：CK11CE300 是接触器本体，不含过载继电器和热元件。配套常用 GE CL 系列热继电器（如 CL03AB00MN 之类，依电流选型）。线圈电压版本多，买之前一定拍铭牌确认，220V 线圈不能替 110V 或 24VDC 的用。
产品介绍
CK11CE300 是 GE CK11 系列 Size 6 大电流交流接触器，主要用在低压 MCC 抽屉柜里起停 132kW~160kW 级（400V AC-3）电机，或作大容量电阻加热/电容补偿柜的主回路开关。它靠电磁线圈励磁吸合，机械保持，配相应热继电器实现过载保护。相比小型接触器，Size 6 框架触头压力更大、灭弧室更深，抗浪涌能力强。
我在现场换过这台——老水泥线 MCC 里一台 315kW 风机主接触器粘连，拆出来发现弧罩积碳严重、主触头熔焊。直接换 CK11CE300 同线圈电压版，核对相间距和力矩（主回路螺栓建议 45~55Nm，以手册为准），半小时恢复。坦白讲这东西结构简单耐造，真正的坑是线圈电压买错或辅助触点块没配齐。
应用场景与行业案例
痛点切入
老 MCC 里 CK11 Size 6 接触器烧主触头或线圈断路，导致电机无法启停甚至相间短路。原厂 EOL 后新柜整体更换成本数万，紧急时只需换接触器本体——前提是线圈电压、辅助触点配置与旧件一致，别贸然下单。
典型场景
- 电厂/钢厂辅机 MCC：引风机、送风机、给水泵（160~315kW 级）主回路控制，需 AC-3 300A 等级。
- 水泥/矿山破碎线：重载启停频繁，要求机械寿命高、抗震动，CK11 Size 6 框架合适。
- 化工/石化公用工程：大型循环水泵、冷却塔风机，配合 GE CL 系列热继电器。
- 港口/造船 MCC：起重机主起升电机控制，宽温及抗盐雾要求（需确认柜内防护）。
真实案例
西南某 2500t/d 水泥线，窑尾排风机 MCC 抽屉内 CK11CE300 运行第 14 年。中班中控点”启动”无反应，现场量线圈 220V 已到但接触器不吸——线圈烧断。库房有一台 NOS 件但线圈是 110VAC，不对。连夜联系 MRO 供应商调 220VAC 线圈版本，到货拆旧线圈比对线径和引脚定义（一致），整体更换本体、复紧主回路螺栓、手动试吸合 OK，次日晨恢复生产。事后把线圈电压型号录入备件 BOM，防止再买错。
常见问题解答 (FAQ)
绝对不行。主回路带 600A 潜在电流，必须先断开上级断路器并验电、挂牌上锁（LOTO），确认无压再拆。带电操作有电弧灼伤和短路风险。
Q2：停产了有没有 GE 新型号直接替代？
GE 接触器产品线经多次整合，部分地区归入 ABB 低压（如 AF 系列大电流）。Size 6 框架近似可用 ABB AF460-30 或 GE CL 系列大框架，但安装尺寸、螺栓孔距、辅助触点型号不同——通常是整抽屉改造或做转接安装板，不是简单 plug-in 替换。MRO 延寿建议找同型号测好件。
Q3：怎么确认线圈电压版本？

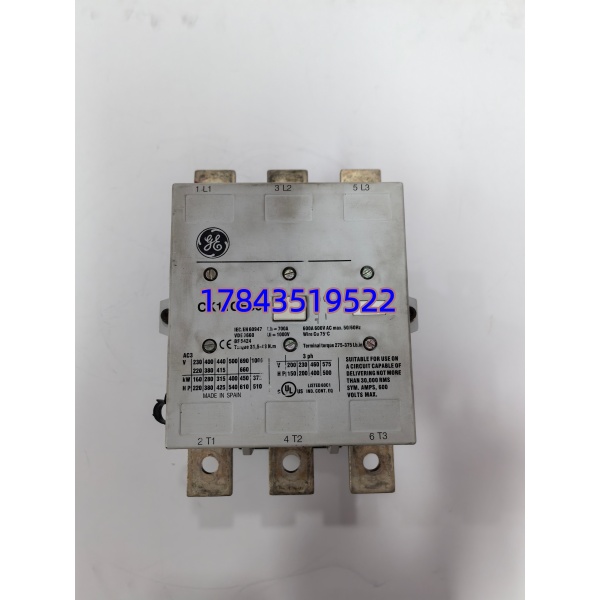

看接触器侧面铭牌第二行 “Coil: xxx V ∼ 50/60Hz”（或 DC xxV）。常见 220–240VAC、110VAC、24VDC。线圈电压不对吸不合或烧线圈，买前务必要卖家拍铭牌。
Q4：需要配什么过载继电器？辅助触点怎么加？
通常配 GE CL 系列热过载继电器（Selection Chart 按 FLA 电流选），如 CL03AB00MN 等。辅助触点块为 系列专用附件（侧装 NO/NC 模块），老柜上拆下的可继续用，新购需另订。
Q5：如何鉴别二手/NOS 好坏？
- 主触头无熔焊、烧蚀深度 < 规定限值（目测）
- 线圈用万用表测直流电阻（典型几十到一百多欧，依电压版），不应开路或短路
- 手动推杆（断电状态）应能顺畅吸合/释放，有明显行程感和复位弹簧回弹
- 要求卖家提供线圈吸合测试和触头通断视频
