产品详情

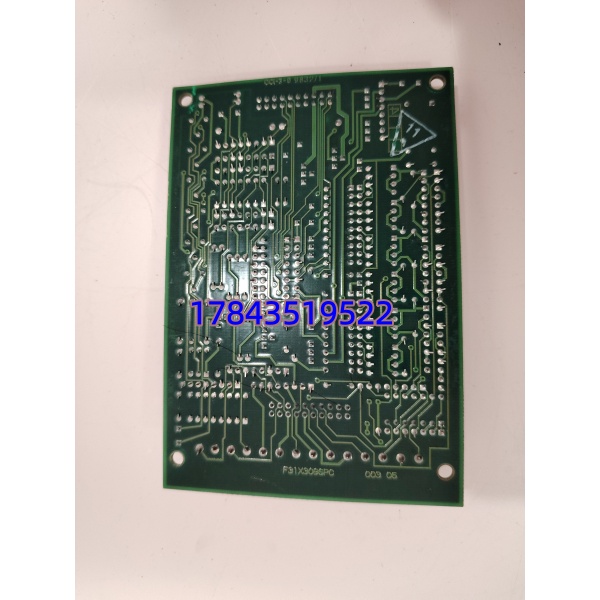

· 型号：531X309SPCAJG1
· 品牌：GE（General Electric — Drive Systems / 531X 家族）
· 系列：531X SPCA 信号处理控制板 — 用于 DC2000 / AC2000 / 部分 EX2000 励磁柜
规格参数
- 产品型号：531X309SPCAJG1（SPCA — Signal Process & Control Assembly，JG1 为硬件/固件配置后缀）
- 模块类别：531X 系列驱动控制柜信号处理与功率接口板，插接于驱动器控制架指定槽位，通过多头背板/扁平电缆与 CPU 板（如 531X304MCPxxx）、电源板及模拟 I/O 板互联
- 适用系统：GE DC2000 直流调速驱动、GE AC2000 交流矢量驱动、部分 GE EX2000 静态励磁系统控制柜——具体依驱动器 BOM Option Code 确认
- 核心功能：模拟量反馈（电枢电流/励磁电流/测速发电机/编码器信号经调理入板）采集与滤波 → 参与电流环/速度环运算辅助 → 生成或转发 PWM 门极触发指令/模拟参考至功率单元 → 处理柜内硬件联锁与状态回传
- 背板供电：+5 V DC（逻辑）、±15 V DC（模拟运 amp 供电），由柜内控制电源板（如 531X307DCBAxx）经背板供给，典型总功耗 <8 W
- 信号接口：板载多路模拟输入（经运 amp 调理、跳线选量程 0–10 V / 4–20 mA / ±150 mV 等）、模拟输出（参考电压）、离散 TTL 电平 I/O 点——具体通道数依 531X309 版本，常见 4~8 AI + 2~4 AO + 若干 DI/DO 测试点

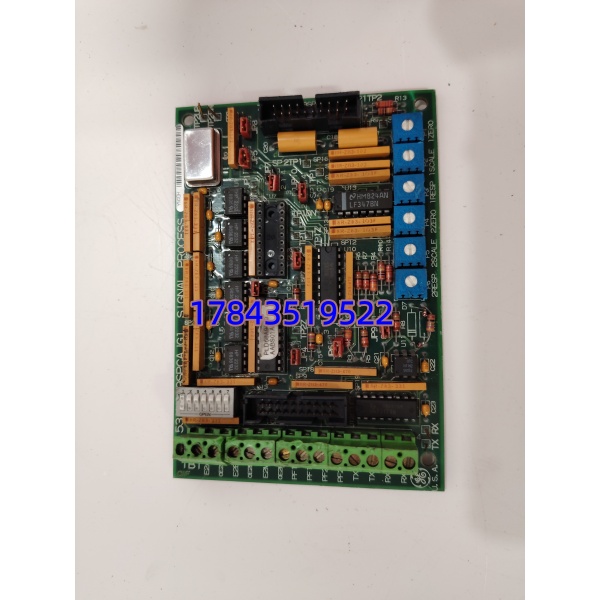

- 配置元件：板上 DIP 开关（功能选择/地址）、增益调节多圈电位器（校准电流/速度反馈零点及满度）、测试点（TPx 丝印供示波器量测）——现场调校必用
- 通信/互联：无外部现场总线端口，仅通过系统内背板 ribbon / edge connector 与 CPU 及 I/O 板交换数据
- 保护功能：硬件快速过流/过压检测逻辑（部分版本参与 Drive Protect 链路），光耦隔离 DI 点
- 状态指示：板上 PWR（绿）/ STATUS / FAULT LED（依具体 Rev），部分版本仅有 Test Point 电压可读
- 物理尺寸：约 300×200 mm（典型 531X 板框），四角金属螺柱孔固定于控制架 standoff，插入背板连接器并紧固
- 涂层：Conformal Coating（三防漆）处理，适应 IEC 60721-3-3 Class 3C2 工业环境（粉尘/轻度腐蚀）
- 工作环境：0℃ ~ +55℃ 运行，-40℃ ~ +85℃ 存储，5%~95% RH 无凝露
- 生命周期：531X 家族早已 EOL（Equipment Obsolescence Notice 多数区域 2000s 末~2010s 初），全新原厂绝迹，流通多为 NOS 或测好拆机件——严格来说只接受完全相同 531X309SPCAJG1（含 JG1 后缀）替换，不同后缀跳线定义/固件配置可能不同
产品介绍
在钢厂老线 DC2000 柜年检里拆过几块 531X309SPCAJG1——最常出的不是芯片坏而是板上模拟调理运放输入级被共模过压打坏（测速反馈回路串入感应电势），表现就是速度闭环读数飘或 Drive 报”Feedback Loss / Current Limit Unexpected”。它是驱动柜里把现场反馈变成数字可算量的第一道关口，也是把 CPU 算出的转矩指令转成功率单元能懂的参考，没了它整台传动装置直接 Enable 失败。某个项目碰过因存放五年以上的 NOS 件电解电容漏电致 +5 V 逻辑电源跌落，上电反复 Reset——到手新（旧）件建议先做个带载老练再加柜。
严格来说 531X309 系列有多个后缀（SPCAHG1 / SPCAJG1 / SPCAHF1 等），跳线表与校准电位器默认值依 JG1 配置不同，只能同 PN 替换，不可臆测兼容。按 ABC 分类归入 A 类——每条关键传动线（轧机主传、纸机分部传动、励磁柜）建议按 N+1 留一块经上电自环或对标机验证过的冷备件（含记录原跳线/DIP 设置照片），多台同型驱动可建 Pool Stock 但注意不同 Option Code 驱动可能要求不同后缀版本。现在全新原厂基本无望，二手渠道水深需严验。
应用场景与库存策略
531X309SPCAJG1 故障 = 对应 DC2000/AC2000 驱动或励磁柜无法 Enable——在连续生产工艺（热连轧、纸机、线缆拉丝）整台电机丢转矩会逼停全线或触发 MFT 类联锁，非计划停机损失小时级六位数起。而 GE 531X 系列 EOL 多年，交期无限。
- 钢铁热连轧/冷轧 DC2000 主传动及辅传——531X309SPCAJG1 做速度/电流反馈调理及触发参考 → 非它不可因专有背板定义与 JG1 配置绑定 → 建议主传按每台柜 N+1 备 1 块冷备（封存时贴原跳线/DIP 设置照片及适用驱动 Option Code），每年大修做上电目检。
- 造纸机分部传动 AC2000 驱动柜——多台分部共用同代 531X 架构 → 建议全车间同后缀 Pool Stock（覆盖所有同型柜），替换前拍照记录旧板所有跳线/WP 电位器位置（顺时针圈数）一一照搬。
- 电厂静态励磁 EX2000 控制柜（含 531X 架）——若 BOM 中含此 SPCA 板 → 建议按励磁柜数 N+1 单独备（不可与传动柜混池除非确认完全相同 Option + 后缀），励磁系统停机窗口更苛刻。
- EOL 应对——若仍未囤货立即向可信工控拆机商扫 NOS；同时评估驱动器整体升级（如 Migration to AC800PE / 新代驱动）做汰换规划，存量延寿全靠匹配 PN 拆机件。
- 维护建议：每次 PM 打开控制架目测板卡电容无鼓包漏液、电位器无氧化；测速反馈回路串入 RC 滤波/隔离放大器降低共模打坏运放风险。
真实案例：华东某窄带钢轧机 2019 年大修后 #3 机架 DC2000 驱动器报”Armature Current Feedback Open — SPCA Error”，复位 Enable 无效。拆 531X309SPCAJG1 目测无烧灼但 TP3（电流反馈测试点）对地阻值异常低——运 amp 输入级软损。库房无同 PN 备件（登记”GE 531X 备件”实为 531X111 通信板不符），原厂确认 EOL 不接单。最终从集团另一厂区已停用老 拆板顶替（先核对 JG1 后缀一致、记录原跳线位置逐一复制、上电测 TP 电压正常）恢复运行，费时大半天。事后该厂把所有 /AC2000 柜的 531X309SPCAJG1、电源板、CPU 板按 N+1 建冷备，要求每块备件附旧板跳线/DIP 设置照片及校准电位器基准位置记录。教训直白：老驱动专有 SPCA 板无替代只有同 PN 替，EOL 前向渠道扫货+详实归档跳线设置是保命底线。
