产品深度介绍

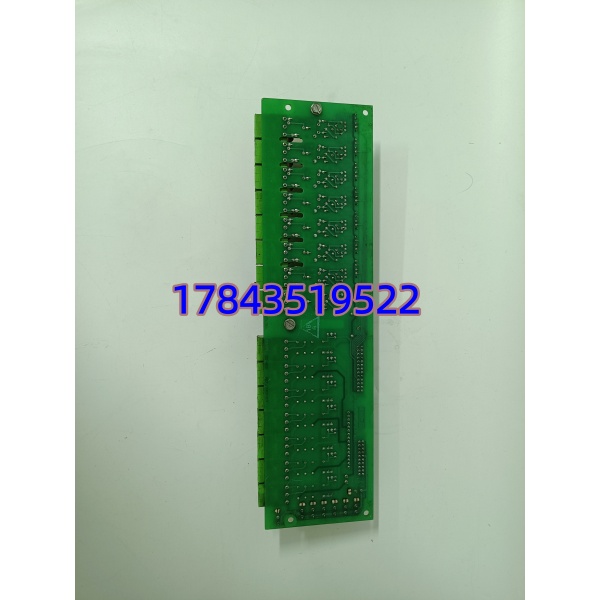

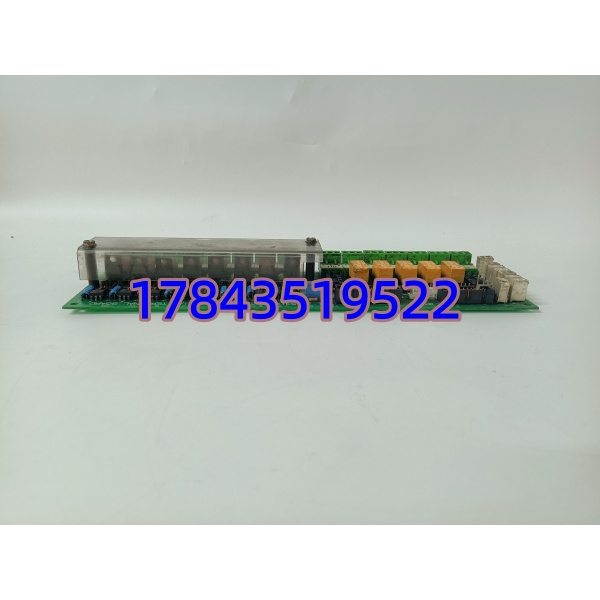

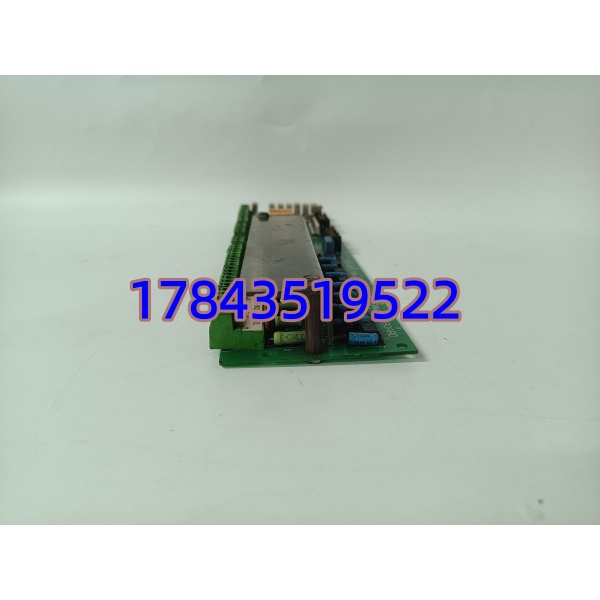

励磁柜里这块 LAN 端子板看着不起眼，真烧了现场联锁信号进不来、继电器输出哑火，EX2000 直接报 I/O Fault 切手动——GE 531X307LTBAJG1 就是那个把按钮/限位开关/断路器辅助触点跟驱动控制板桥接起来的关键接口。
它最讨老现场喜欢的地方是 8 路通用输入能吃 2~240V AC 或 DC，不用额外加信号隔离变送器，老柜子里 120VAC 干接点直接怼上去就能用，板子内部转成 24V DC 逻辑送给主控。7 路 Form C 继电器作先导输出再激内部大继电器(RX1-RX7)，敏感逻辑侧跟强电彻底隔离。我们供的是可追溯渠道的全新原装尾货或经 24h+ 烤机验证的测试好件，发货前核对 JG1 后缀——J/F/K 三种硬件配置不同槽位定义，乱替代插上去根本不认，这点必须较真。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 531X307LTBAJG1（LTBA-JG1 版本，不可与 FG1/KG1 互换） |
| 制造商 | General Electric (GE) — Speedtronic / Power & Water Solutions |
| 模块类型 | LAN I/O Terminal Board (LTB / LTBA)，531X 系列 |
| 适用系统 | GE EX2000 励磁系统、531X LCI 驱动控制、兼容 Mark VIe 部分扩展柜 |
| 数字量输入 | 8 通道可配置(CI1PL~CI8PL)，宽电压 2~240V AC/DC 通用输入 |
| 输入阈值 | 开通≥6V / 0.5mA 峰值；关断<6V / 0.5mA 峰值（AC或DC） |
| 逻辑转换 | 外部信号→内部 24V DC 逻辑电平，光电隔离 |
| 数字量输出 | 7 路 Form C 继电器触点(OT1~OT7)，低能先导驱动内部功率继电器 RX1-RX7 |
| 继电器触点容量 | 典型 2A 250V AC（仅作控制/报警用，非直接驱动电机负载） |
| 背板接口 | 8PL 扁平电缆(Ribbon Cable) 接 NTB/3TB 或驱动控制板 |
| 状态指示 | 15 枚 LED——8 枚对应输入通道状态 + 7 枚对应继电器吸合状态 |
| 工作温度 | 0℃ ~ +60℃（工业级，柜内安装），存储 -40℃ ~ +85℃ |
| 湿度 | 5%~95% RH（非凝露） |
| 安装方式 | 驱动器/励磁柜内导轨或螺柱固定（标准 531X 板位） |
| 物理尺寸/重量 | 约 261×202 mm / 0.3~0.4 kg（依具体 PCB 版本） |
| 认证 | 符合 GE Speedtronic 设计规范，UL / CE 依出厂批次 |
应用场景与行业案例
化工厂汽轮发电机组励磁柜年检，拆开发现 LTBA 板上一颗继电器触点烧蚀粘连——这种隐性故障平时看不出来，直到某次停机后再启动 EX2000 报”I/O Configuration Error”拒绝建压，你才知道这块板子的分量。
- 燃煤/燃气电厂 EX2000 励磁系统柜——直接接入断路器辅助接点、超速保护、急停按钮等现场干接点，同时驱动柜内指示灯和联锁继电器。
- 钢铁厂大型直流传动(531X Drive)控制柜——现场 220V AC 限位开关信号经此板转 24V 逻辑送入驱动控制板，省掉一堆中间继电器。
- 石化自备电厂或联合循环机组——假设原设计用 531X307LTBAFG1，换件必须确认后缀一致(JG1 的端子排列和跳线配置不同于 FG1/KG1)，别想当然替用。
- 水处理/大型泵站辅机励磁控制——潮湿环境下靠板载光电隔离扛住地电位差，15 枚 LED 让维护工不接电脑就能判断哪路输入丢了信号。
真实感微案例：
去年华东某 9F 燃机联合循环电厂，小修后 EX2000 励磁系统初始化报”LAN I/O Board Communication Fail”，查 NTB 背板正常，最终锁定是 531X307LTBAJG1 上一片输入光耦因历年感应过电压逐渐劣化导致阈值漂移——板子 LED 输入灯偶尔闪但主控收不到逻辑”1″。原厂早已停产物料，代理调货要 4 周。业主下午联系我们，恰有测试好件一块（前期从退役电厂回购经 48h 烤机+输入阈值逐点校验），顺丰发出当晚到现场。技术员拆旧前特意拍了 JG1 后缀标签和所有外部接线——这点救了他，因为同系列 FG1 版本端子定义有偏移，插错会烧通道。换新后 一次建压成功，机组当夜并网。旧板后来确认两路光耦截止电压漂到 18V（远超标称 6V），典型的缓慢老化失效。
